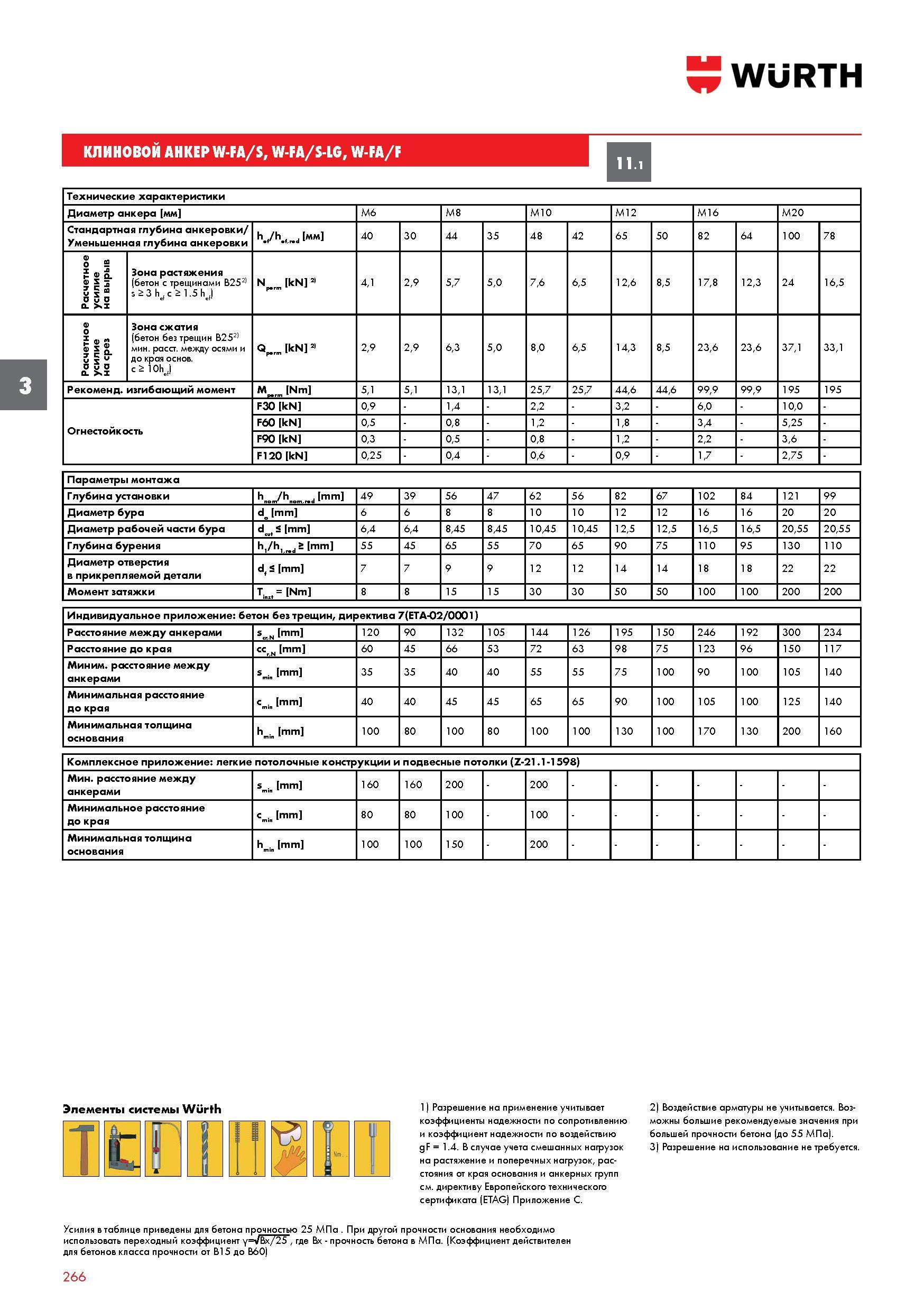

КЛИНОВОЙ АНКЕР WURTH W-FA/S, W-FA/S-LG, W-FA/F 11.1 3 Технические характеристики Диаметр анкера мм M6 M8 M10 M12 M16 M20 Стандартная глубина анкеровки/ Уменьшенная глубина анкеровки h.f/h.f red мм 40 30 44 35 48 42 65 50 82 64 100 78 Расчетное усилие на вырыв Зона растяжения (бетон с трещинами В252) s > 3 hef с > 1.5 hj N kN 21 4,1 2,9 5,7 5,0 7,6 6,5 12,6 8,5 17,8 12,3 24 16,5 Расчетное усилие на срез Зона сжатия (бетон без трещин В252) мин. расст. между осями и до края основ. c>10HJ Qperm kN 21 2,9 2,9 6,3 5,0 8,0 6,5 14,3 8,5 23,6 23,6 37,1 33,1 Рекоменд. изгибающий момент M Nm 5,1 5,1 13,1 13,1 25,7 25,7 44,6 44,6 99,9 99,9 195 195 Огнестойкость F30 kN 0,9 1,4 2,2 3,2 6,0 10,0 F60 kN 0,5 0,8 1,2 1,8 3,4 5,25 F90 kN 0,3 0,5 0,8 1,2 2,2 3,6 F120 kN 0,25 0,4 0,6 0,9 1,7 2,75 Параметры монтажа Глубина установки hnom/hnom red mm 49 39 56 47 62 56 82 67 102 84 121 99 Диаметр бура de mm 6 6 8 8 10 10 12 12 16 16 20 20 Диаметр рабочей части бура d„, - mm 6,4 6,4 8,45 8,45 10,45 10,45 12,5 12,5 16,5 16,5 20,55 20,55 Глубина бурения h /h, d - mm 55 45 65 55 70 65 90 75 110 95 130 110 Диаметр отверстия в прикрепляемой детали df - mm 7 7 9 9 12 12 14 14 18 18 22 22 Момент затяжки Tins, = Nm 8 8 15 15 30 30 50 50 100 100 200 200 Индивидуальное приложение бетон без трещин, директива 7(ЕТА-02/0001) Расстояние между анкерами scrN mm 120 90 132 105 144 126 195 150 246 192 300 234 Расстояние до края ccrN mm 60 45 66 53 72 63 98 75 123 96 150 117 Миним. расстояние между анкерами s mm 35 35 40 40 55 55 75 100 90 100 105 140 Минимальная расстояние до края c mm 40 40 45 45 65 65 90 100 105 100 125 140 Минимальная толщина основания h mm 100 80 100 80 100 100 130 100 170 130 200 160 Комплексное приложение легкие потолочные конструкции и подвесные потолки (Z-21.1-1598) Мин. расстояние между анкерами s mm 160 160 200 200 Минимальное расстояние до края c mm 80 80 100 100 Минимальная толщина основания hm.n mm 100 100 150 200 Элементы системы Wurth ШШ 1) Разрешение на применение учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае учета смешанных нагрузок на растяжение и поперечных нагрузок, расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG) Приложение C. 2) Воздействие арматуры не учитывается. Возможны большие рекомендуемые значения при большей прочности бетона (до 55 МПа). 3) Разрешение на использование не требуется. Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент y=VBx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 266
