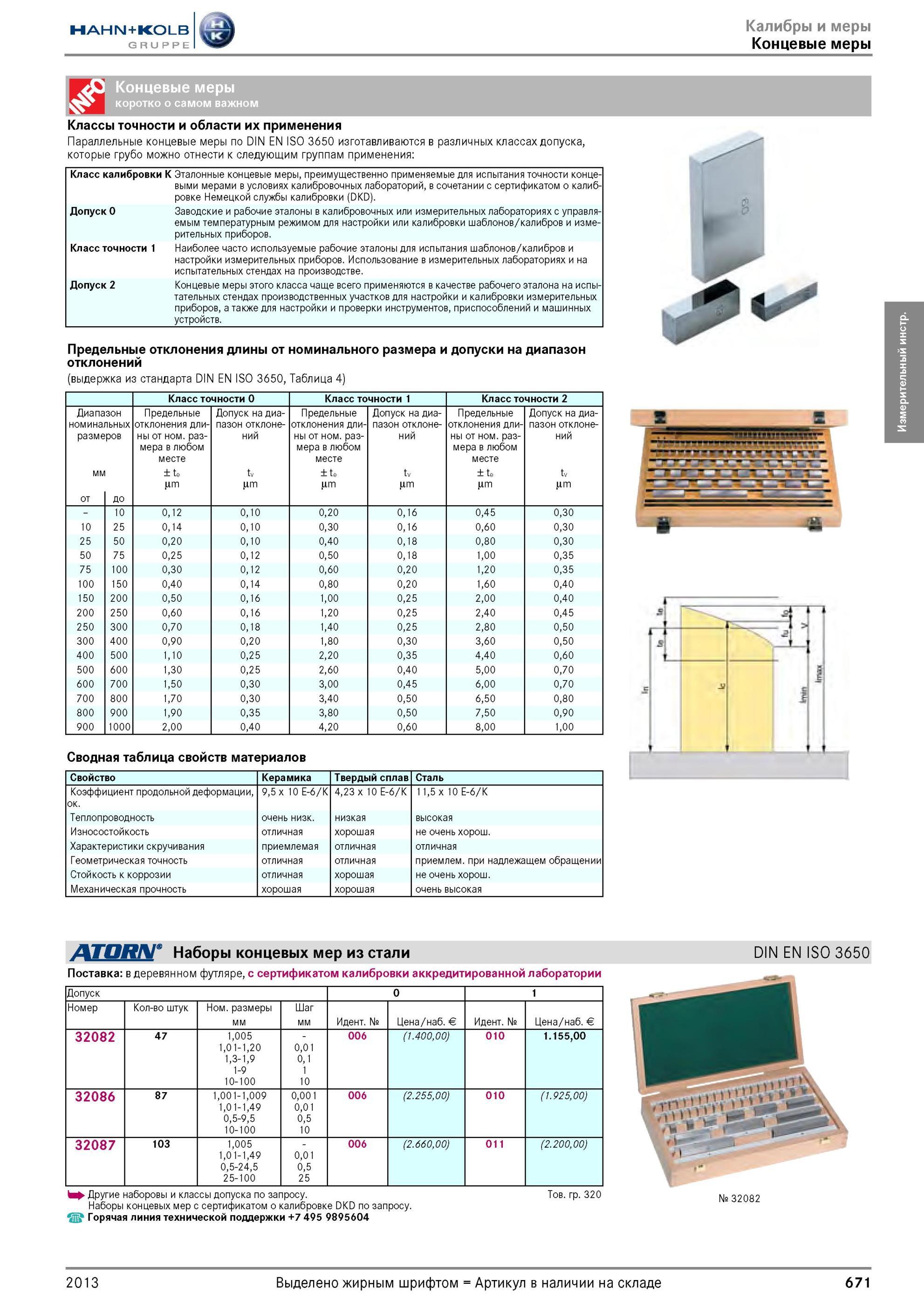

Классы точности и области их применения Параллельные концевые меры по DIN EN ISO 3650 изготавливаются в различных классах допуска, которые грубо можно отнести к следующим группам применения Класс калибровки K Эталонные концевые меры, преимущественно применяемые для испытания точности концевыми мерами в условиях калибровочных лабораторий, в сочетании с сертификатом о калибровке Немецкой службы калибровки (DKD). Допуск 0 Заводские и рабочие эталоны в калибровочных или измерительных лабораториях с управля- емым температурным режимом для настройки или калибровки шаблонов/калибров и измерительных приборов. Класс точности 1 Наиболее часто используемые рабочие эталоны для испытания шаблонов/калибров и настройки измерительных приборов. Использование в измерительных лабораториях и на испытательных стендах на производстве. Допуск 2 Концевые меры этого класса чаще всего применяются в качестве рабочего эталона на испы тательных стендах производственных участков для настройки и калибровки измерительных приборов, а также для настройки и проверки инструментов, приспособлений и машинных устройств. Предельные отклонения длины от отклонений (выдержка из стандарта DIN EN ISO 3650, номинального размера и допуски на диапазон Таблица 4) Класс точности 0 Класс точности 1 Класс точности 2 Диапазон Предельные Допуск на диа- Предельные Допуск на диа- Предельные Допуск на диа- номинальных отклонения дли- пазон отклоне- отклонения дли- пазон отклоне- отклонения дли- пазон отклоне- размеров ны от ном. размера в любом ний ны от ном. размера в любом ний ны от ном. размера в любом ний месте месте месте мм + te tv + te tv + te tv цт цт цт цт цт цт от до 10 0,12 0,10 0,20 0,16 0,45 0,30 10 25 0,14 0,10 0,30 0,16 0,60 0,30 25 50 0,20 0,10 0,40 0,18 0,80 0,30 50 75 0,25 0,12 0,50 0,18 1,00 0,35 75 100 0,30 0,12 0,60 0,20 1,20 0,35 100 150 0,40 0,14 0,80 0,20 1,60 0,40 150 200 0,50 0,16 1,00 0,25 2,00 0,40 200 250 0,60 0,16 1,20 0,25 2,40 0,45 250 300 0,70 0,18 1,40 0,25 2,80 0,50 300 400 0,90 0,20 1,80 0,30 3,60 0,50 400 500 1,10 0,25 2,20 0,35 4,40 0,60 500 600 1,30 0,25 2,60 0,40 5,00 0,70 600 700 1,50 0,30 3,00 0,45 6,00 0,70 700 800 1,70 0,30 3,40 0,50 6,50 0,80 800 900 1,90 0,35 3,80 0,50 7,50 0,90 900 1000 2,00 0,40 4,20 0,60 8,00 1,00 Сводная таблица свойств материалов Свойство Керамика Твердый сплав Сталь Коэффициент продольной деформации, около 9,5 x 10 E-6/K 4,23 x 10 E-6/K 11,5 x 10 E-6/K Теплопроводность очень низк. низкая высокая Износостойкость отличная хорошая не очень хорош. Характеристики скручивания приемлемая отличная отличная Геометрическая точность Стойкость к коррозии Механическая прочность отличная отличная хорошая отличная хорошая хорошая приемлем. при надлежащем обращении не очень хорош. очень высокая Наборы концевых мер из стали Поставка в деревянном футляре, с сертификатом калибровки аккредитированной лаборатории DIN EN ISO 3650 Допуск 0 1 Номер Количество штук Номинальные размеры мм Шаг мм Идентификационный номер № Цена/наб. Евро € Идентификационный номер № Цена/наб. Евро € 32082 47 1,005 1,01-1,20 1,3-1,9 1-9 10-100 0,01 0,1 1 10 006 (1.400,00) 010 1.155,00 32086 87 1,001-1,009 1,01-1,49 0,5-9,5 10-100 0,001 0,01 0,5 10 006 (2.255,00) 010 (1.925,00) 32087 103 1,005 1,01-1,49 0,5-24,5 25-100 0,01 0,5 25 006 (2.660,00) 011 (2.200,00) h Другие наборовы и классы допуска по запросу. Наборы концевых мер с сертификатом о калибровке DKD по запросу. Горячая линия технической поддержки Товарная группа 320 Ел № 32082 2013 671 Измерительный инструмент
