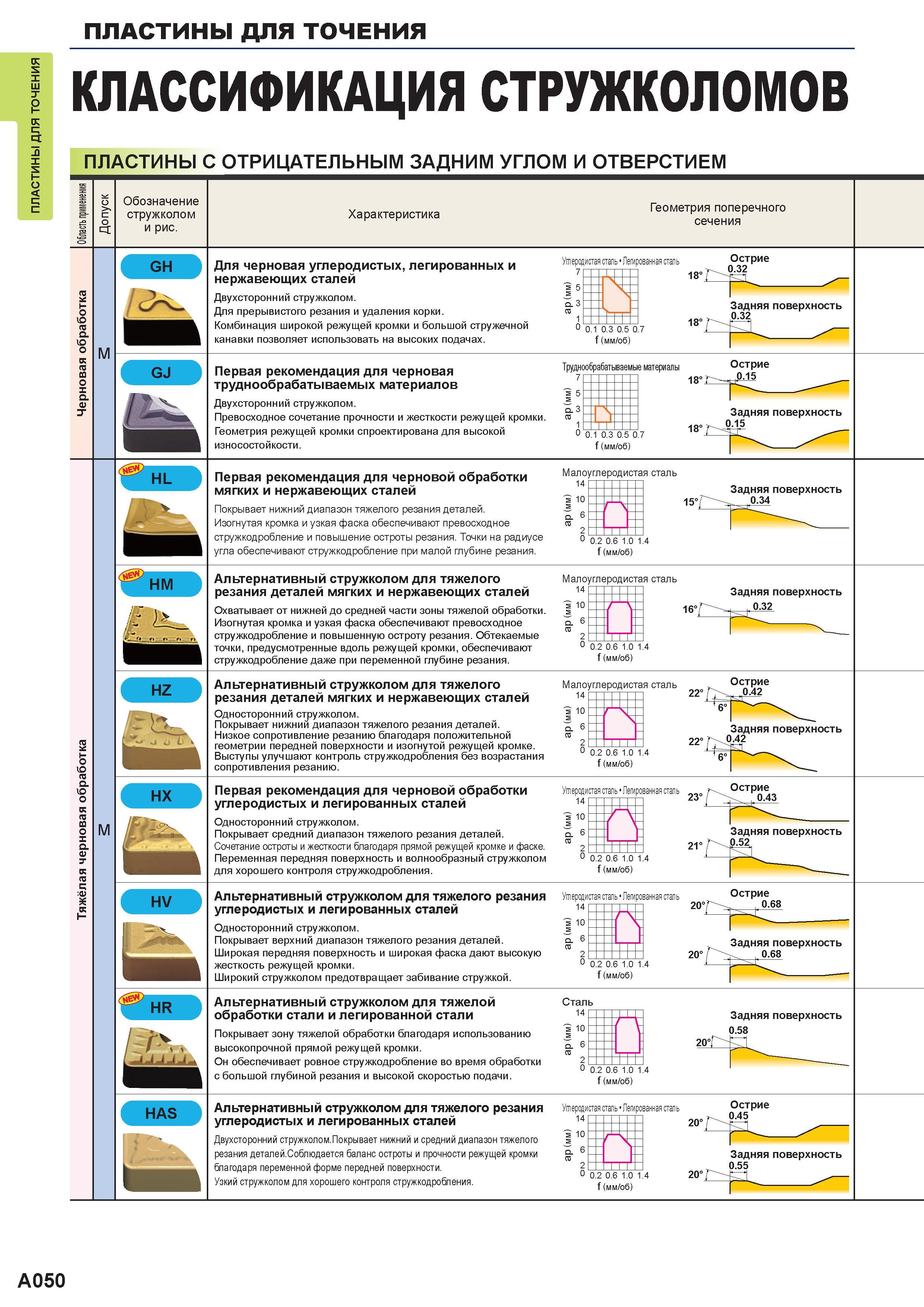

КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ MITSUBISHI Пластины сменные С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ Обозначение стружколом и рис Характеристика Геом

КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ MITSUBISHI Пластины сменные С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения GH M Для черновая углеродистых, легированных и нержавеющих сталей Двухсторонний стружколом. Для прерывистого резания и удаления корки. Комбинация широкой режущей кромки и большой стружечной канавки позволяет использовать на высоких подачах. Углеродистая сталь 7; 3 5 s о. 3 0.1 0.3 0.5 0.7 f (мм/об) 18° 18° Острие 0.32 Задняя поверхность 0.32 gj Первая рекомендация для черновая труднообрабатываемых материалов Двухсторонний стружколом. Превосходное сочетание прочности и жесткости режущей кромки. Геометрия режущей кромки спроектирована для высокой износостойкости. Труднообрабатываемые материалы 7 м5 (м .( 3 го 1 г Острие f (мм/об) HL Первая рекомендация для черновой обработки мягких и нержавеющих сталей Покрывает нижний диапазон тяжелого резания деталей. Изогнутая кромка и узкая фаска обеспечивают превосходное стружкодробление и повышение остроты резания. Точки на радиусе угла обеспечивают стружкодробление при малой глубине резания. Малоуглеродистая сталь 14 Г гл м10 6 ; 2 0 0.2 0.6 1.0 1.4 f (мм/об) Задняя поверхность 0.34 Альтернативный стружколом для тяжелого резания деталей мягких и нержавеющих сталей Охватывает от нижней до средней части зоны тяжелой обработки. Изогнутая кромка и узкая фаска обеспечивают превосходное стружкодробление и повышенную остроту резания. Обтекаемые точки, предусмотренные вдоль режущей кромки, обеспечивают стружкодробление даже при переменной глубине резания. Малоуглеродистая сталь 14 3 10 (м .( 6 го 2 0 0.2 0.6 1.0 1.4 f (мм/об) 16 Задняя поверхность 0.32 HZ о (О а о к (О оа о х а а у к (О с к Альтернативный стружколом для тяжелого резания деталей мягких и нержавеющих сталей Односторонний стружколом. Покрывает нижний диапазон тяжелого резания деталей. Низкое сопротивление резанию благодаря положительной геометрии передней поверхности и изогнутой режущей кромке. Выступы улучшают контроль стружкодробления без возрастания сопротивления резанию. Малоуглеродистая сталь 14 3 10 (м .( 6 го 2 Острие 0.42 Задняя поверхность 0.42 0 0.2 0.6 1.0 1.4 f (мм/об) M Первая рекомендация для черновой обработки углеродистых и легированных сталей Односторонний стружколом. Покрывает средний диапазон тяжелого резания деталей. Сочетание остроты и жесткости благодаря прямой режущей кромке и фаске. Переменная передняя поверхность и волнообразный стружколом для хорошего контроля стружкодробления. Углеродистая сталь 14 . 6 - a2 0 0.2 0.6 1.0 1.4 f (мм/об) Острие 0.43 Альтернативный стружколом для тяжелого резания углеродистых и легированных сталей Односторонний стружколом. Покрывает верхний диапазон тяжелого резания деталей. Широкая передняя поверхность и широкая фаска дают высокую жесткость режущей кромки. Широкий стружколом предотвращает забивание стружкой. Углеродистая сталь Легированная сталь 14 м10 .( 6 a2 0 0.2 0.6 1.0 1.4 f (мм/об) 20 Острие 0.68 20° Задняя поверхность 0.68 HR Альтернативный стружколом для тяжелой обработки стали и легированной стали Покрывает зону тяжелой обработки благодаря использованию высокопрочной прямой режущей кромки. Он обеспечивает ровное стружкодробление во время обработки с большой глубиной резания и высокой скоростью подачи. Сталь 14 м10 .( 6 Задняя поверхность 0.58 0.2 0.6 1.0 1.4 f (мм/об) Альтернативный стружколом для тяжелого резания углеродистых и легированных сталей Двухсторонний стружколом.Покрывает нижний и средний диапазон тяжелого резания деталей.Соблюдается баланс остроты и прочности режущей кромки благодаря переменной форме передней поверхности. Узкий стружколом для хорошего контроля стружкодробления. Углеродистая сталь 14 О 0 0.2 0.6 1.0 1.4 f (мм/об) 20° 20° Острие 0.45 Задняя поверхность 0.55 A050
