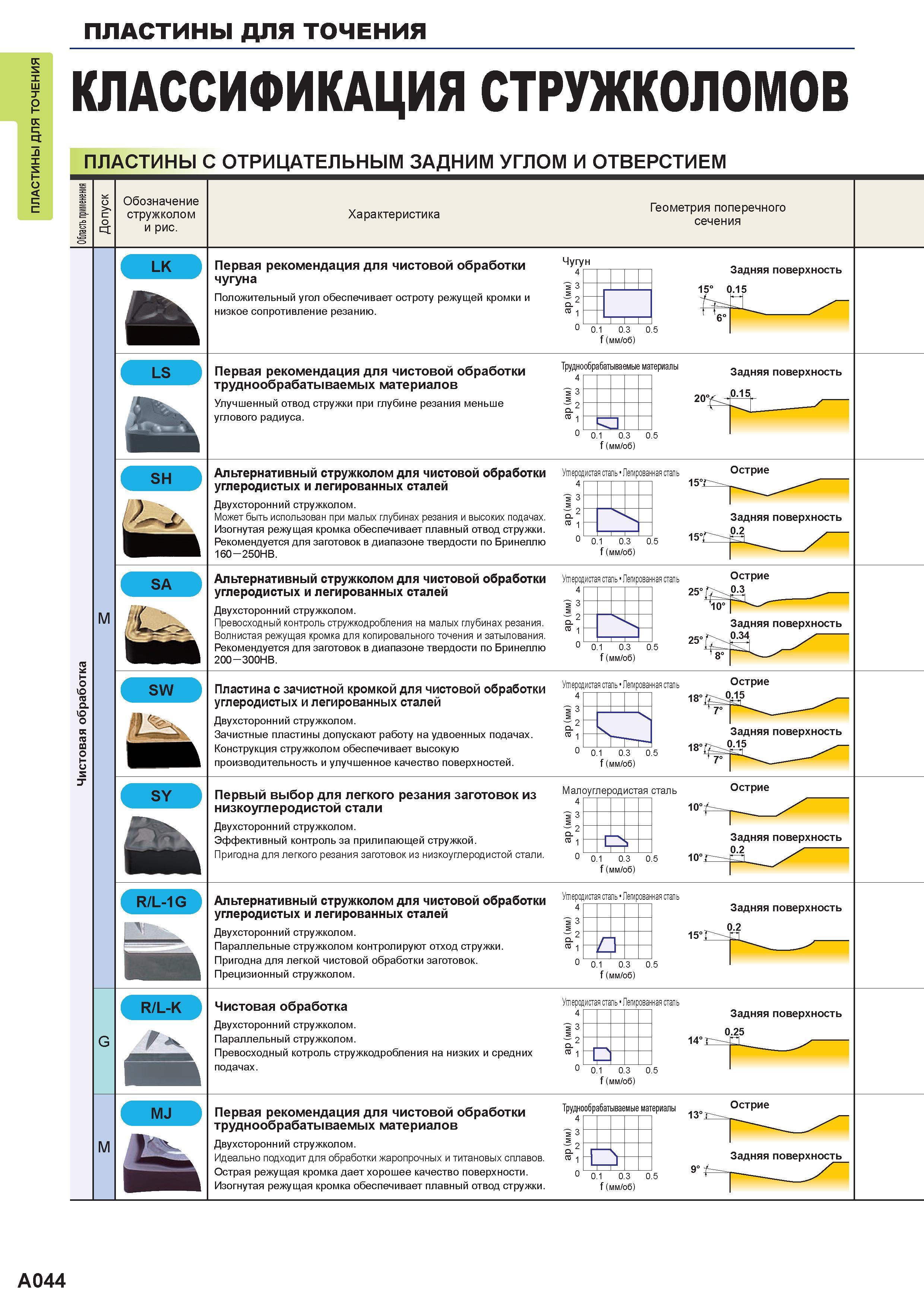

КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ MITSUBISHI Пластины сменные С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения Первая рекомендация для чистовой обработки чугуна Положительный угол обеспечивает остроту режущей кромки и низкое сопротивление резанию. Чугун 4 З 3 s О. 2 1 15° Задняя поверхность 0.15 0 0.1 0.3 0.5 f (мм/об) Первая рекомендация для чистовой обработки труднообрабатываемых материалов Улучшенный отвод стружки при глубине резания меньше углового радиуса. Труднообрабатываемые материалы 4 )м3 м 2 го i Задняя поверхность 0.15, 0 0 0.1 0.3 0.5 f (мм/об) SH Альтернативный стружколом для чистовой обработки углеродистых и легированных сталей Двухсторонний стружколом. Может быть использован при малых глубинах резания и высоких подачах. Изогнутая режущая кромка обеспечивает плавный отвод стружки. Рекомендуется для заготовок в диапазоне твердости по Бринеллю 160-250HB. Углеродистая сталь 4 )м3 м О. 2 1 0 Острие 0.1 0.3 0.5 f (мм/об) м Альтернативный стружколом для чистовой обработки углеродистых и легированных сталей Двухсторонний стружколом. Превосходный контроль стружкодробления на малых глубинах резания. Волнистая режущая кромка для копировального точения и затылования. Рекомендуется для заготовок в диапазоне твердости по Бринеллю 200 -300HB. Углеродистая сталь 4 )м3 м 2 го i 0 0.1 0.3 0.5 f (мм/об) Острие 25° О (О а о к (О оа о SW Пластина с зачистной кромкой для чистовой обработки углеродистых и легированных сталей Двухсторонний стружколом. Зачистные пластины допускают работу на удвоенных подачах. Конструкция стружколом обеспечивает высокую производительность и улучшенное качество поверхностей. Углеродистая сталь 4 )м3 м Г 0 0.1 0.3 0.5 f (мм/об) Острие 18° -0=15 Первый выбор для легкого резания заготовок из низкоуглеродистой стали Двухсторонний стружколом. Эффективный контроль за прилипающей стружкой. Пригодна для легкого резания заготовок из низкоуглеродистой стали. Малоуглеродистая сталь Острие i f (мм/об) Альтернативный стружколом для чистовой обработки углеродистых и легированных сталей Двухсторонний стружколом. Параллельные стружколом контролируют отход стружки. Пригодна для легкой чистовой обработки заготовок. Прецизионный стружколом. Углеродистая сталь 4 Задняя поверхность 0.2 0.1 0.3 f (мм/об) G Чистовая обработка Двухсторонний стружколом. Параллельный стружколом. Превосходный котроль стружкодробления на низких и средних подачах. Углеродистая сталь 4 )м3 (м2 p 5 1 0 0.1 а Задняя поверхность 0.25 0.3 f (мм/об) м Первая рекомендация для чистовой обработки труднообрабатываемых материалов Двухсторонний стружколом. Идеально подходит для обработки жаропрочных и титановых сплавов. Острая режущая кромка дает хорошее качество поверхности. Изогнутая режущая кромка обеспечивает плавный отвод стружки. Труднообрабатываемые материалы Острие 0 0.1 0.3 f (мм/об) A044
