Классификация материалов по группам GARANT Группа материалов Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружк

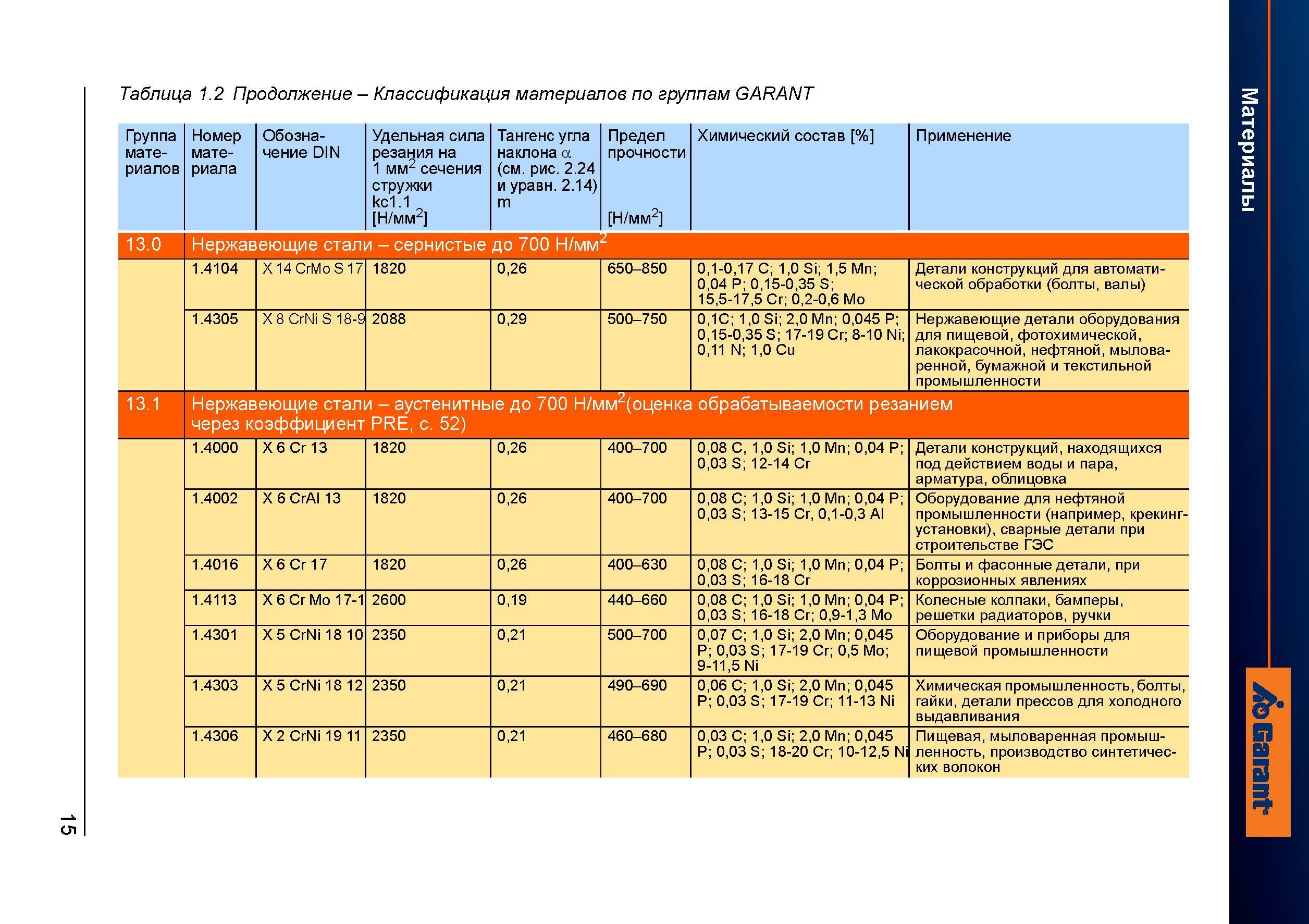

Классификация материалов по группам GARANT Группа материалов Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружки кс1.1 Н/мм2 Тангенс угла наклона a (см. рис. 2.24 и уравн. 2.14) m Предел прочности Н/мм2 Химический состав % Применение 13.0 Нержавеющие стал - сернистые до 700 Н/мм 1 1.4104 X14 СгМо S 17 1820 0,26 650-850 0,1-0,17 С 1,0 Si 1,5 Мп 0,04 Р 0,15-0,35 S 15,5-17,5 Сг;0,2-0,6 Мо Детали конструкций для автоматической обработки (болты, валы) 1.4305 X 8 CrNi S 18-9 2088 0,29 500-750 0,1С 1,0 Si 2,0 Мп 0,045 Р 0,15-0,35 S 17-19 Сг 8-10 Ni 0,11 N 1,0 Си Нержавеющие детали оборудования для пищевой, фотохимической, лакокрасочной, нефтяной, мыловаренной, бумажной и текстильной промышленности 13.1 Нержавеющие стали - аустенитные до 700 H/iv через коэффициент PRE, с. 52) 1м2(оценка обрабатываемости резанием 1.4000 Х6 Сг 13 1820 0,26 400-700 0,08 С, 1,0 Si 1,0 Мп 0,04 Р 0,03 S 12-14 Сг Детали конструкций, находящихся под действием воды и пара, арматура, облицовка 1.4002 X 6 CrAI 13 1820 0,26 400-700 0,08 С 1,0 Si 1,0 Мп 0,04 Р 0,03 S 13-15 Сг, 0,1-0,3 AI Оборудование для нефтяной промышленности (например, крекинг-установки), сварные детали при строительстве ГЭС 1.4016 Х6 Сг 17 1820 0,26 400-630 0,08 С 1,0 Si 1,0 Мп 0,04 Р 0,03 S 16-18 Сг Болты и фасонные детали, при коррозионных явлениях 1.4113 X 6 Сг Мо 17-1 2600 0,19 440-660 0,08 С 1,0 Si 1,0 Мп 0,04 Р 0,03 S 16-18 Сг 0,9-1,3 Мо Колесные колпаки, бамперы, решетки радиаторов, ручки 1.4301 Х5 CrNi 18 10 2350 0,21 500-700 0,07 С 1,0 Si 2,0 Мп 0,045 Р 0,03 S 17-19 Сг 0,5 Мо 9-11,5 Ni Оборудование и приборы для пищевой промышленности 1.4303 Х5 CrNi 18 12 2350 0,21 490-690 0,06 С 1,0 Si 2,0 Мп 0,045 Р 0,03 S 17-19 Сг 11-13 Ni Химическая промышленность, болты, гайки, детали прессов для холодного выдавливания 1.4306 Х2 CrNi 19 11 2350 0,21 460-680 0,03 С 1,0 Si 2,0 Мп 0,045 Р 0,03 S 18-20 Сг 10-12,5 Ni Пищевая, мыловаренная промышленность, производство синтетических волокон
