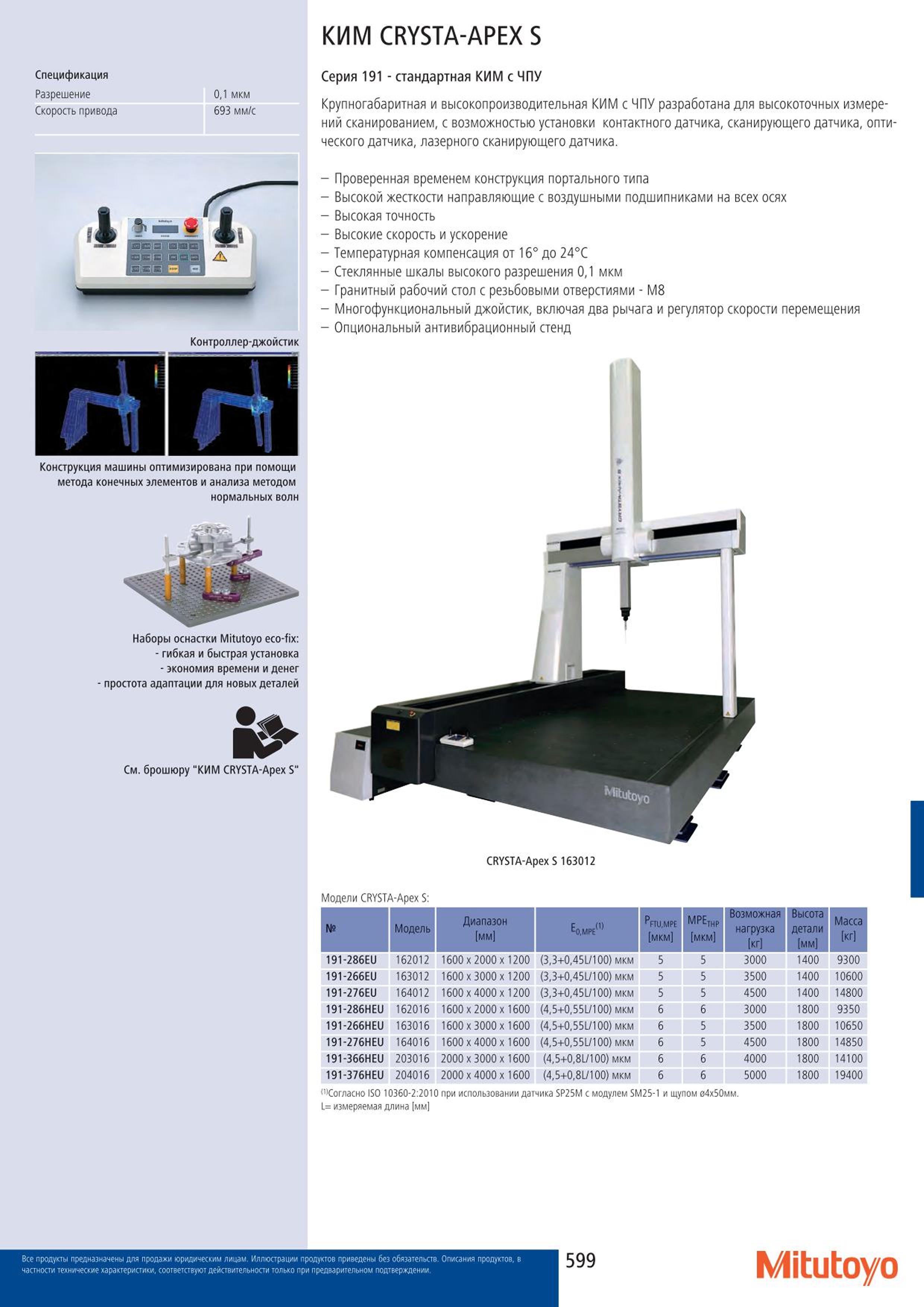

КИМ Mitutoyo CRYSTA-Apex S 163012 S Наборы оснастки eco-fix: гибкая и быстрая установка экономия времени и денег простота адаптации для новых деталей Спецификация Разрешение 01 мкм Скорость привода 693 мм с Серия 191 стандартная КИМ с ЧПУ Крупногабаритная и высокопроизводительная КИМ с ЧПУ разработана для высокоточных измерений сканированием с возможностью установки контактного датчика сканирующего датчика оптического датчика лазерного сканирующего датчика. Конструкция машины оптимизирована при помощи метода конечных элементов и анализа методом нормальных волн Проверенная временем конструкция портального типа Высокой жесткости направляющие с воздушными подшипниками на всех осях Высокая точность Высокие скорость и ускорение Температурная компенсация от 16 до 24С Стеклянные шкалы высокого разрешения 01 мкм Гранитный рабочий стол с резьбовыми отверстиями М8 Многофункциональный джойстик включая два рычага и регулятор скорости перемещения Опциональный антивибрационный стенд Контроллер-джойстик Модели CRYSTA-Apex S: Модель Диапазон мм ПЦМРЕ мкм МРЕтнр мкм Возможная нагрузка кг Высота детали мм Масса кг 191-286EU 162012 1600x2000x 1200 (33+0451- 100) мкм 5 5 3000 1400 9300 191-266EU 163012 1600x3000x 1200 (3.3+0.45L 100) мкм 5 5 3500 1400 10600 191-276EU 164012 1600x4000x 1200 (3.3+0.45L 100) мкм 5 5 4500 1400 14800 191-286HEU 162016 1600x2000x 1600 (45+055L 100) мкм 6 6 3000 1800 9350 191-266HEU 163016 1600x3000x 1600 (45+055L 100) мкм 6 5 3500 1800 10650 191-276HEU 164016 1600х4000х 1600 (45+055L 100) мкм 6 5 4500 1800 14850 191-366HEU 203016 2000х3000х 1600 (45+081 100) мкм 6 6 4000 1800 14100 191-376HEU 204016 2000х4000х 1600 (45+08L 100) мкм 6 6 5000 1800 19400 Согласно ISO 10360-2:2010 при использовании датчика SP25M с модулем SM25-1 и щупом о4х50мм. L измеряемая длина мм 599 Mitutoyo См. брошюру "КИМ CRYSTA-Apex S
