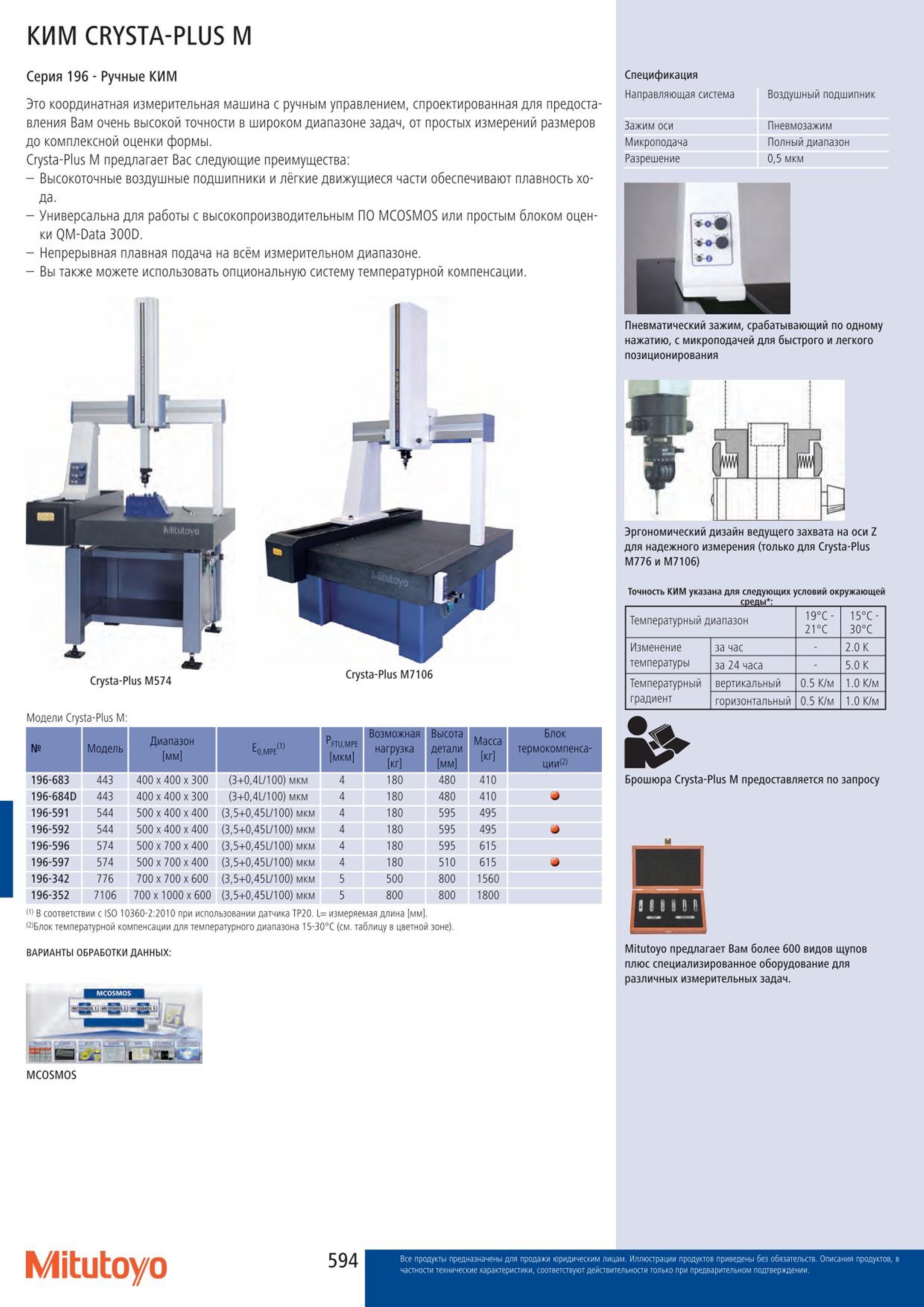

КИМ Митутойо CRYSTA-PLUS М 196 серии Координатная измерительная машина с ручным управлением Высокоточные воздушные подшипники и лёгкие движущиеся части КИМ CRYSTA-PLUS М Серия 196 Ручные КИМ Это координатная измерительная машина с ручным управлением спроектированная для предоставления Вам очень высокой точности в широком диапазоне задач от простых измерений размеров до комплексной оценки формы. Crysta-Plus М предлагает Вас следующие преимущества: Высокоточные воздушные подшипники и лёгкие движущиеся части обеспечивают плавность хода. Универсальна для работы с высокопроизводительным ПО MCOSMOS или простым блоком оценки QM-Data 300D. Непрерывная плавная подача на всём измерительном диапазоне. Вы также можете использовать опциональную систему температурной компенсации. Crysta-Plus М7106 Модели Crysta-Plus М: Диапазон мм Возможная Высота Масса кг Блок Модель О.МРЕ FT JMPE мкм нагрузка кг детали мм термокомпенса- ции 2 196-683 443 400 х 400 х 300 (3+0417100) мкм 4 180 480 410 196-684D 443 400 х 400 х 300 (3+041 100) мкм 4 180 480 410 196-591 544 500 х 400 х 400 (35+0451 100) мкм 4 180 595 495 196-592 544 500 х 400 х 400 (3f5+045L 100) мкм 4 180 595 495 4 196-596 574 500x 700x400 (35+0451 100) мкм 4 180 595 615 196-597 574 500x 700x400 (35+0451 100) мкм 4 180 510 615 4 196-342 776 700 х 700 х 600 (35+045L 100) мкм 5 500 800 1560 196-352 7106 700x 1000x600 (35+045L 100) мкм 5 800 800 1800 W В соответствии с ISO 10360-2:2010 при использовании датчика ТР20.1 измеряемая длина мм . Блок температурной компенсации для температурного диапазона 15-30С (см. таблицу в цветной зоне). ВАРИАНТЫ ОБРАБОТКИ ДАННЫХ: д..жЩч мм Т 4 В L MCOSMOS Спецификация Направляющая система Воздушный подшипник Зажим оси Пневмозажим Микроподача Полный диапазон Разрешение 05 мкм Пневматический зажим срабатывающий по одному нажатию с микроподачей для быстрого и легкого позиционирования Эргономический дизайн ведущего захвата на оси Z для надежного измерения (только для Crysta-Plus М776 и М7106) Точность КИМ указана для следующих условий окружающей Температурный диапазон 19С- 2ГС 15С -30С Изменение температуры за час 2.0 К за 24 часа 5.0 К Температурный градиент вертикальный 0.5 К м 1.0 К м горизонтальный 0.5 К м 1.0 К м Брошюра Crysta-Plus М предоставляется по запросу Mitutoyo предлагает Вам более 600 видов щупов плюс специализированное оборудование для различных измерительных задач. Mitutoyo
