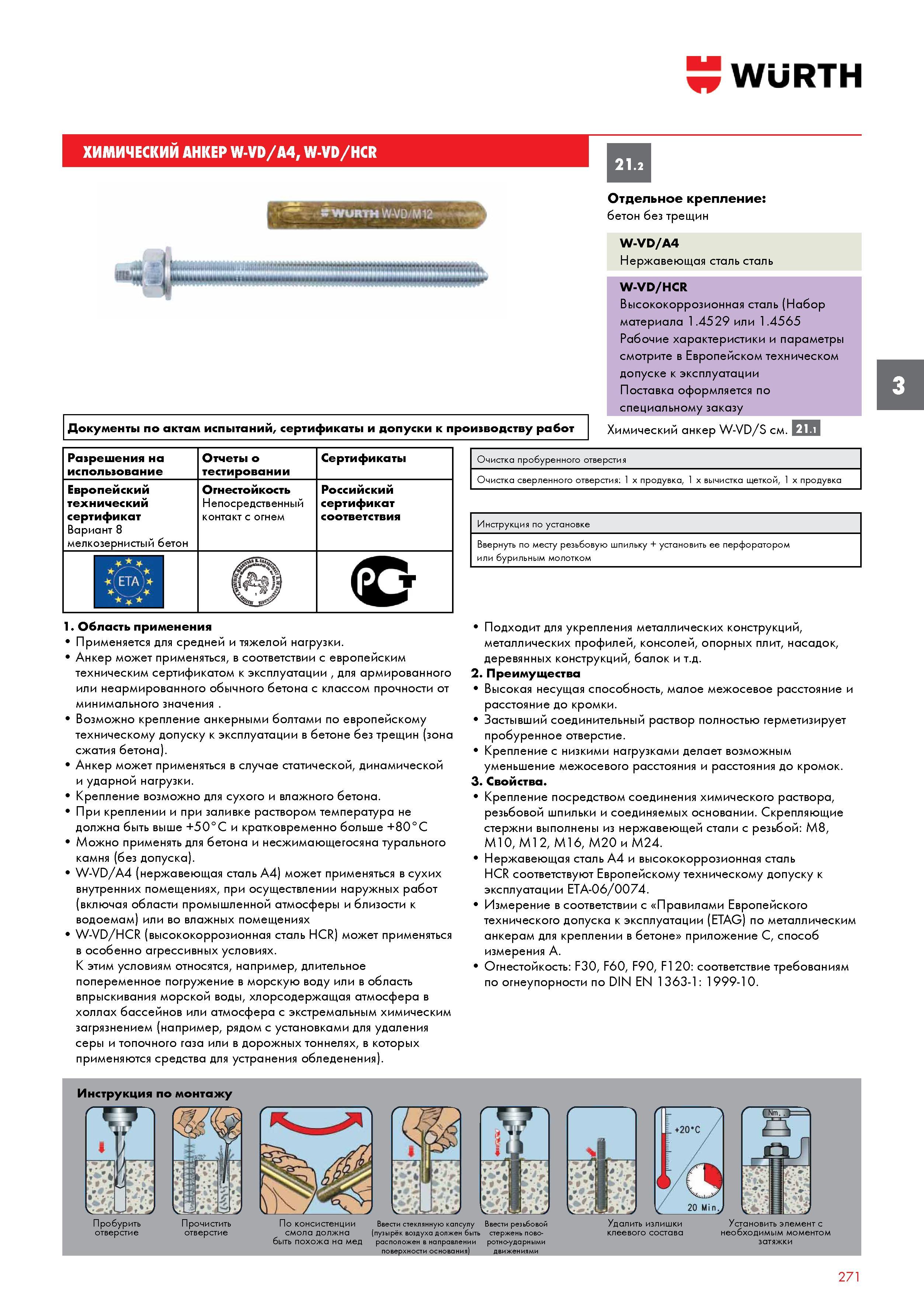

ХИМИЧЕСКИЙ АНКЕР WURTH W-VD/A4, W-VD/HCR Отдельное крепление: бетон без трещин W-VD/A4 Нержавеющая сталь сталь Документы по актам испытаний,

ХИМИЧЕСКИЙ АНКЕР WURTH W-VD/A4, W-VD/HCR Отдельное крепление: бетон без трещин W-VD/A4 Нержавеющая сталь сталь Документы по актам испытаний, сертификаты и допуски к производству работ W-VD/HCR Высококоррозионная сталь (Набор материала 1.4529 или 1.4565 Рабочие характеристики и параметры смотрите в Европейском техническом допуске к эксплуатации Поставка оформляется по специальному заказу Химический анкер W-VD/S см. I 21.1 Разрешения на использование Европейский технический сертификат Вариант 8 мелкозернистый бетон Отчеты о тестировании Огнестойкость Непосредственный контакт с огнем Сертификаты Российский сертификат соответствия С' Очистка пробуренного отверстия Очистка сверленного отверстия: 1 х продувка, 1 х вычистка щеткой, 1 х продувка Инструкция по установке Ввернуть по месту резьбовую шпильку + установить ее перфоратором или бурильным молотком 1. Область применения Применяется для средней и тяжелой нагрузки. Анкер может применяться, в соответствии с европейским техническим сертификатом к эксплуатации для армированного или неармированного обычного бетона с классом прочности от минимального значения . Возможно крепление анкерными болтами по европейскому техническому допуску к эксплуатации в бетоне без трещин (зона сжатия бетона). Анкер может применяться в случае статической, динамической и ударной нагрузки. Крепление возможно для сухого и влажного бетона. При креплении и при заливке раствором температура не должна быть выше +50°С и кратковременно больше +80°С Можно применять для бетона и несжимающегосяна турального камня (без допуска). W-VD/A4 (нержавеющая сталь А4) может применяться в сухих внутренних помещениях, при осуществлении наружных работ (включая области промышленной атмосферы и близости к водоемам) или во влажных помещениях W-VD/HCR (высококоррозионная сталь HCR) может применяться в особенно агрессивных условиях. К этим условиям относятся, например, длительное попеременное погружение в морскую воду или в область впрыскивания морской воды, хлорсодержащая атмосфера в холлах бассейнов или атмосфера с экстремальным химическим загрязнением (например, рядом с установками для удаления серы и топочного газа или в дорожных тоннелях, в которых применяются средства для устранения обледенения). Подходит для укрепления металлических конструкций, металлических профилей, консолей, опорных плит, насадок, деревянных конструкций, балок и т.д. 2. Преимущества Высокая несущая способность, малое межосевое расстояние и расстояние до кромки. Застывший соединительный раствор полностью герметизирует пробуренное отверстие. Крепление с низкими нагрузками делает возможным уменьшение межосевого расстояния и расстояния до кромок. 3. Свойства. Крепление посредством соединения химического раствора, резьбовой шпильки и соединяемых основании. Скрепляющие стержни выполнены из нержавеющей стали с резьбой: М8, M10, M12, M16, М20 и М24. Нержавеющая сталь А4 и высококоррозионная сталь HCR соответствуют Европейскому техническому допуску к эксплуатации ЕТА-06/0074. Измерение в соответствии с Правилами Европейского технического допуска к эксплуатации (ETAG) по металлическим анкерам для креплении в бетоне приложение С, способ измерения А. Огнестойкость: F30, F60, F90, F120: соответствие требованиям по огнеупорности по DIN EN 1363-1: 1999-10. 21.2 3 271
