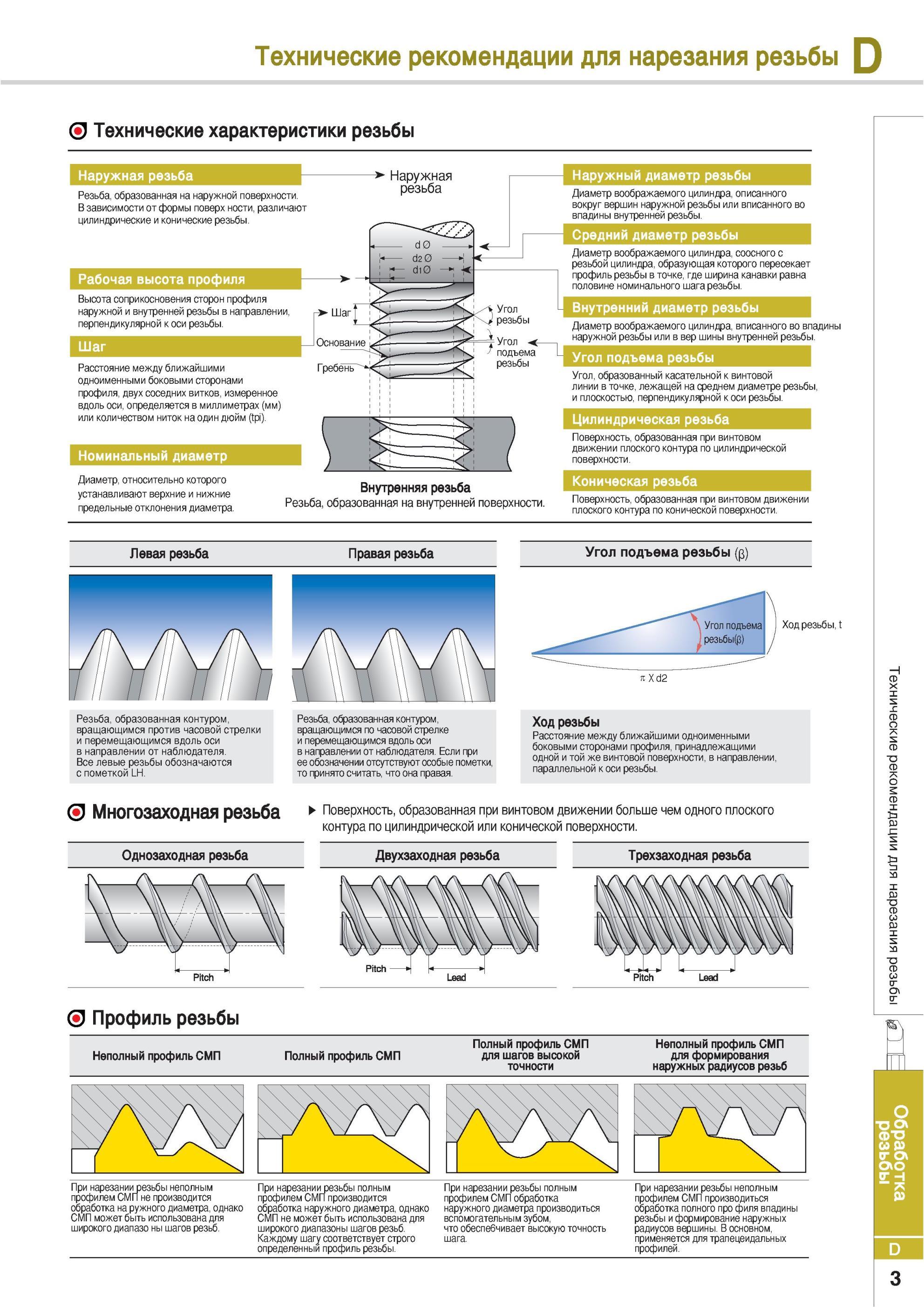

Характеристики резьбы Наружная резьба Резьба образованная на наружной поверхности В зависимости от формы поверх ности различают цилиндрические и конические

Характеристики резьбы Наружная резьба Резьба образованная на наружной поверхности. В зависимости от формы поверх ности различают цилиндрические и конические резьбы. Рабочая высота профиля Высота соприкосновения сторон профиля наружной и внутренней резьбы в направлении перпендикулярной к оси резьбы. Расстояние между ближайшими одноименными боковыми сторонами профиля двух соседних витков измеренное вдоль оси определяется в миллиметрах или количеством ниток на один дюйм (tpi). -> Наружная резьба Номинальный диаметр Диаметр относительно которого устанавливают верхние и нижние предельные отклонения диаметра. 1 d 0 //V Угол -резьбы -> Шаг Основание Гребень"" = Угол подъема L резьбы Внутренняя резьба Резьба образованная на внутренней поверхности. Наружный диаметр резьбы Диаметр воображаемого цилиндра описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы. Средний диаметр резьбы Диаметр воображаемого цилиндра соосного с резьбой цилиндра образующая которого пересекает профиль резьбы в точке где ширина канавки равна половине номинального шага резьбы. Внутренний диаметр резьбы Диаметр воображаемого цилиндра вписанного во впадины наружной резьбы или в вер шины внутренней резьбы. Угол подъема резьбы Угол образованный касательной к винтовой линии в точке лежащей на среднем диаметре резьбы и плоскостью перпендикулярной к оси резьбы. Цилиндрическая резьба Поверхность образованная при винтовом движении плоского контура по цилиндрической поверхности. Коническая резьба Поверхность образованная при винтовом движении плоского контура по конической поверхности. Левая резьба Правая резьба Угол подъема резьбы (в) Угол подъема Ход резьбы t резьбы(р) J Резьба образованная контуром вращающимся против часовой стрелки и перемещающимся вдоль оси в направлении от наблюдателя. Все левые резьбы обозначаются с пометкой LH. Многозаходная резьба Резьба образованная контуром вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя. Если при ее обозначении отсутствуют особые пометки то принято считать что она правая. Ход резьбы Расстояние между ближайшими одноименными боковыми сторонами профиля принадлежащими одной и той же винтовой поверхности в направлении параллельной к оси резьбы. Поверхность образованная при винтовом движении больше чем одного плоского контура по цилиндрической или конической поверхности. Однозаходная резьба Двухзаходная резьба Трехзаходная резьба X S S а 0 1 03 JZ оз "О Со 03 "О СГ а\ Профиль резьбы Неполный профиль СМП Полный профиль СМП Полный профиль СМП для шагов высокой точности Неполный профиль СМП для формирования наружных радиусов резьб При нарезаниирезьбы неполным профилем СМП не производится обработка на ружного диаметра однако СМП может быть использована для широкого диапазо ны шагов резьб. При нарезании резьбы полным профилем СМП производится обработка наружного диаметра однако СМП не может быть использована для широкого диапазоны шагов резьб. Каждому шагу соответствует строго определенный профиль резьбы. При нарезании резьбы полным профилем СМП обработка наружного диаметра производиться вспомогательным зубом что обеспе6чивает высокую точность шага. При нарезании резьбы неполным профилем СМП производиться обработка полного про филя впадины резьбы и формирование наружных радиусов вершины. В основном применяется для трапецеидальных профилей. D 3 Технические рекомендации для нарезания резьбы Технические
