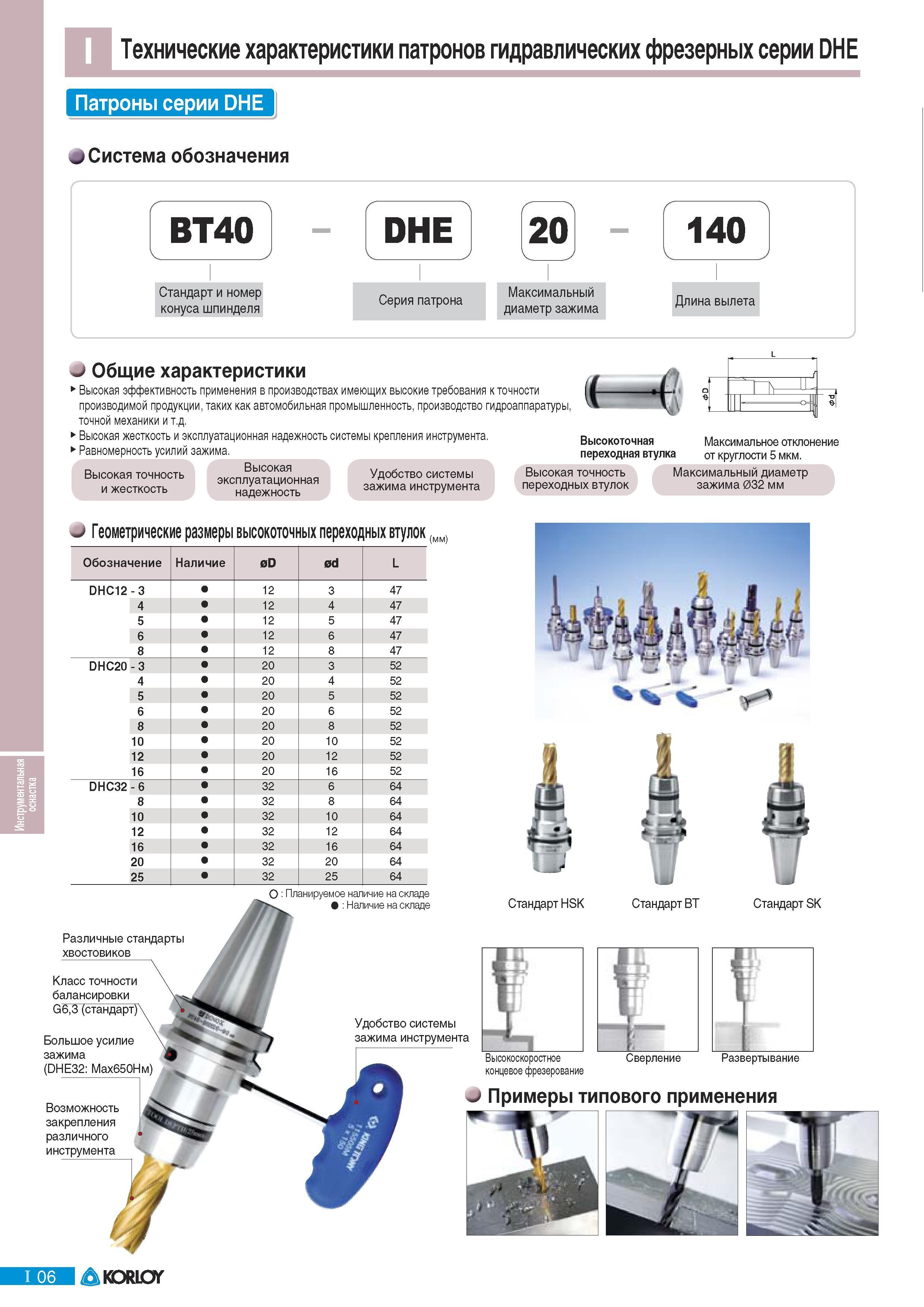

Характеристики патронов Korloy гидравлических фрезерных серии DHE Патроны серии DHE Система обозначения ВТ40 Стандарт и номер конуса шпинделя DHE Серия патрона 20 Максимальный диаметр зажима 140 Длина вылета Общие характеристики Высокая эффективность применения в производствах имеющих высокие требования к точности производимой продукции таких как автомобильная промышленность производство гидроаппаратуры точной механики Высокая жесткость и эксплуатационная надежность системы крепления инструмента. Равномерность усилий зажима. Высокая точность и жесткость Высокая эксплуатационная надежность Высокоточная переходная втулка Удобство системы зажима инструмента Высокая точность переходных втулок к Максимальное отклонение от круглости 5 мкм. Максимальный диаметр зажима 032 мм w Геометрические размеры высокоточных переход ных втулок Обозначение Наличие 0D 0d L DHC12 - 3 12 3 47 4 12 4 47 5 12 5 47 6 12 6 47 8 12 8 47 DHC20 - 3 20 3 52 4 20 4 52 5 20 5 52 6 20 6 52 8 20 8 52 10 20 10 52 12 20 12 52 16 20 16 52 DHC32 - 6 32 6 64 8 32 8 64 10 32 10 64 12 32 12 64 16 32 16 64 20 32 20 64 25 32 25 64 k (мм) Планируемое наличие на складе Наличие на складе - Стандарт HSK Стандарт BT V Стандарт SK Различные стандарты хвостовиков Класс точности балансировки G63 (стандарт) Большое усилие зажима (DHE32 Мах650Нм) Возможность закрепления различного инструмента Удобство системы зажима инструмента ) II Высокоскоростное концевое фрезерование Сверление Развертывание Примеры типового применения 06 KORLOY Инструментальная оснастка Технические
