638 Каталог WURTH 2016 Продукция химическая Крепежные изделия Инструмент Стр.638

Каталог WURTH 2016 Инструменты Продукция Материалы Стр. 638 0638 Lab2u

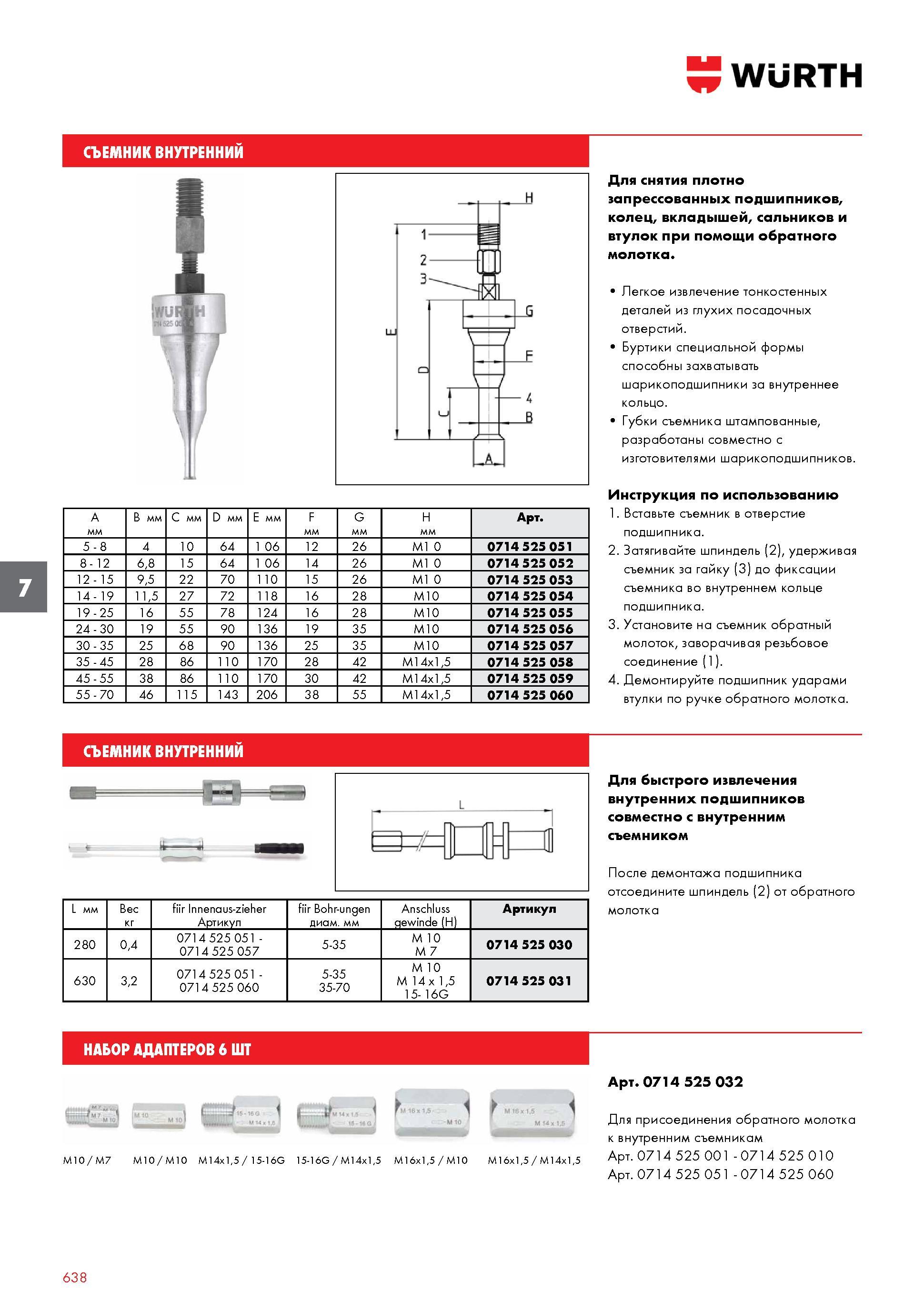

СЪЕМНИК ВНУТРЕННИЙ WURTH A B мм C мм D мм E мм F G мм H мм Артикул 5-8 4 10 64 1 06 12 26 M1 0 0714 525 051 8 - 12 6,8 15 64 1 06 14 26 M1 0 0714 525 052 12 - 15 9,5 22 70 110 15 26 M1 0 0714 525 053 14 - 19 11,5 27 72 118 16 28 M10 0714 525 054 19 - 25 16 55 78 124 16 28 M10 0714 525 055 24 - 30 19 55 90 136 19 35 M10 0714 525 056 30 - 35 25 68 90 136 25 35 M10 0714 525 057 35 - 45 28 86 110 170 28 42 M14x1,5 0714 525 058 45 - 55 38 86 110 170 30 42 M14x1,5 0714 525 059 55 - 70 46 115 143 206 38 55 M14x1,5 0714 525 060 Для снятия плотно запрессованных подшипников, колец, вкладышей, сальников и втулок при помощи обратного молотка. Легкое извлечение тонкостенных деталей из глухих посадочных отверстий. Буртики специальной формы способны захватывать шарикоподшипники за внутреннее кольцо. Губки съемника штампованные, разработаны совместно с изготовителями шарикоподшипников. Инструкция по использованию 1. Вставьте съемник в отверстие подшипника. 2. Затягивайте шпиндель (2), удерживая съемник за гайку (3) до фиксации съемника во внутреннем кольце подшипника. 3. Установите на съемник обратный молоток, заворачивая резьбовое соединение (1). 4. Демонтируйте подшипник ударами втулки по ручке обратного молотка. СЪЕМНИК ВНУТРЕННИЙ L мм Вес кг fiir Innenaus-zieher Артикул fiir Bohr-ungen диаметр мм Anschluss gewinde (H) Артикул 280 0,4 0714 525 051 -0714 525 057 5-35 M 10 M 7 0714 525 030 630 3,2 0714 525 051 -0714 525 060 5-35 35-70 M 10 M 14 x 1,5 15- 16G 0714 525 031 Для быстрого извлечения внутренних подшипников совместно с внутренним съемником После демонтажа подшипника отсоедините шпиндель (2) от обратного молотка НАБОР АДАПТЕРОВ 6 ШТ M10 / M7 M10 / M10 M14x1,5 / 15-16G 15-16G / M14x1,5 M16x1,5 / M10 M16x1,5 / M14x1,5 Артикул 0714 525 032 Для присоединения обратного молотка к внутренним съемникам Артикул 0714 525 001 - 0714 525 010 Артикул 0714 525 051 - 0714 525 060 638
