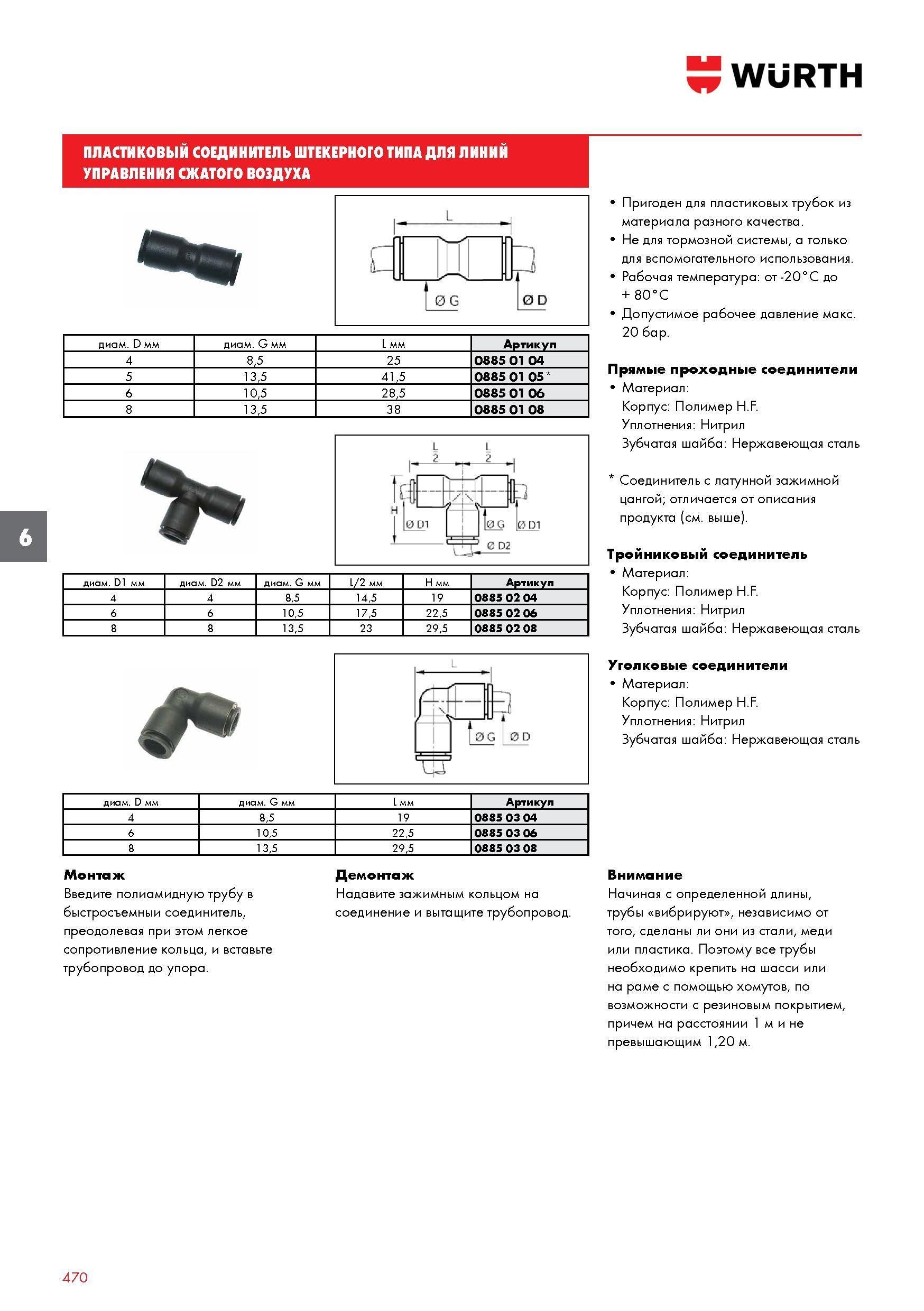

ПЛАСТИКОВЫЙ СОЕДИНИТЕЛЬ ШТЕКЕРНОГО ТИПА ДЛЯ ЛИНИЙ УПРАВЛЕНИЯ СЖАТОГО ВОЗДУХА WURTH А Монтаж Введите полиамидную трубу в быстросъемныи соединитель, преодолевая при этом легкое сопротивление кольца, и вставьте трубопровод до упора. Демонтаж Надавите зажимным кольцом на соединение и вытащите трубопровод. диаметр D мм диаметр G мм L мм Артикул 4 8,5 25 0885 01 04 5 13,5 41,5 0885 01 05 6 10,5 28,5 0885 01 06 8 13,5 38 0885 01 08 диаметр D1 мм диаметр D2 мм диам.G мм L/2 мм Н мм Артикул 4 4 8,5 14,5 19 0885 02 04 6 6 10,5 17,5 22,5 0885 02 06 8 8 13,5 23 29,5 0885 02 08 диаметр D мм диаметр G мм L мм Артикул 4 8,5 19 0885 03 04 6 10,5 22,5 0885 03 06 8 13,5 29,5 0885 03 08 Пригоден для пластиковых трубок из материала разного качества. Не для тормозной системы, а только для вспомогательного использования. Рабочая температура от -20°С до + 80°С Допустимое рабочее давление макс. 20 бар. Прямые проходные соединители Материал Корпус Полимер H.F. Уплотнения Нитрил Зубчатая шайба Нержавеющая сталь Соединитель с латунной зажимной цангой; отличается от описания продукта (см. выше). Тройниковый соединитель Материал Корпус Полимер H.F. Уплотнения Нитрил Зубчатая шайба Нержавеющая сталь Уголковые соединители Материал Корпус Полимер H.F. Уплотнения Нитрил Зубчатая шайба Нержавеющая сталь Внимание Начиная с определенной длины, трубы вибрируют , независимо от того, сделаны ли они из стали, меди или пластика. Поэтому все трубы необходимо крепить на шасси или на раме с помощью хомутов, по возможности с резиновым покрытием, причем на расстоянии 1 м и не превышающим 1,20 м. 470
