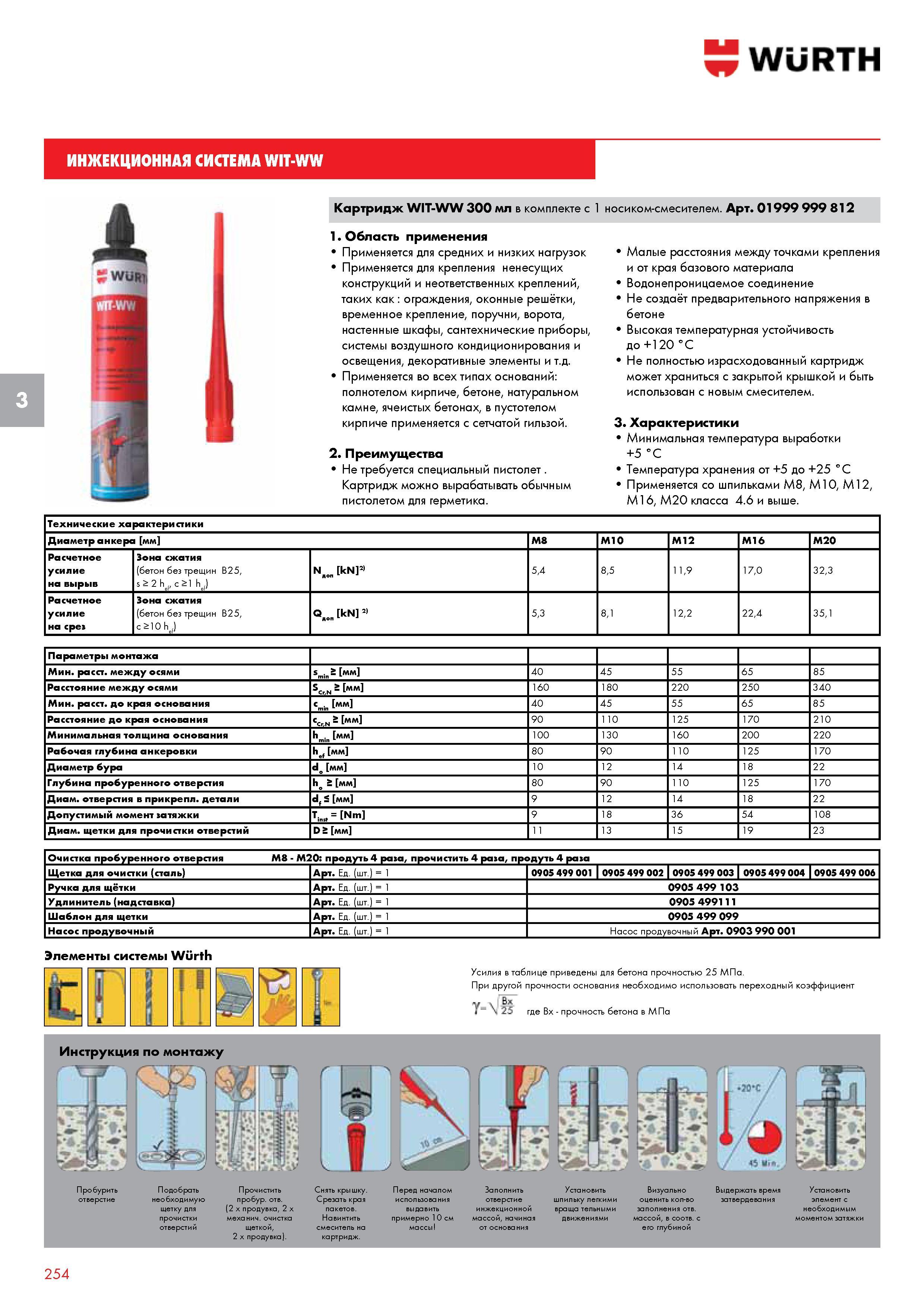

Wurth ИНЖЕКЦИОННАЯ СИСТЕМА WIT-WW Картридж WIT-WW 300 мл в комплекте с 1 носиком-смесителем. Арт. 01999 999 812 1. Область применения Применяется для средних и низких нагрузок Применяется для крепления ненесущих конструкций и неответственных креплений, таких как : ограждения, оконные решётки, временное крепление, поручни, ворота, настенные шкафы, сантехнические приборы, системы воздушного кондиционирования и освещения, декоративные элементы и т.д. Применяется во всех типах оснований: полнотелом кирпиче, бетоне, натуральном камне, ячеистых бетонах, в пустотелом кирпиче применяется с сетчатой гильзой. 2. Преимущества Не требуется специальный пистолет Картридж можно вырабатывать обычным пистолетом для герметика. Малые расстояния между точками крепления и от края базового материала Водонепроницаемое соединение Не создаёт предварительного напряжения в бетоне Высокая температурная устойчивость до +120 °С Не полностью израсходованный картридж может храниться с закрытой крышкой и быть использован с новым смесителем. 3. Характеристики Минимальная температура выработки +5 °С Температура хранения от +5 до +25 °С Применяется со шпильками М8, М10, М12, М16, М20 класса 4.6 и выше. Технические характеристики Диаметр анкера мм M8 M10 M12 M16 M20 Расчетное усилие на вырыв Зона сжатия (бетон без трещин B25, s £ 2 hef, с £1 hef) Мдоп kN 2) 5,4 8,5 11,9 17,0 32,3 Расчетное усилие на срез Зона сжатия (бетон без трещин B25, c £10 hef) доп kN 2) 5,3 8,1 12,2 22,4 35,1 Параметры монтажа Мин. расст. между осями Smj„ - мм 40 45 55 65 85 Расстояние между осями SCr.N - мм 160 180 220 250 340 Мин. расст. до края основания c i мм 40 45 55 65 85 Расстояние до края основания CCr.N - мм 90 110 125 170 210 Минимальная толщина основания hmi„ мм 100 130 160 200 220 Рабочая глубина анкеровки hef мм 80 90 110 125 170 Диаметр бура do мм 10 12 14 18 22 Глубина пробуренного отверстия - мм 80 90 110 125 170 Диам. отверстия в прикрепл. детали df £ мм 9 12 14 18 22 Допустимый момент затяжки Ti„ = Nm 9 18 36 54 108 Диам. щетки для прочистки отверстий D - мм 11 13 15 19 23 Очистка пробуренного отверстия М8 - М20: продуть 4 раза, прочистить 4 раза, продуть 4 раза Щетка для очистки (сталь) Арт. Ед. (шт.) = 1 0905 499 001 0905 499 002 0905 499 003 0905 499 004 0905 499 006 Ручка для щётки Арт. Ед. (шт.) = 1 0905 499 103 Удлинитель (надставка) Арт. Ед. (шт.) = 1 0905 499111 Шаблон для щетки Арт. Ед. (шт.) = 1 0905 499 099 Насос продувочный Арт. Ед. (шт.) = 1 Насос продувочный Арт. 0903 990 001 Элементы системы Wurth Усилия в таблице приведены для бетона прочностью 25 МПа. При другой прочности основания необходимо использовать переходный коэффициент Тв\ 2-5 где Вх - прочность бетона в МПа Инструкция по монтажу Пробурить отверстие Подобрать необходимую щетку для прочистки отверстий Прочистить пробур. отв. (2 x продувка, 2 x механич. очистка щеткой, 2 x продувка). Снять крышку. Срезать края пакетов. Навинтить смеситель на картридж. Перед началом использования выдавить примерно 10 см массы Заполнить отверстие инжекционной массой, начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной Выдержать время затвердевания Установить элемент с необходимым моментом затяжки 254
