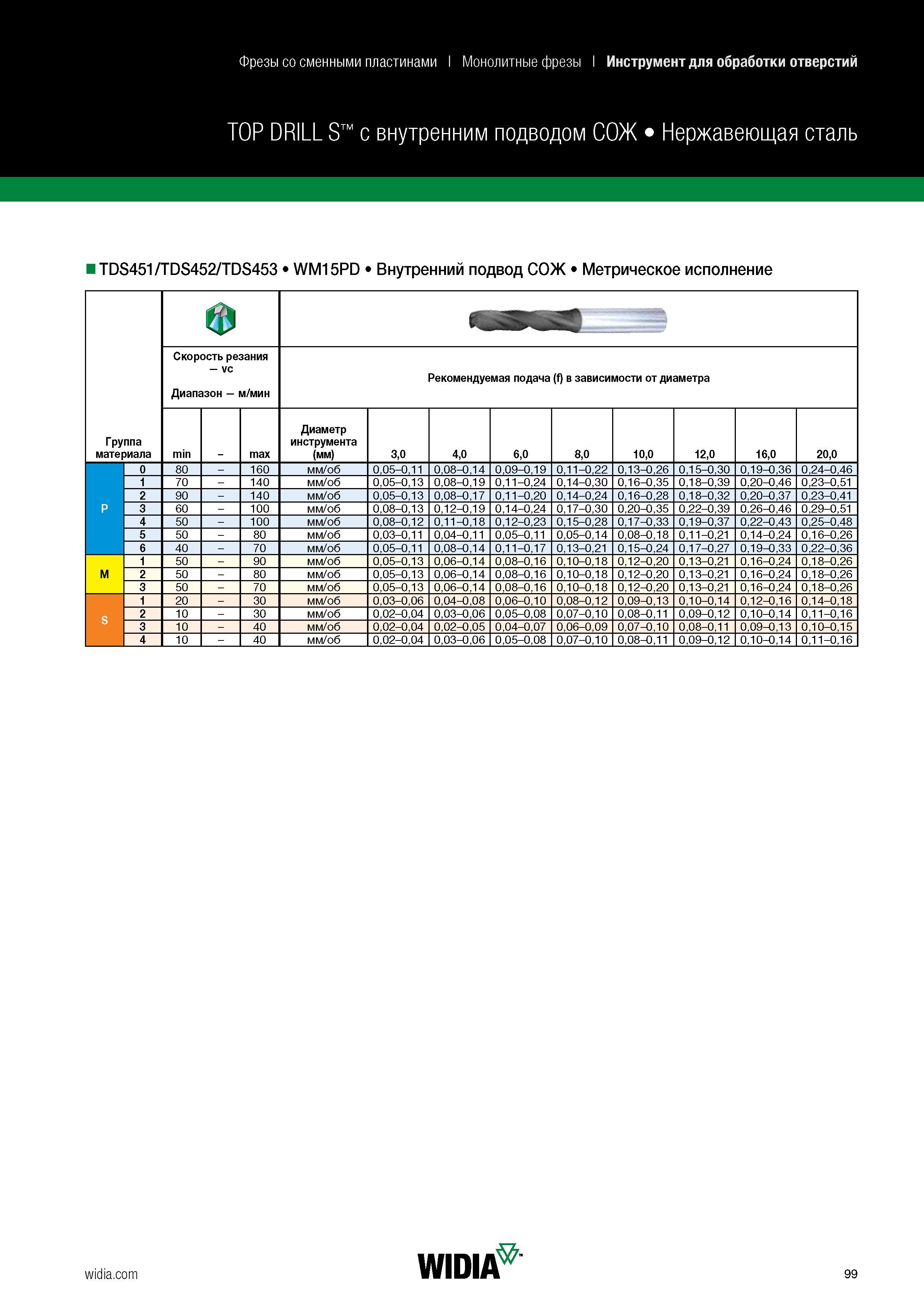

Рекомендуемые режимы резания Widia при сверлении спиральными цельными твердосплавными сверлами TOP DRILL S TDS451 / TDS452 / TDS453 WM15PD Внутре101 Каталог WIDIA 2018 Новый инструмент для фрезерования и сверления на станках Стр.99 |
|||||
Рекомендуемые режимы резания Widia при сверлении спиральными цельными твердосплавными сверлами TOP DRILL S TDS451 / TDS452 / TDS453 WM15PD Внутре Рекомендуемые режимы резания Widia при сверлении спиральными цельными твердосплавными сверлами TOP DRILL S TDS451 / TDS452 / TDS453 WM15PD Внутренний подвод СОЖ Метрическое исполнение Скорость резания - vc Диапазон - м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа материала min max Диаметр инструмента (мм) 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0 80 - 160 мм/об 0,05-0,11 0,08-0,14 0,09-0,19 0,11-0,22 0,13-0,26 0,15-0,30 0,19-0,36 0,24-0,46 1 70 - 140 мм/об 0,05-0,13 0,08-0,19 0,11-0,24 0,14-0,30 0,16-0,35 0,18-0,39 0,20-0,46 0,23-0,51 2 90 - 140 мм/об 0,05-0,13 0,08-0,17 0,11-0,20 0,14-0,24 0,16-0,28 0,18-0,32 0,20-0,37 0,23-0,41 3 60 - 100 мм/об 0,08-0,13 0,12-0,19 0,14-0,24 0,17-0,30 0,20-0,35 0,22-0,39 0,26-0,46 0,29-0,51 4 50 - 100 мм/об 0,08-0,12 0,11-0,18 0,12-0,23 0,15-0,28 0,17-0,33 0,19-0,37 0,22-0,43 0,25-0,48 5 50 - 80 мм/об 0,03-0,11 0,04-0,11 0,05-0,11 0,05-0,14 0,08-0,18 0,11-0,21 0,14-0,24 0,16-0,26 6 40 - 70 мм/об 0,05-0,11 0,08-0,14 0,11-0,17 0,13-0,21 0,15-0,24 0,17-0,27 0,19-0,33 0,22-0,36 M 1 50 - 90 мм/об 0,05-0,13 0,06-0,14 0,08-0,16 0,10-0,18 0,12-0,20 0,13-0,21 0,16-0,24 0,18-0,26 2 50 - 80 мм/об 0,05-0,13 0,06-0,14 0,08-0,16 0,10-0,18 0,12-0,20 0,13-0,21 0,16-0,24 0,18-0,26 3 50 - 70 мм/об 0,05-0,13 0,06-0,14 0,08-0,16 0,10-0,18 0,12-0,20 0,13-0,21 0,16-0,24 0,18-0,26 S 1 20 - 30 мм/об 0,03-0,06 0,04-0,08 0,06-0,10 0,08-0,12 0,09-0,13 0,10-0,14 0,12-0,16 0,14-0,18 2 10 - 30 мм/об 0,02-0,04 0,03-0,06 0,05-0,08 0,07-0,10 0,08-0,11 0,09-0,12 0,10-0,14 0,11-0,16 3 10 - 40 мм/об 0,02-0,04 0,02-0,05 0,04-0,07 0,06-0,09 0,07-0,10 0,08-0,11 0,09-0,13 0,10-0,15 4 10 - 40 мм/об 0,02-0,04 0,03-0,06 0,05-0,08 0,07-0,10 0,08-0,11 0,09-0,12 0,10-0,14 0,11-0,16 WIDIA 99 резы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Нержавеющая сталь с внутренним подводом СОЖ |
|||||
