94 Каталог WIDIA 2018 Новый инструмент для фрезерования и сверления на станках Стр.92

Каталог WIDIA 2018 Инструмент для металлообработки Стр. 92 0094 Lab2u

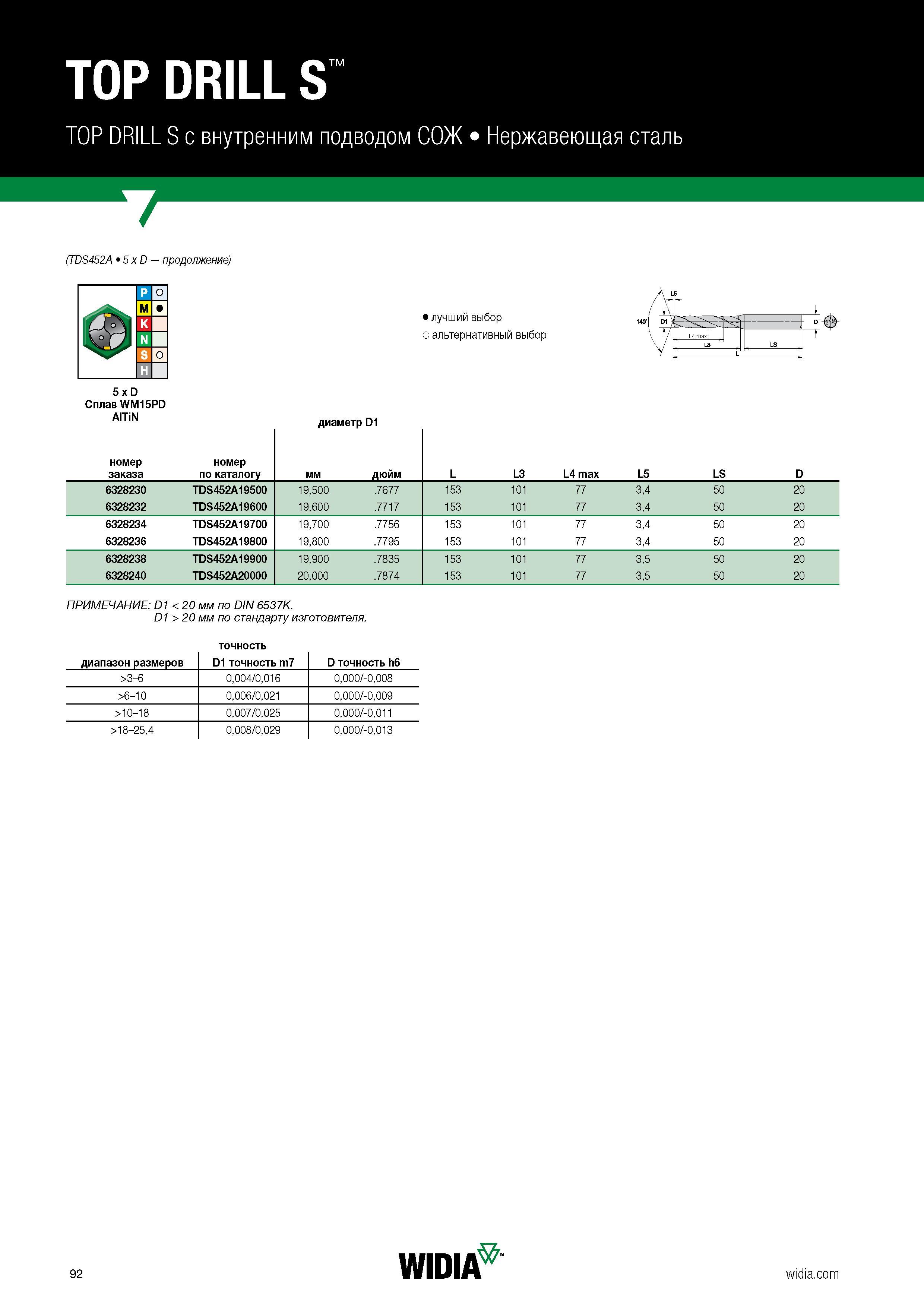

TOP DRILL S TOP DRILL S с внутренним подводом СОЖ Нержавеющая сталь 5 x D Сплав WM15PD AlTiN диаметр D1 номер заказа номер по каталогу мм дюйм L L3 L4 max L5 LS D 6328230 TDS452A19500 19,500 .7677 153 101 77 3,4 50 20 6328232 TDS452A19600 19,600 .7717 153 101 77 3,4 50 20 6328234 TDS452A19700 19,700 .7756 153 101 77 3,4 50 20 6328236 TDS452A19800 19,800 .7795 153 101 77 3,4 50 20 6328238 TDS452A19900 19,900 .7835 153 101 77 3,5 50 20 6328240 TDS452A20000 20,000 .7874 153 101 77 3,5 50 20 ПРИМЕЧАНИЕ: D1 < 20 мм по DIN 6537K. D1 > 20 мм по стандарту изготовителя. точность диапазон размеров D1 точность m7 D точность h6 >3-6 0,004/0,016 0,000/-0,008 >6-10 0,006/0,021 0,000/-0,009 >10-18 0,007/0,025 0,000/-0,011 >18-25,4 0,008/0,029 0,000/-0,013 92 WIDIA
