10 Каталог WIDIA 2018 Новый инструмент для фрезерования и сверления на станках Стр.8

Каталог WIDIA 2018 Инструмент для металлообработки Стр. 8 0010 Lab2u

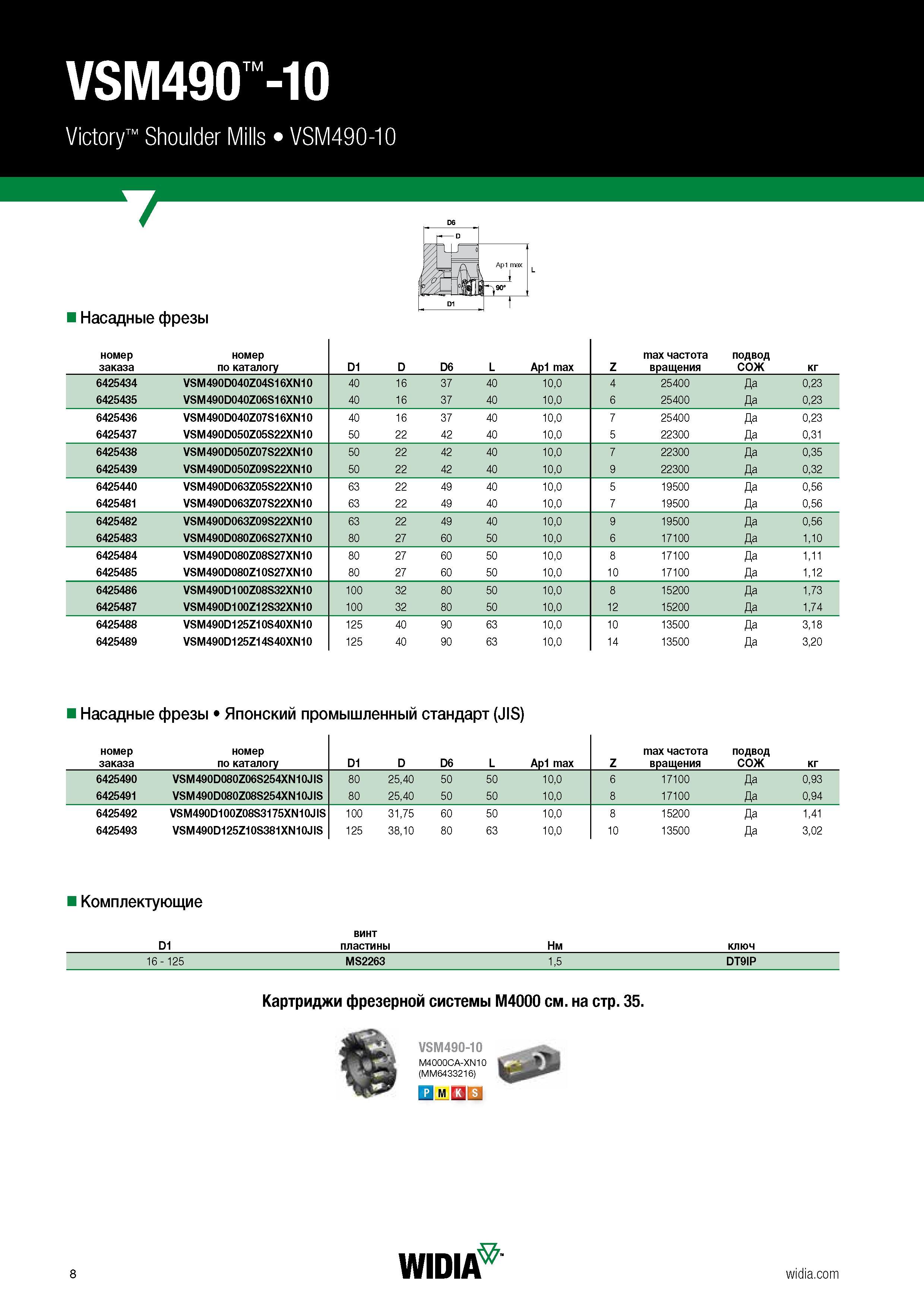

VSM490 -10 Victory Shoulder Mills VSM490-10 D J Ap1 max \ 1 - D1 t Насадные фрезы номер заказа номер по каталогу D1 D D6 L Ap1 max Z max частота вращения подвод СОЖ кг 6425434 VSM490D040Z04S16XN10 40 16 37 40 10,0 4 25400 Да 0,23 6425435 VSM490D040Z06S16XN10 40 16 37 40 10,0 6 25400 Да 0,23 6425436 VSM490D040Z07S16XN10 40 16 37 40 10,0 7 25400 Да 0,23 6425437 VSM490D050Z05S22XN10 50 22 42 40 10,0 5 22300 Да 0,31 6425438 VSM490D050Z07S22XN10 50 22 42 40 10,0 7 22300 Да 0,35 6425439 VSM490D050Z09S22XN10 50 22 42 40 10,0 9 22300 Да 0,32 6425440 VSM490D063Z05S22XN10 63 22 49 40 10,0 5 19500 Да 0,56 6425481 VSM490D063Z07S22XN10 63 22 49 40 10,0 7 19500 Да 0,56 6425482 VSM490D063Z09S22XN10 63 22 49 40 10,0 9 19500 Да 0,56 6425483 VSM490D080Z06S27XN10 80 27 60 50 10,0 6 17100 Да 1,10 6425484 VSM490D080Z08S27XN10 80 27 60 50 10,0 8 17100 Да 1,11 6425485 VSM490D080Z10S27XN10 80 27 60 50 10,0 10 17100 Да 1,12 6425486 VSM490D100Z08S32XN10 100 32 80 50 10,0 8 15200 Да 1,73 6425487 VSM490D100Z12S32XN10 100 32 80 50 10,0 12 15200 Да 1,74 6425488 VSM490D125Z10S40XN10 125 40 90 63 10,0 10 13500 Да 3,18 6425489 VSM490D125Z14S40XN10 125 40 90 63 10,0 14 13500 Да 3,20 Насадные фрезы Японский промышленный стандарт (JIS) номер заказа номер по каталогу D1 D D6 L Ap1 max Z max частота вращения подвод СОЖ кг 6425490 VSM490D080Z06S254XN10JIS 80 25,40 50 50 10,0 6 17100 Да 0,93 6425491 VSM490D080Z08S254XN10JIS 80 25,40 50 50 10,0 8 17100 Да 0,94 6425492 VSM490D100Z08S3175XN10JIS 100 31,75 60 50 10,0 8 15200 Да 1,41 6425493 VSM490D125Z10S381XN10JIS 125 38,10 80 63 10,0 10 13500 Да 3,02 Комплектующие D1 винт пластины Нм 16 - 125 MS2263 1,5 DT9IP Картриджи фрезерной системы М4000 см. на стр. 35. VSM490-10 M4000CA-XN10 (MM6433216) И м м S ключ 8 WIDIA
