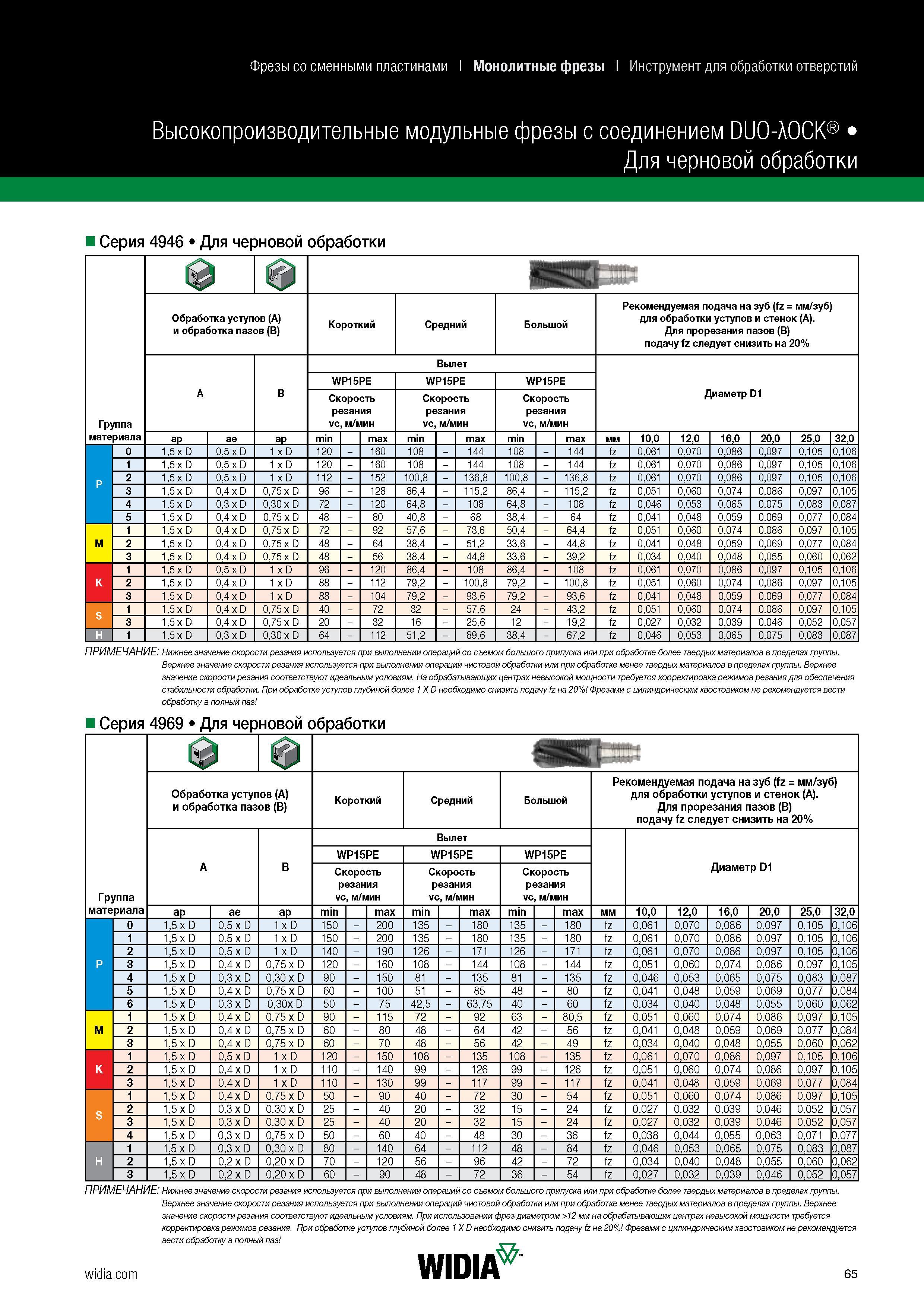

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Высокопроизводительные модульные фрезы с соединением DUO-AOCK Для черновой обработки Серия 4946 Для черновой обработки Группа материала 6 agp r Обработка уступов (A) и обработка пазов (B) Короткий Средний Большой Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Для прорезания пазов (B) подачу fz следует снизить на 20% A B Вылет Диаметр D1 WP15PE WP15PE WP15PE Скорость резания vc, м/мин Скорость резания vc, м/мин Скорость резания vc, м/мин ap ae ap min max min max min max мм 10,0 12,0 16,0 20,0 25,0 32,0 0 1,5 x D 0,5 x D 1 x D 120 - 160 108 - 144 108 - 144 fz 0,061 0,070 0,086 0,097 0,105 0,106 1 1,5 x D 0,5 x D 1 x D 120 - 160 108 - 144 108 - 144 fz 0,061 0,070 0,086 0,097 0,105 0,106 2 1,5 x D 0,5 x D 1 x D 112 - 152 100,8 - 136,8 100,8 - 136,8 fz 0,061 0,070 0,086 0,097 0,105 0,106 3 1,5 x D 0,4 x D 0,75 x D 96 - 128 86,4 - 115,2 86,4 - 115,2 fz 0,051 0,060 0,074 0,086 0,097 0,105 4 1,5 x D 0,3 x D 0,30 x D 72 - 120 64,8 - 108 64,8 - 108 fz 0,046 0,053 0,065 0,075 0,083 0,087 5 1,5 x D 0,4 x D 0,75 x D 48 - 80 40,8 - 68 38,4 - 64 fz 0,041 0,048 0,059 0,069 0,077 0,084 M 1 1,5 x D 0,4 x D 0,75 x D 72 - 92 57,6 - 73,6 50,4 - 64,4 fz 0,051 0,060 0,074 0,086 0,097 0,105 2 1,5 x D 0,4 x D 0,75 x D 48 - 64 38,4 - 51,2 33,6 - 44,8 fz 0,041 0,048 0,059 0,069 0,077 0,084 3 1,5 x D 0,4 x D 0,75 x D 48 - 56 38,4 - 44,8 33,6 - 39,2 fz 0,034 0,040 0,048 0,055 0,060 0,062 K 1 1,5 x D 0,5 x D 1 x D 96 - 120 86,4 - 108 86,4 - 108 fz 0,061 0,070 0,086 0,097 0,105 0,106 2 1,5 x D 0,4 x D 1 x D 88 - 112 79,2 - 100,8 79,2 - 100,8 fz 0,051 0,060 0,074 0,086 0,097 0,105 3 1,5 x D 0,4 x D 1 x D 88 - 104 79,2 - 93,6 79,2 - 93,6 fz 0,041 0,048 0,059 0,069 0,077 0,084 S 1 1,5 x D 0,4 x D 0,75 x D 40 - 72 32 - 57,6 24 - 43,2 fz 0,051 0,060 0,074 0,086 0,097 0,105 3 1,5 x D 0,4 x D 0,75 x D 20 - 32 16 - 25,6 12 - 19,2 fz 0,027 0,032 0,039 0,046 0,052 0,057 H 1 1,5 x D 0,3 x D 0,30 x D 64 112 51,2 89,6 38,4 67,2 fz 0,046 0,053 0,065 0,075 0,083 0,087 ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. На обрабатывающих центрах невысокой мощности требуется корректировка режимов резания для обеспечения стабильности обработки. При обработке уступов глубиной более 1Х D необходимо снизить подачу fz на 20% Фрезами с цилиндрическим хвостовиком не рекомендуется вести обработку в полный паз Серия 4969 Для черновой обработки Группа материала 0 Ф Обработка уступов (A) и обработка пазов (B) Короткий Средний Большой Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Для прорезания пазов (B) подачу fz следует снизить на 20% A B Вылет Диаметр D1 WP15PE WP15PE WP15PE Скорость резания vc, м/мин Скорость резания vc, м/мин Скорость резания vc, м/мин ap ae ap min max min max min max мм 10,0 12,0 16,0 20,0 25,0 32,0 p 0 1,5 x D 0,5 x D 1 x D 150 - 200 135 - 180 135 - 180 fz 0,061 0,070 0,086 0,097 0,105 0,106 1 1,5 x D 0,5 x D 1 x D 150 - 200 135 - 180 135 - 180 fz 0,061 0,070 0,086 0,097 0,105 0,106 2 1,5 x D 0,5 x D 1 x D 140 - 190 126 - 171 126 - 171 fz 0,061 0,070 0,086 0,097 0,105 0,106 3 1,5 x D 0,4 x D 0,75 x D 120 - 160 108 - 144 108 - 144 fz 0,051 0,060 0,074 0,086 0,097 0,105 4 1,5 x D 0,3 x D 0,30 x D 90 - 150 81 - 135 81 - 135 fz 0,046 0,053 0,065 0,075 0,083 0,087 5 1,5 x D 0,4 x D 0,75 x D 60 - 100 51 - 85 48 - 80 fz 0,041 0,048 0,059 0,069 0,077 0,084 6 1,5 x D 0,3 x D 0,30x D 50 - 75 42,5 - 63,75 40 - 60 fz 0,034 0,040 0,048 0,055 0,060 0,062 M 1 1,5 x D 0,4 x D 0,75 x D 90 - 115 72 - 92 63 - 80,5 fz 0,051 0,060 0,074 0,086 0,097 0,105 2 1,5 x D 0,4 x D 0,75 x D 60 - 80 48 - 64 42 - 56 fz 0,041 0,048 0,059 0,069 0,077 0,084 3 1,5 x D 0,4 x D 0,75 x D 60 - 70 48 - 56 42 - 49 fz 0,034 0,040 0,048 0,055 0,060 0,062 K 1 1,5 x D 0,5 x D 1 x D 120 - 150 108 - 135 108 - 135 fz 0,061 0,070 0,086 0,097 0,105 0,106 2 1,5 x D 0,4 x D 1 x D 110 - 140 99 - 126 99 - 126 fz 0,051 0,060 0,074 0,086 0,097 0,105 3 1,5 x D 0,4 x D 1 x D 110 - 130 99 - 117 99 - 117 fz 0,041 0,048 0,059 0,069 0,077 0,084 S 1 1,5 x D 0,4 x D 0,75 x D 50 - 90 40 - 72 30 - 54 fz 0,051 0,060 0,074 0,086 0,097 0,105 2 1,5 x D 0,3 x D 0,30 x D 25 - 40 20 - 32 15 - 24 fz 0,027 0,032 0,039 0,046 0,052 0,057 3 1,5 x D 0,3 x D 0,30 x D 25 - 40 20 - 32 15 - 24 fz 0,027 0,032 0,039 0,046 0,052 0,057 4 1,5 x D 0,3 x D 0,75 x D 50 - 60 40 - 48 30 - 36 fz 0,038 0,044 0,055 0,063 0,071 0,077 H 1 1,5 x D 0,3 x D 0,30 x D 80 - 140 64 - 112 48 - 84 fz 0,046 0,053 0,065 0,075 0,083 0,087 2 1,5 x D 0,2 x D 0,20 x D 70 - 120 56 - 96 42 - 72 fz 0,034 0,040 0,048 0,055 0,060 0,062 3 1,5 x D 0,2 x D 0,20 x D 60 90 48 72 36 54 fz 0,027 0,032 0,039 0,046 0,052 0,057 ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20% Фрезами с цилиндрическим хвостовиком не рекомендуется вести обработку в полный паз 1W' WIDIA WlVln 65
