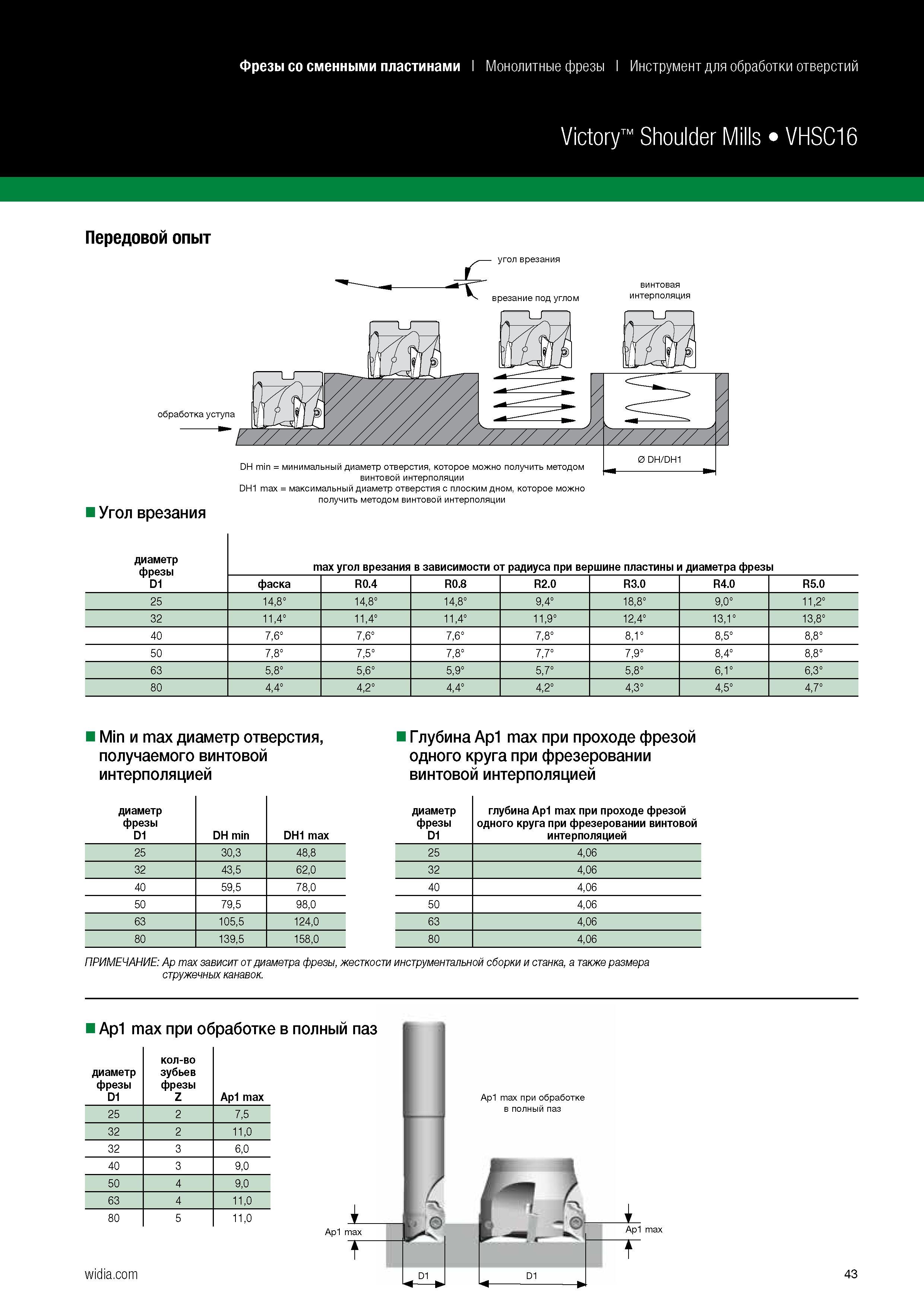

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Victory Shoulder Mills VHSC16 Передовой опыт Г угол врезания врезание под углом винтовая интерполяция Угол врезания получить методом винтовои интерполяции диаметр max угол врезания в зависимости от радиуса при вершине пластины и диаметра фрезы D1 фаска R0.4 R0.8 R2.0 R3.0 R4.0 R5.0 25 14,8° 14,8° 14,8° 9,4° 18,8° 9,0° 11,2° 32 11,4° 11,4° 11,4° 11,9° 12,4° 13,1° 13,8° 40 7,6° 7,6° 7,6° 7,8° 8,1° 8,5° 8,8° 50 7,8° 7,5° 7,8° 7,7° 7,9° 8,4° 8,8° 63 5,8° 5,6° 5,9° 5,7° 5,8° 6,1° 6,3° 80 4,4° 4,2° 4,4° 4,2° 4,3° 4,5° 4,7° Min и max диаметр отверстия, получаемого винтовой интерполяцией диаметр фрезы D1 DH mill DH1 max 25 30,3 48,8 32 43,5 62,0 40 59,5 78,0 50 79,5 98,0 63 105,5 124,0 80 139,5 158,0 Глубина Ap1 max при проходе фрезой одного круга при фрезеровании винтовой интерполяцией диаметр фрезы D1 глубина Ар1 max при проходе фрезой одного круга при фрезеровании винтовой интерполяцией 25 4,06 32 4,06 40 4,06 50 4,06 63 4,06 80 4,06 ПРИМЕЧАНИЕ: Ap max зависит от диаметра фрезы, жесткости инструментальной сборки и станка, а также размера стружечных канавок. Ap1 max при обработке в полный паз диаметр фрезы D1 количество зубьев фрезы Z Ap1 max 25 2 7,5 32 2 11,0 32 3 6,0 40 3 9,0 50 4 9,0 63 4 11,0 80 5 11,0 I Ap1 max т L D1 < ы Ap1 max при обработке в полный паз ... - - ” D1 лЛ Ь А. Ap1 max Т 43
