41 Каталог WIDIA 2018 Новый инструмент для фрезерования и сверления на станках Стр.39

Каталог WIDIA 2018 Инструмент для металлообработки Стр. 39 0041 Lab2u

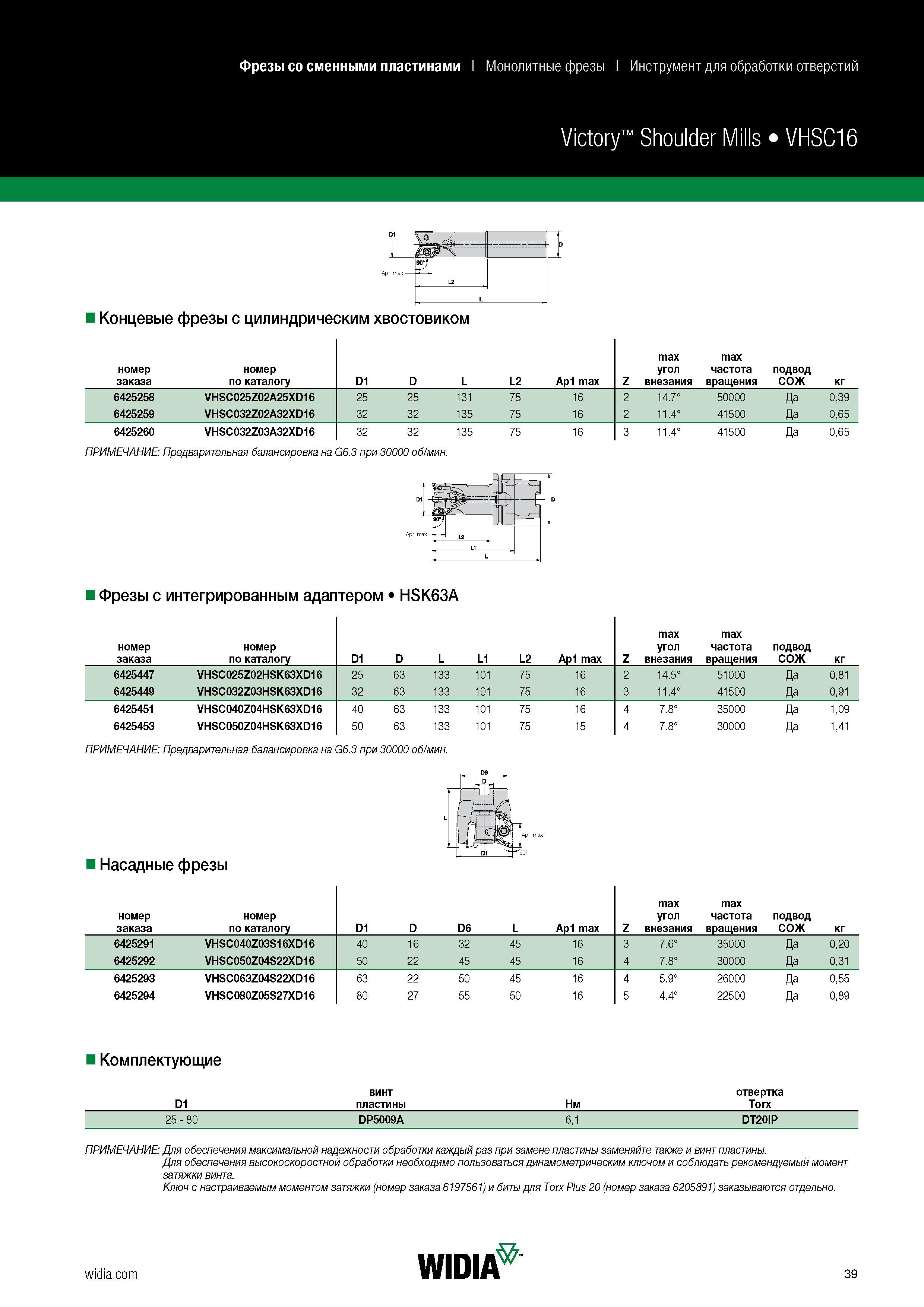

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Victory Shoulder Mills VHSC16 Ap1 max Концевые фрезы с цилиндрическим хвостовиком номер заказа номер по каталогу D1 D L L2 Ap1 max Z max угол внезания max частота вращения подвод СОЖ кг 6425258 VHSC025Z02A25XD16 25 25 131 75 16 2 14.7° 50000 Да 0,39 6425259 VHSC032Z02A32XD16 32 32 135 75 16 2 11.4° 41500 Да 0,65 6425260 VHSC032Z03A32XD16 32 32 135 75 16 3 11.4° 41500 Да 0,65 ПРИМЕЧАНИЕ: Предварительная балансировка на G6.3 при 30000 об/мин. Фрезы с интегрированным адаптером HSK63A номер заказа номер по каталогу D1 D L L1 L2 Ap1 max Z max угол внезания max частота вращения подвод СОЖ кг 6425447 VHSC025Z02HSK63XD16 25 63 133 101 75 16 2 14.5° 51000 Да 0,81 6425449 VHSC032Z03HSK63XD16 32 63 133 101 75 16 3 11.4° 41500 Да 0,91 6425451 VHSC040Z04HSK63XD16 40 63 133 101 75 16 4 7.8° 35000 Да 1,09 6425453 VHSC050Z04HSK63XD16 50 63 133 101 75 15 4 7.8° 30000 Да 1,41 ПРИМЕЧАНИЕ: Предварительная балансировка на G6.3 при 30000 об/мин. Ap1 max Насадные фрезы номер заказа номер по каталогу D1 D D6 L Ap1 max Z max угол внезания max частота вращения подвод СОЖ кг 6425291 VHSC040Z03S16XD16 40 16 32 45 16 3 7.6° 35000 Да 0,20 6425292 VHSC050Z04S22XD16 50 22 45 45 16 4 7.8° 30000 Да 0,31 6425293 VHSC063Z04S22XD16 63 22 50 45 16 4 5.9° 26000 Да 0,55 6425294 VHSC080Z05S27XD16 80 27 55 50 16 5 4.4° 22500 Да 0,89 Комплектующие винт отвертка D1 пластины Нм Torx 25 - 80 DP5009A 6,1 DT20IP ПРИМЕЧАНИЕ: Для обеспечения максимальной надежности обработки каждый раз при замене пластины заменяйте также и винт пластины. Для обеспечения высокоскоростной обработки необходимо пользоваться динамометрическим ключом и соблюдать рекомендуемый момент затяжки винта. Ключ с настраиваемым моментом затяжки (номер заказа 6197561) и биты для Torx Plus 20 (номер заказа 6205891) заказываются отдельно. WIDIA 39
