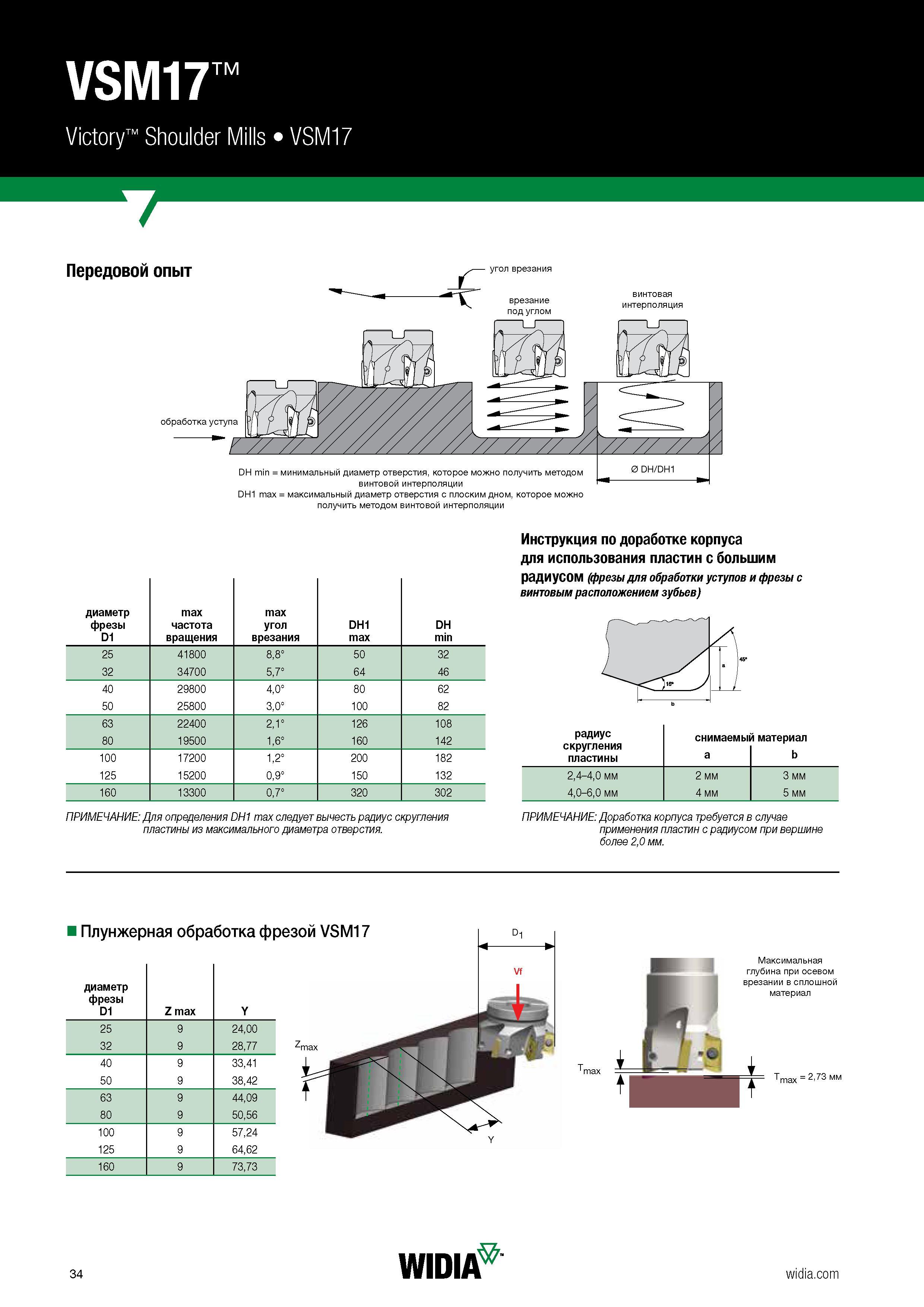

VSM17 Victory Shoulder Mills VSM17 Передовой опыт угол врезания врезание под углом винтовая интерполяция получить методом винтовом интерполяции ПРИМЕЧАНИЕ: Для определения DH1 max следует вычесть радиус скругления пластины из максимального диаметра отверстия. Инструкция по доработке корпуса для использования пластин с большим радиусом (фрезы для обработки уступов и фрезы с винтовым расположением зубьев) радиус скругления пластины снимаемы a материал b 2,4 4,0 мм 2 мм 3 мм 4,0-6,0 мм 4 мм 5 мм ПРИМЕЧАНИЕ: Доработка корпуса требуется в случае применения пластин с радиусом при вершине более 2,0 мм. Плунжерная обработка фрезой VSM17 диаметр фрезы D1 Z max Y 25 9 24,00 32 9 28,77 40 9 33,41 50 9 38,42 63 9 44,09 80 9 50,56 100 9 57,24 125 9 64,62 160 9 73,73 Максимальная глубина при осевом врезании в сплошной материал 34 WIDIA Z T max T = 2,73 мм max
