299 Каталог WIDIA 2017 Инструмент для обработки отверстий Сверла Расточные системы Стр.W43

Каталог WIDIA 2017 Инструмент для обработки отверстий Стр. W43 0299 Lab2u

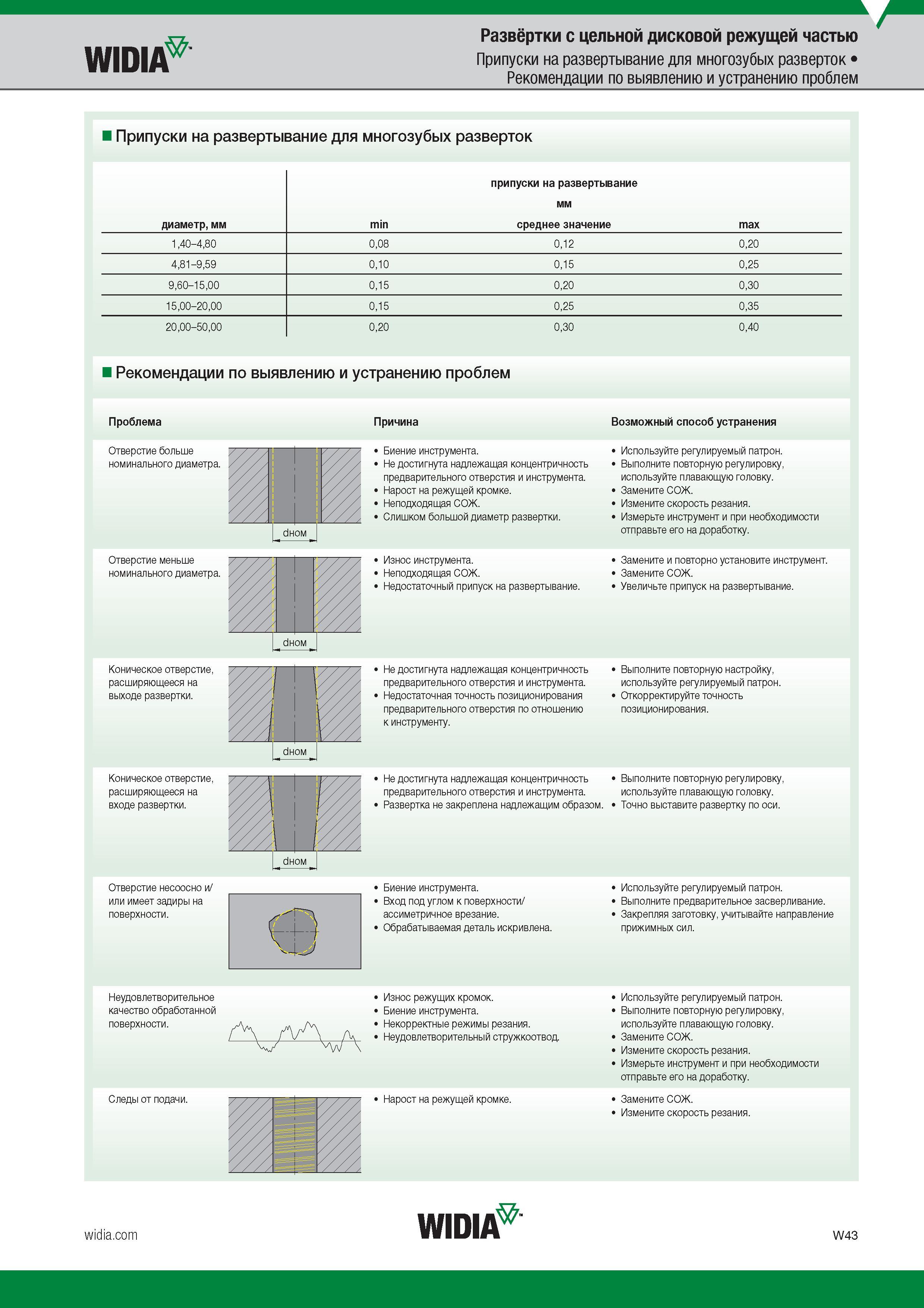

Развёртки с цельной дисковой режущей частью WIDIA Припуски на развертывание для многозубых разверток Рекомендации по выявлению и устранению проблем Припуски на развертывание для многозубых разверток Рекомендации по выявлению и устранению проблем Проблема Причина Возможный способ устранения Отверстие больше номинального диаметра. dном Отверстие меньше номинального диаметра. Биение инструмента. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. Нарост на режущей кромке. Неподходящая СОЖ. Слишком большой диаметр развертки. Износ инструмента. Неподходящая СОЖ. Недостаточный припуск на развертывание. Используйте регулируемый патрон. Выполните повторную регулировку, используйте плавающую головку. Замените СОЖ. Измените скорость резания. Измерьте инструмент и при необходимости отправьте его на доработку. Замените и повторно установите инструмент. Замените СОЖ. Увеличьте припуск на развертывание. dном Коническое отверстие, расширяющееся на выходе развертки. Коническое отверстие, расширяющееся на входе развертки. Отверстие несоосно и/ или имеет задиры на поверхности. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. Недостаточная точность позиционирования предварительного отверстия по отношению к инструменту. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. Развертка не закреплена надлежащим образом. Биение инструмента. Вход под углом к поверхности/ ассиметричное врезание. Обрабатываемая деталь искривлена. Выполните повторную настройку, используйте регулируемый патрон. Откорректируйте точность позиционирования. Выполните повторную регулировку, используйте плавающую головку. Точно выставите развертку по оси. Используйте регулируемый патрон. Выполните предварительное засверливание. Закрепляя заготовку, учитывайте направление прижимных сил. Неудовлетворительное качество обработанной поверхности. Следы от подачи. Износ режущих кромок. Биение инструмента. Некорректные режимы резания. Неудовлетворительный стружкоотвод. Нарост на режущей кромке. Используйте регулируемый патрон. Выполните повторную регулировку, используйте плавающую головку. Замените СОЖ. Измените скорость резания. Измерьте инструмент и при необходимости отправьте его на доработку. Замените СОЖ. Измените скорость резания. WIDIA W43
