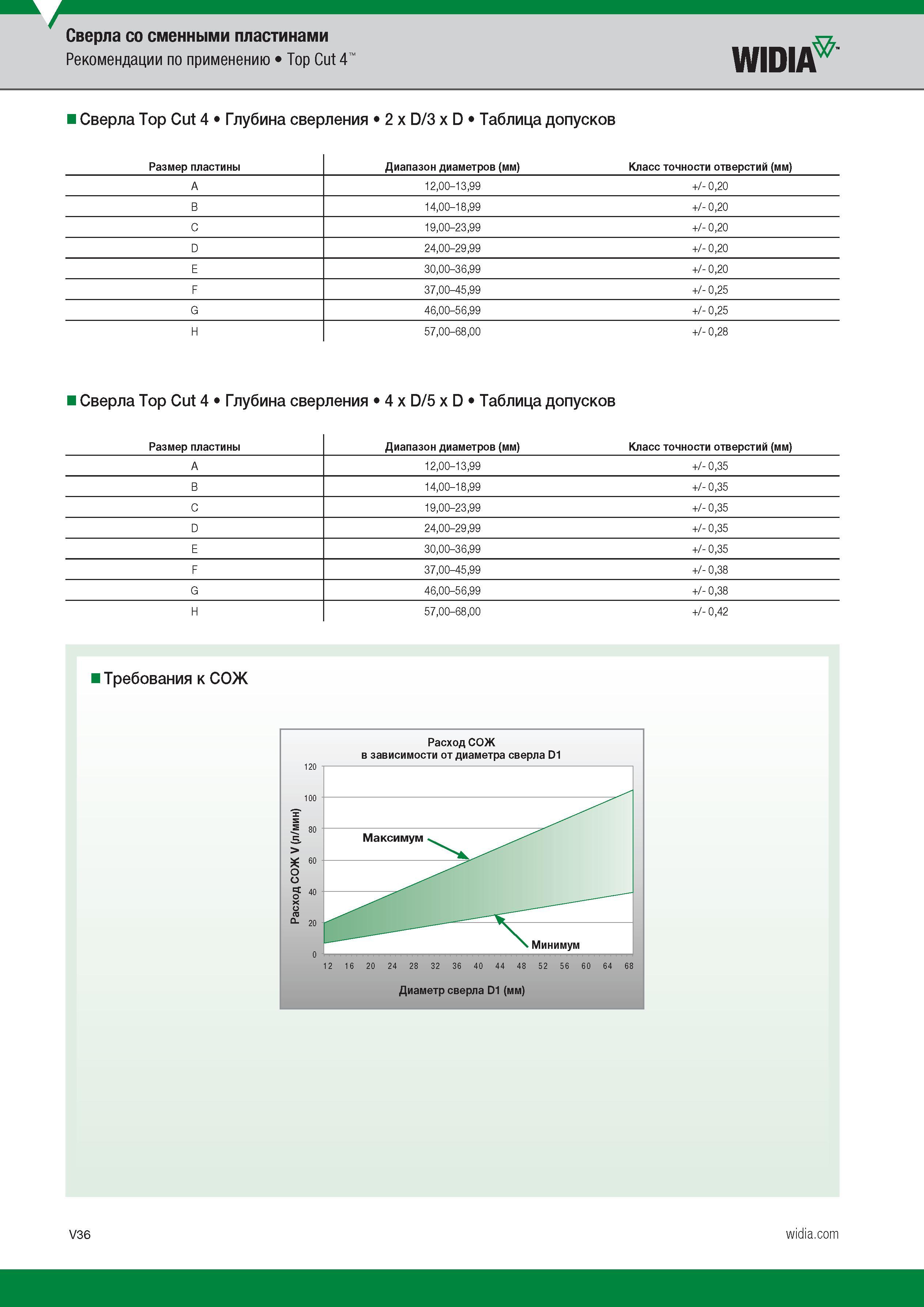

Сверла со сменными пластинами Рекомендации по применению Top Cut 4 WIDIA Сверла Top Cut 4 Глубина сверления 2 x D/3 x D Таблица допусков Размер пластины Диапазон диаметров (мм) Класс точности отверстий (мм) A 12,00-13,99 +/- 0,20 B 14,00-18,99 +/- 0,20 C 19,00-23,99 +/- 0,20 D 24,00-29,99 +/- 0,20 E 30,00-36,99 +/- 0,20 F 37,00-45,99 +/- 0,25 G 46,00-56,99 +/- 0,25 H 57,00-68,00 +/- 0,28 Сверла Top Cut 4 Глубина сверления 4 x D/5 x D Таблица допусков Размер пластины Диапазон диаметров (мм) Класс точности отверстий (мм) A 12,00-13,99 +/- 0,35 B 14,00-18,99 +/- 0,35 C 19,00-23,99 +/- 0,35 D 24,00-29,99 +/- 0,35 E 30,00-36,99 +/- 0,35 F 37,00-45,99 +/- 0,38 G 46,00-56,99 +/- 0,38 H 57,00-68,00 +/- 0,42 Требования к СОЖ Расход СОЖ в зависимости от диаметра сверла D1 Диаметр сверла D1 (мм) V36
