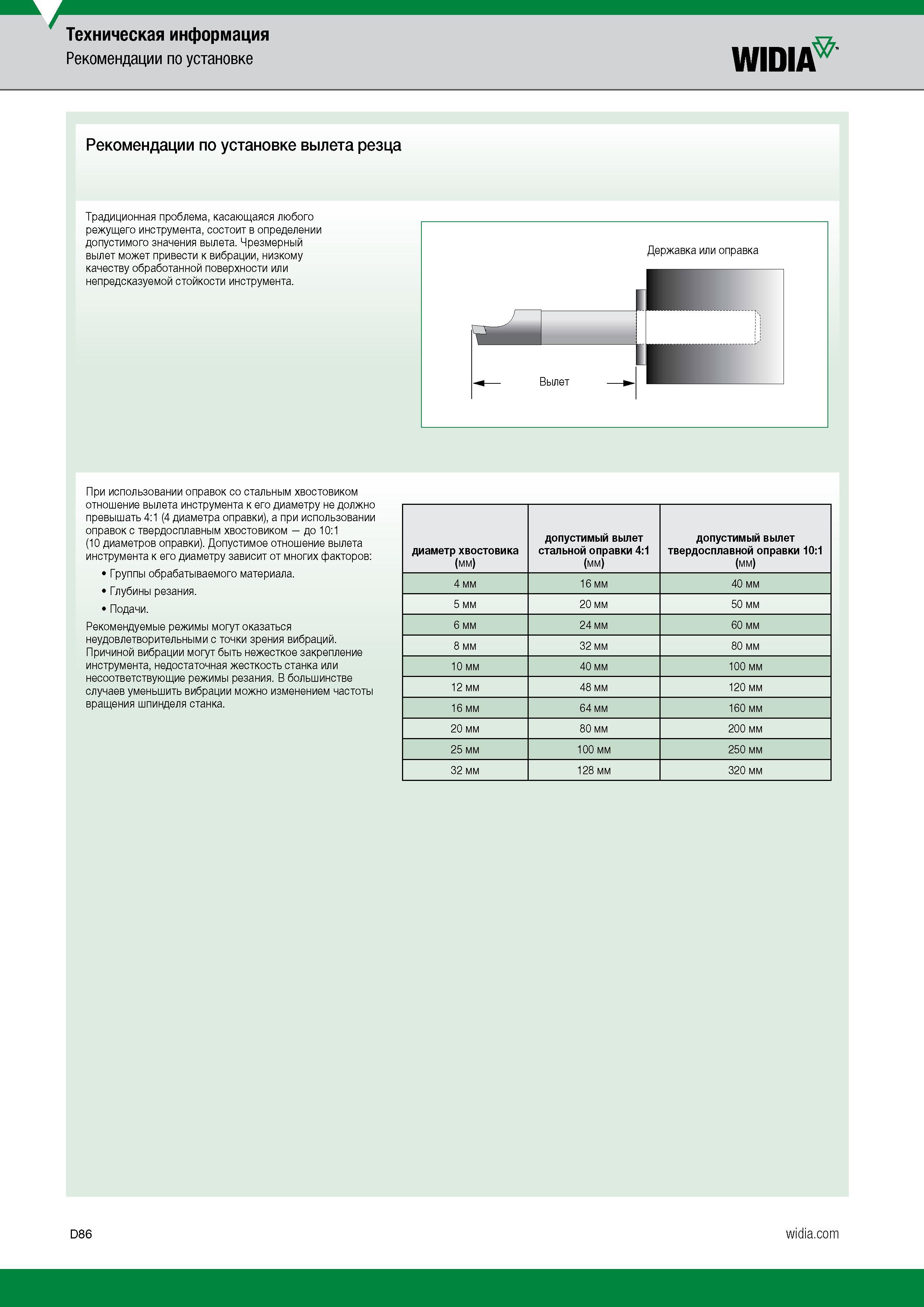

При использовании токарных оправок Widia со стальным хвостовиком отношение вылета инструмента к его диаметру не должно превышать 4:1 (4 диаметра оправки), а при использовании оправок с твердосплавным хвостовиком - до 10:1 (10 диаметров оправки). Допустимое отношение вылета инструмента к его диаметру зависит от многих факторов: Группы обрабатываемого материала. Глубины резания. Подачи. Рекомендуемые режимы могут оказаться неудовлетворительными с точки зрения вибраций. Причиной вибрации могут быть нежесткое закрепление инструмента, недостаточная жесткость станка или несоответствующие режимы резания. В большинстве случаев уменьшить вибрации можно изменением частоты вращения шпинделя станка. диаметр хвостовика (мм) допустимый вылет стальной оправки 4:1 (мм) допустимый вылет твердосплавной оправки 10:1 (мм) 4 мм 16 мм 40 мм 5 мм 20 мм 50 мм 6 мм 24 мм 60 мм 8 мм 32 мм 80 мм 10 мм 40 мм 100 мм 12 мм 48 мм 120 мм 16 мм 64 мм 160 мм 20 мм 80 мм 200 мм 25 мм 100 мм 250 мм 32 мм 128 мм 320 мм Техническая информация Рекомендации по установке WIDIA Рекомендации по установке вылета резца Традиционная проблема, касающаяся любого режущего инструмента, состоит в определении допустимого значения вылета. Чрезмерный вылет может привести к вибрации, низкому качеству обработанной поверхности или непредсказуемой стойкости инструмента.
