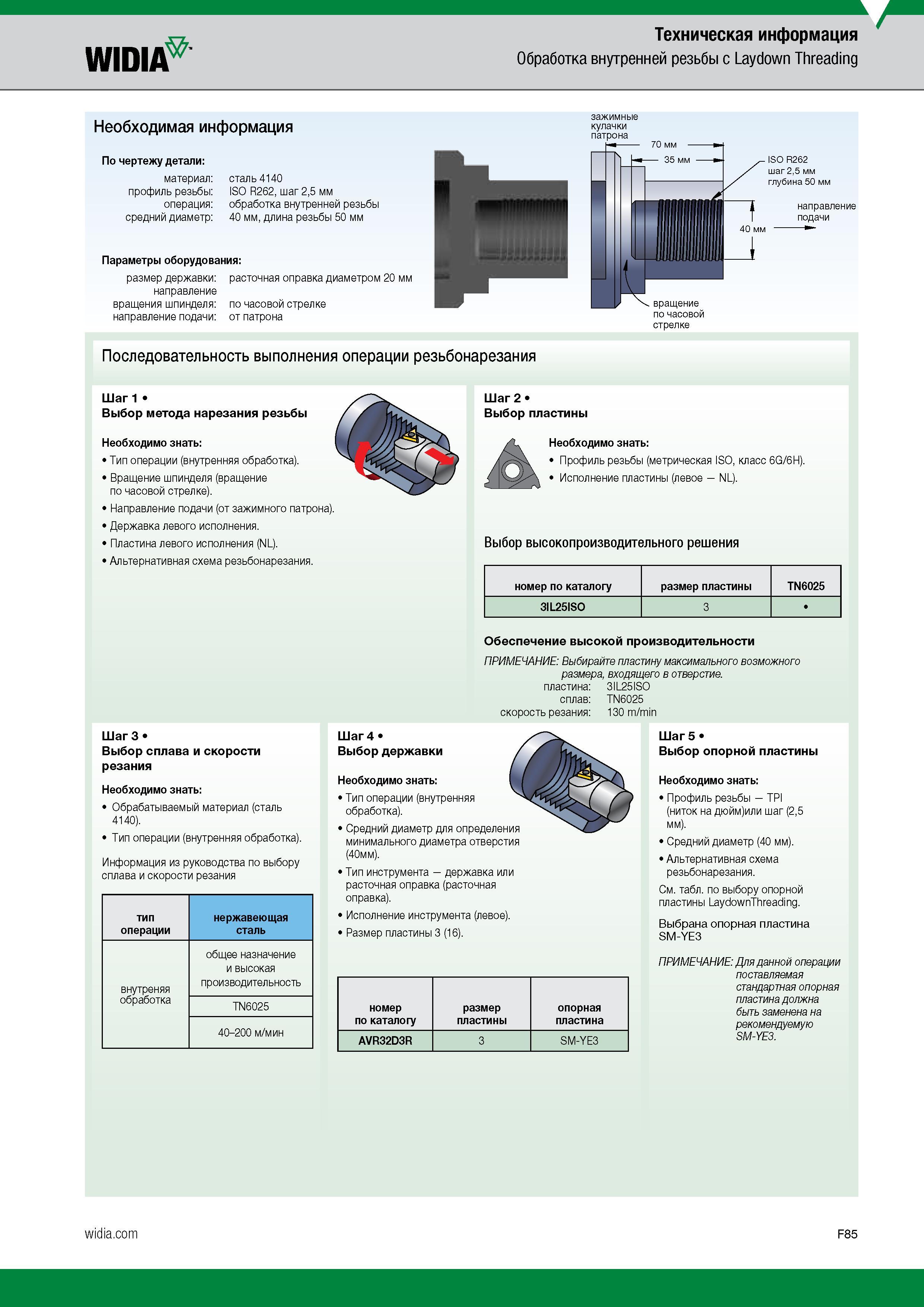

Техническая информация WIDIA Обработка внутренней резьбы с Laydown Threading Необходимая информация По чертежу детали: материал: профиль резьбы: операция: средний диаметр: сталь 4140 ISO R262, шаг 2,5 мм обработка внутренней резьбы 40 мм, длина резьбы 50 мм ISO R262 шаг 2,5 мм глубина 50 мм Параметры оборудования: размер державки: расточная оправка диаметром 20 мм направление вращения шпинделя: по часовой стрелке направление подачи: от патрона вращение по часовой стрелке Последовательность выполнения операции резьбонарезания Шаг 1 Выбор метода нарезания резьбы Необходимо знать: Тип операции (внутренняя обработка). Вращение шпинделя (вращение по часовой стрелке). Направление подачи (от зажимного патрона), Державка левого исполнения. Пластина левого исполнения (NL). Альтернативная схема резьбонарезания. Шаг 2 Выбор пластины Необходимо знать: Профиль резьбы (метрическая ISO, класс 6G/6H). Исполнение пластины (левое - NL). Выбор высокопроизводительного решения номер по каталогу размер пластины TN6025 3IL25ISO 3 Шаг 3 Выбор сплава и скорости резания Необходимо знать: Обрабатываемый материал (сталь 4140). Тип операции (внутренняя обработка). Информация из руководства по выбору сплава и скорости резания тип операции нержавеющая сталь внутреняя обработка общее назначение и высокая производительность TN6025 40-200 м/мин Обеспечение высокой производительности ПРИМЕЧАНИЕ: Выбирайте пластину максимального возможного размера, входящего в отверстие. пластина: 3IL25ISO сплав: TN6025 скорость резания: 130 m/min Шаг 4 Выбор державки Необходимо знать: Тип операции (внутренняя обработка). Средний диаметр для определения минимального диаметра отверстия (40мм). Тип инструмента - державка или расточная оправка (расточная оправка). Исполнение инструмента (левое). Размер пластины 3 (16). номер по каталогу размер пластины опорная пластина AVR32D3R 3 SM-YE3 Шаг 5 Выбор опорной пластины Необходимо знать: Профиль резьбы - TPI (ниток на дюйм)или шаг (2,5 мм). Средний диаметр (40 мм). Альтернативная схема резьбонарезания. См. табл. по выбору опорной пластины LaydownThreading. Выбрана опорная пластина SM-YE3 ПРИМЕЧАНИЕ: Для данной операции поставляемая стандартная опорная пластина должна быть заменена на рекомендуемую SM-YE3. F85
