436 Каталог WIDIA 2017 Токарный инструмент Резцы и державки со сменными пластинами Стр.D76

Каталог WIDIA 2017 Инструмент токарный станочный Стр. D76 0436 Lab2u

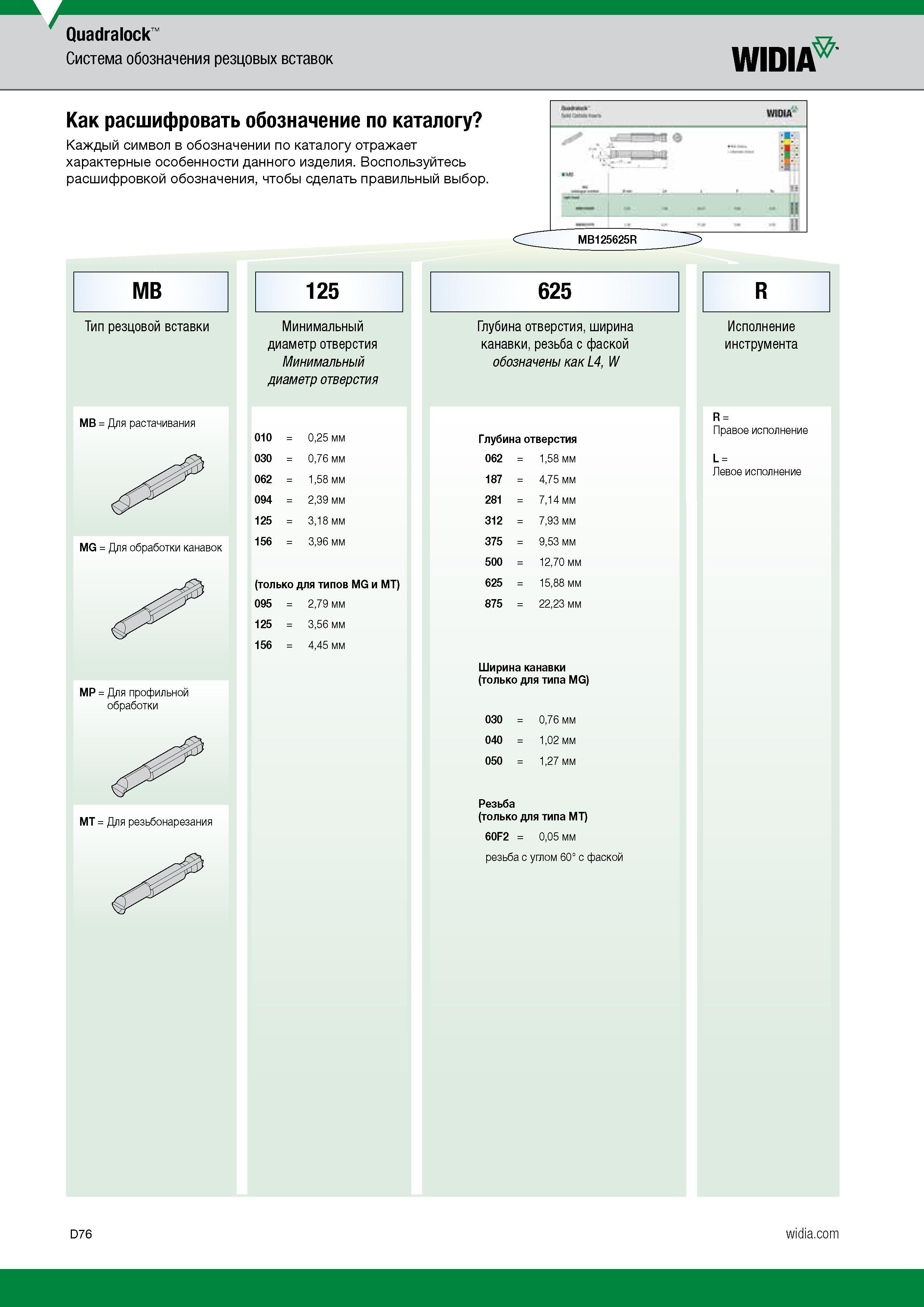

Quadralock Система обозначения резцовых вставок WIDIA Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. MB 125 625 R Тип резцовой вставки Минимальный диаметр отверстия Минимальный диаметр отверстия Глубина отверстия, ширина канавки, резьба с фаской обозначены как L4, W Исполнение инструмента MB = Для растачивания MG = Для обработки канавок MP = Для профильной обработки MT = Для резьбонарезания 010 = 0,25 мм 030 = 0,76 мм 062 = 1,58 мм 094 = 2,39 мм 125 = 3,18 мм 156 = 3,96 мм (только для типов MG и MT) 095 = 2,79 мм 125 = 3,56 мм 156 = 4,45 мм Глубина отверстия 062 = 1,58 мм 187 = 4,75 мм 281 = 7,14 мм 312 = 7,93 мм 375 = 9,53 мм 500 = 12,70 мм 625 = 15,88 мм 875 = 22,23 мм Ширина канавки (только для типа MG) 030 = 0,76 мм 040 = 1,02 мм 050 = 1,27 мм Резьба (только для типа MT) 60F2 = 0,05 мм резьба с углом 60° с фаской R = Правое исполнение L = Левое исполнение
