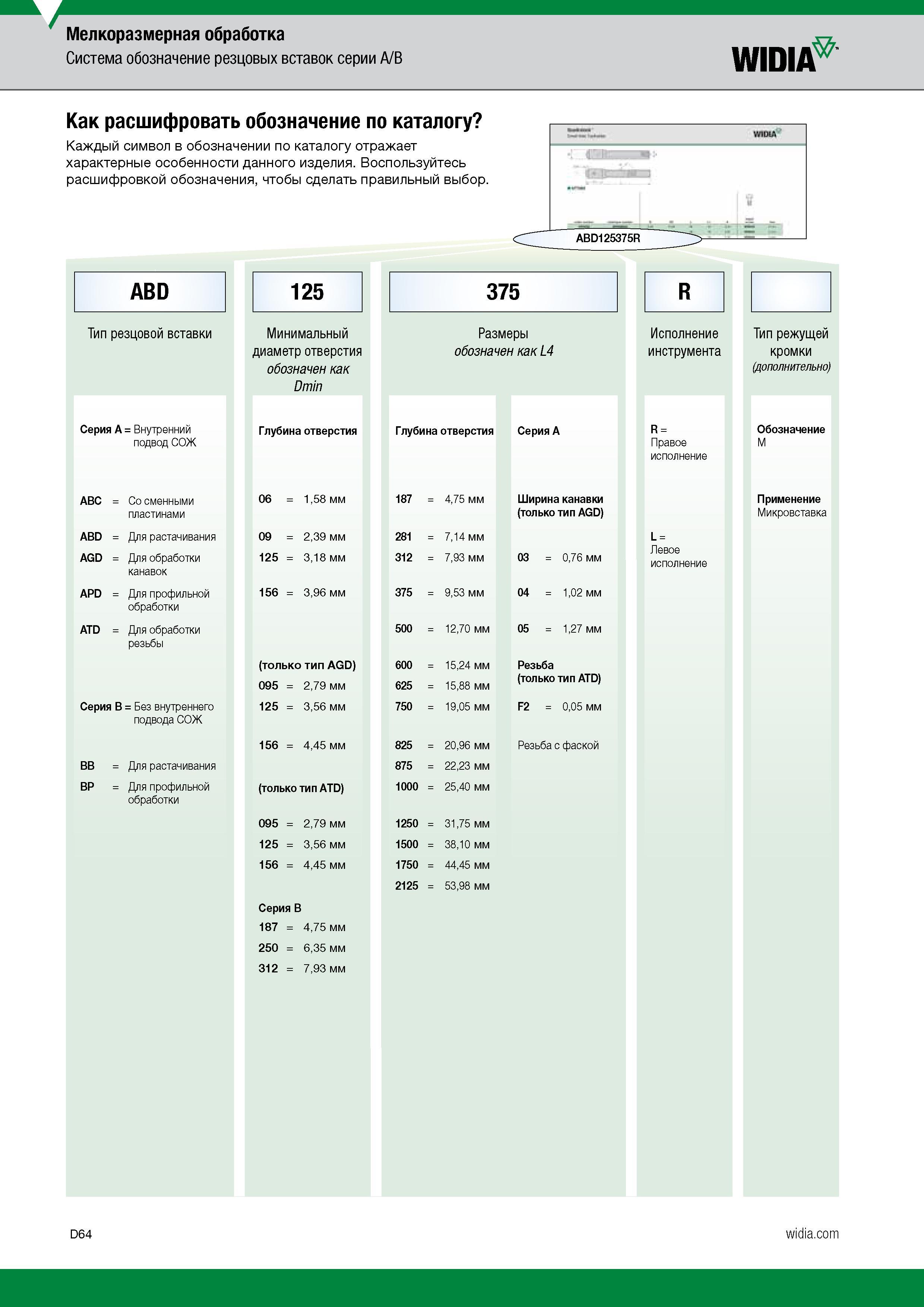

Мелкоразмерная обработка Система обозначение резцовых вставок серии A/B WIDIA Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. ABD 125 375 R Тип резцовой вставки Серия А = Внутренний подвод СОЖ ABC = Со сменными пластинами ABD = Для растачивания AGD = Для обработки канавок APD = Для профильной обработки ATD = Для обработки резьбы Серия В = Без внутреннего подвода СОЖ BB = Для растачивания BP = Для профильной обработки Минимальный диаметр отверстия обозначен как Dmin Глубина отверстия 06 = 1,58 мм 09 = 2,39 мм 125 = 3,18 мм 156 = 3,96 мм (только тип AGD) 095 = 2,79 мм 125 = 3,56 мм 156 = 4,45 мм (только тип ATD) 095 = 2,79 мм 125 = 3,56 мм 156 = 4,45 мм Серия В Размеры обозначен как L4 Глубина отверстия 187 = 4,75 мм 281 = 7,14 мм 312 = 7,93 мм 375 = 9,53 мм 500 = 12,70 мм 600 = 15,24 мм 625 = 15,88 мм 750 = 19,05 мм 825 = 20,96 мм 875 = 22,23 мм 1000 = 25,40 мм 1250 = 31,75 мм 1500 = 38,10 мм 1750 = 44,45 мм 2125 = 53,98 мм Ширина канавки (только тип AGD) 03 = 0,76 мм 04 = 1,02 мм 05 = 1,27 мм Резьба (только тип ATD) F2 = 0,05 мм Резьба с фаской Исполнение инструмента R = Правое исполнение L = Левое исполнение Тип режущей кромки (дополнительно) Обозначение M Применение Микровставка 187 = 4,75 мм 250 = 6,35 мм 312 = 7,93 мм
