391 Каталог WIDIA 2017 Токарный инструмент Резцы и державки со сменными пластинами Стр.D31

Каталог WIDIA 2017 Инструмент токарный станочный Стр. D31 0391 Lab2u

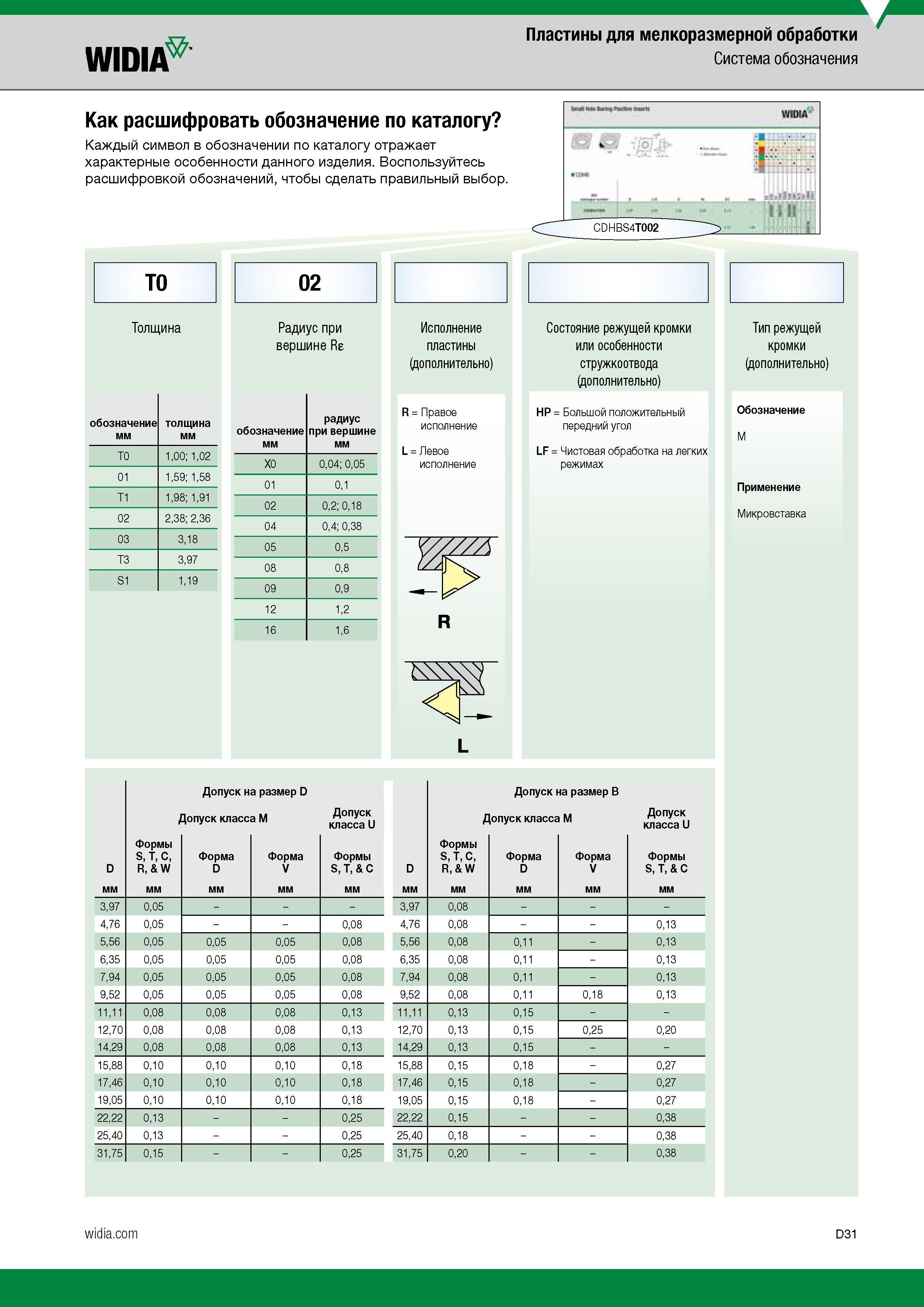

Пластины для мелкоразмерной обработки WIDIA Система обозначения Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначений, чтобы сделать правильный выбор. T0 02 Толщина Радиус при вершине Re Исполнение пластины (дополнительно) R = Правое исполнение L = Левое исполнение Состояние режущей кромки или особенности стружкоотвода (дополнительно) HP = Большой положительный передний угол LF = Чистовая обработка на легких режимах Тип режущей кромки (дополнительно) Обозначение M Применение Микровставка Допуск на размер D Допуск на размер B Допуск класса М Допуск класса U Допуск класса М Допуск класса U D Формы S, T, C, R, & W Форма D Форма V Формы S, T, & C D Формы S, T, C, R, & W Форма D Форма V Формы S, T, & C мм 3,97 0,05 - 3,97 0,08 - 4,76 0,05 0,08 4,76 0,08 0,13 5,56 0,05 0,05 0,05 0,08 5,56 0,08 0,11 - 0,13 6,35 0,05 0,05 0,05 0,08 6,35 0,08 0,11 - 0,13 7,94 0,05 0,05 0,05 0,08 7,94 0,08 0,11 - 0,13 9,52 0,05 0,05 0,05 0,08 9,52 0,08 0,11 0,18 0,13 11,11 0,08 0,08 0,08 0,13 11,11 0,13 0,15 12,70 0,08 0,08 0,08 0,13 12,70 0,13 0,15 0,25 0,20 14,29 0,08 0,08 0,08 0,13 14,29 0,13 0,15 15,88 0,10 0,10 0,10 0,18 15,88 0,15 0,18 - 0,27 17,46 0,10 0,10 0,10 0,18 17,46 0,15 0,18 - 0,27 19,05 0,10 0,10 0,10 0,18 19,05 0,15 0,18 - 0,27 22,22 0,13 0,25 22,22 0,15 0,38 25,40 0,13 0,25 25,40 0,18 0,38 31,75 0,15 0,25 31,75 0,20 0,38
