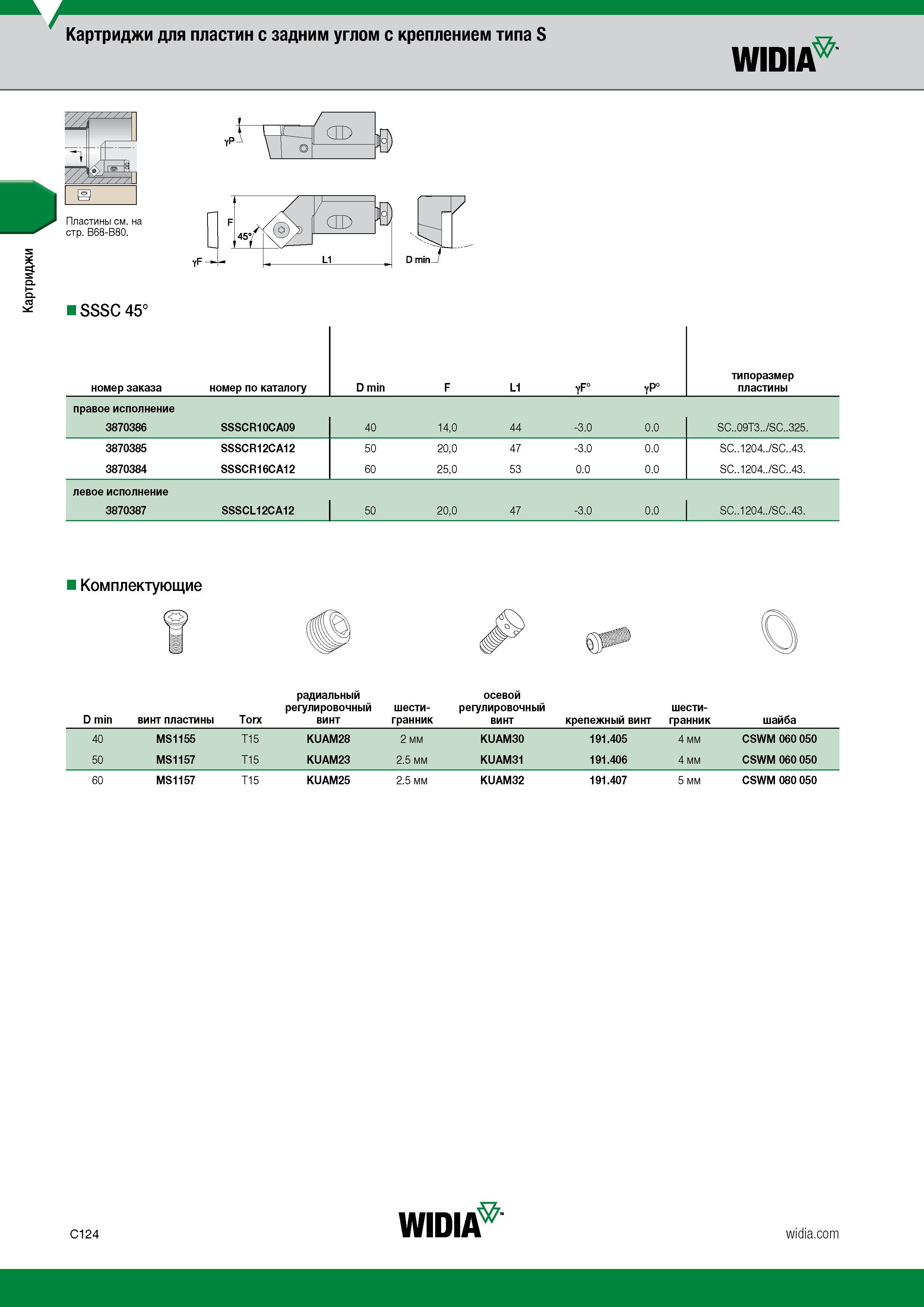

Картриджи Картриджи для пластин с задним углом с креплением типа S WIDIA номер заказа номер по каталогу D min F L1 yF° yP° типоразмер пластины правое исполнение 3870386 SSSCR10CA09 40 14,0 44 -3.0 0.0 SC..09T3../SC..325. 3870385 SSSCR12CA12 50 20,0 47 -3.0 0.0 SC..1204../SC..43. 3870384 SSSCR16CA12 60 25,0 53 0.0 0.0 SC..1204../SC..43. левое исполнение 3870387 SSSCL12CA12 50 20,0 47 -3.0 0.0 SC..1204../SC..43. Комплектующие D min винт пластины Torx радиальным регулировочный винт шести- гранник осевой регулировочный винт крепежный винт шести- гранник шайба 40 MS1155 T15 KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 MS1157 T15 KUAM23 2.5 мм KUAM31 191.406 4 мм CSWM 060 050 60 MS1157 T15 KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050
