349 Каталог WIDIA 2017 Токарный инструмент Резцы и державки со сменными пластинами Стр.C119

Каталог WIDIA 2017 Инструмент токарный станочный Стр. C119 0349 Lab2u

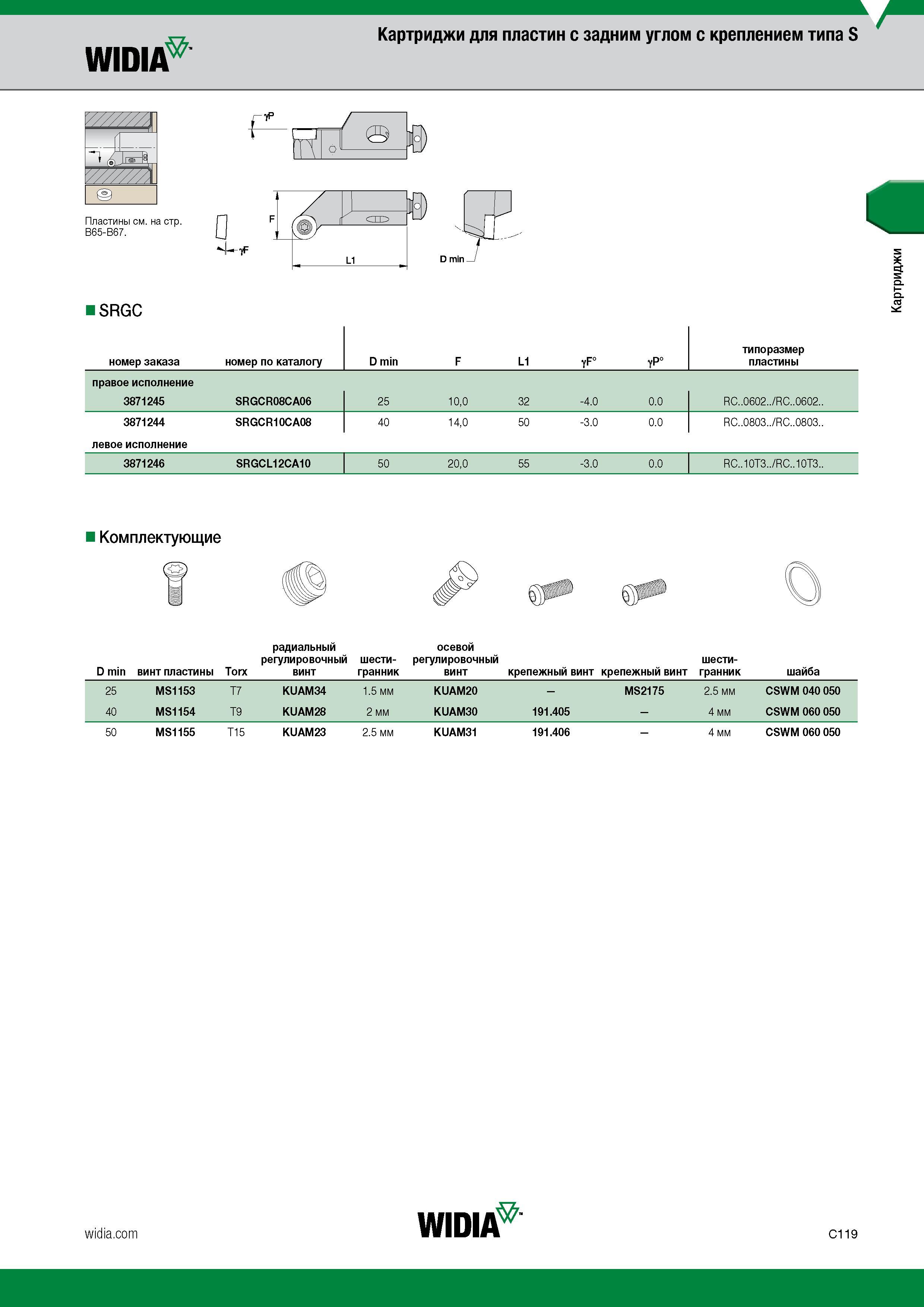

WIDIA Картриджи для пластин с задним углом с креплением типа S fjTEsEi, 3 Пластины см. на стр. В65-В67. / 'W о SRGC номер заказа номер по каталогу D min F L1 yF° yP° типоразмер пластины правое исполнение 3871245 SRGCR08CA06 25 10,0 32 -4.0 0.0 RC..0602../RC..0602.. 3871244 левое исполнение SRGCR10CA08 40 14,0 50 -3.0 0.0 RC..0803../RC..0803.. 3871246 SRGCL12CA10 50 20,0 55 -3.0 0.0 RC..10T3../RC..10T3.. Комплектующие D min винт пластины Torx радиальный регулировочный винт шести- гранник осевой регулировочный винт крепежный винт крепежный винт шести- гранник шайба 25 MS1153 T7 KUAM34 1.5 мм KUAM20 - MS2175 2.5 мм CSWM 040 050 40 MS1154 T9 KUAM28 2 мм KUAM30 191.405 - 4 мм CSWM 060 050 50 MS1155 T15 KUAM23 2.5 мм KUAM31 191.406 4 мм CSWM 060 050 WIDIA C119 Картриджи
