342 Каталог WIDIA 2017 Токарный инструмент Резцы и державки со сменными пластинами Стр.C112

Каталог WIDIA 2017 Инструмент токарный станочный Стр. C112 0342 Lab2u

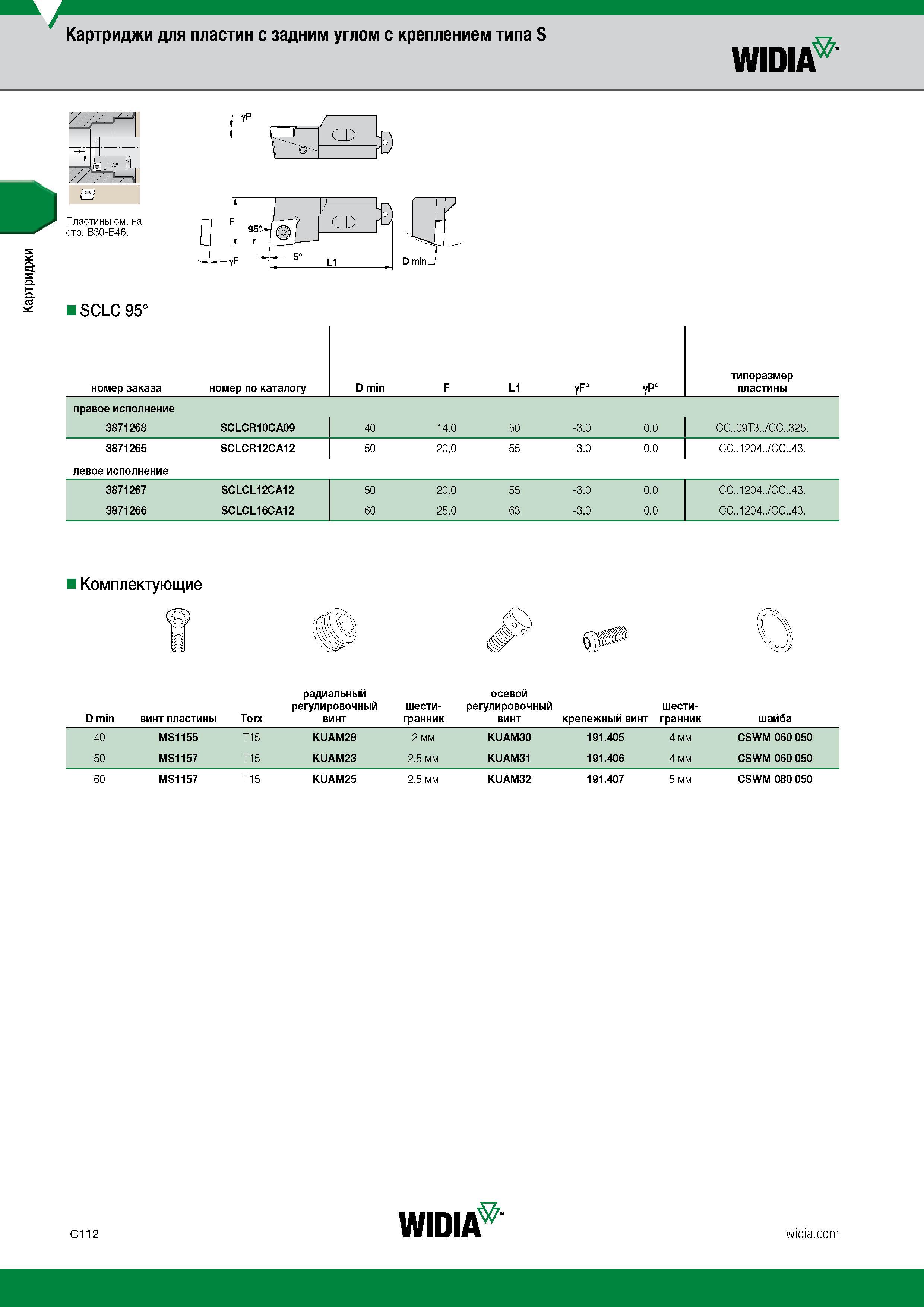

Картриджи Картриджи для пластин с задним углом с креплением типа S WIDIA Пластины см. на стр. В30-В46. f уР OD SCLC 95° номер заказа номер по каталогу D min F L1 YF° YP° типоразмер пластины правое исполнение 3871268 SCLCR10CA09 40 14,0 50 -3.0 0.0 CC..09T3../CC..325. 3871265 SCLCR12CA12 50 20,0 55 -3.0 0.0 CC..1204../CC..43. левое исполнение 3871267 SCLCL12CA12 50 20,0 55 -3.0 0.0 CC..1204../CC..43. 3871266 SCLCL16CA12 60 25,0 63 -3.0 0.0 CC..1204../CC..43. Комплектующие D min винт пластины Torx радиальный регулировочный винт шести- гранник осевой регулировочный винт крепежный винт шести- гранник шайба 40 MS1155 T15 KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 MS1157 T15 KUAM23 2.5 мм KUAM31 191.406 4 мм CSWM 060 050 60 MS1157 T15 KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 C112 WIDIA
