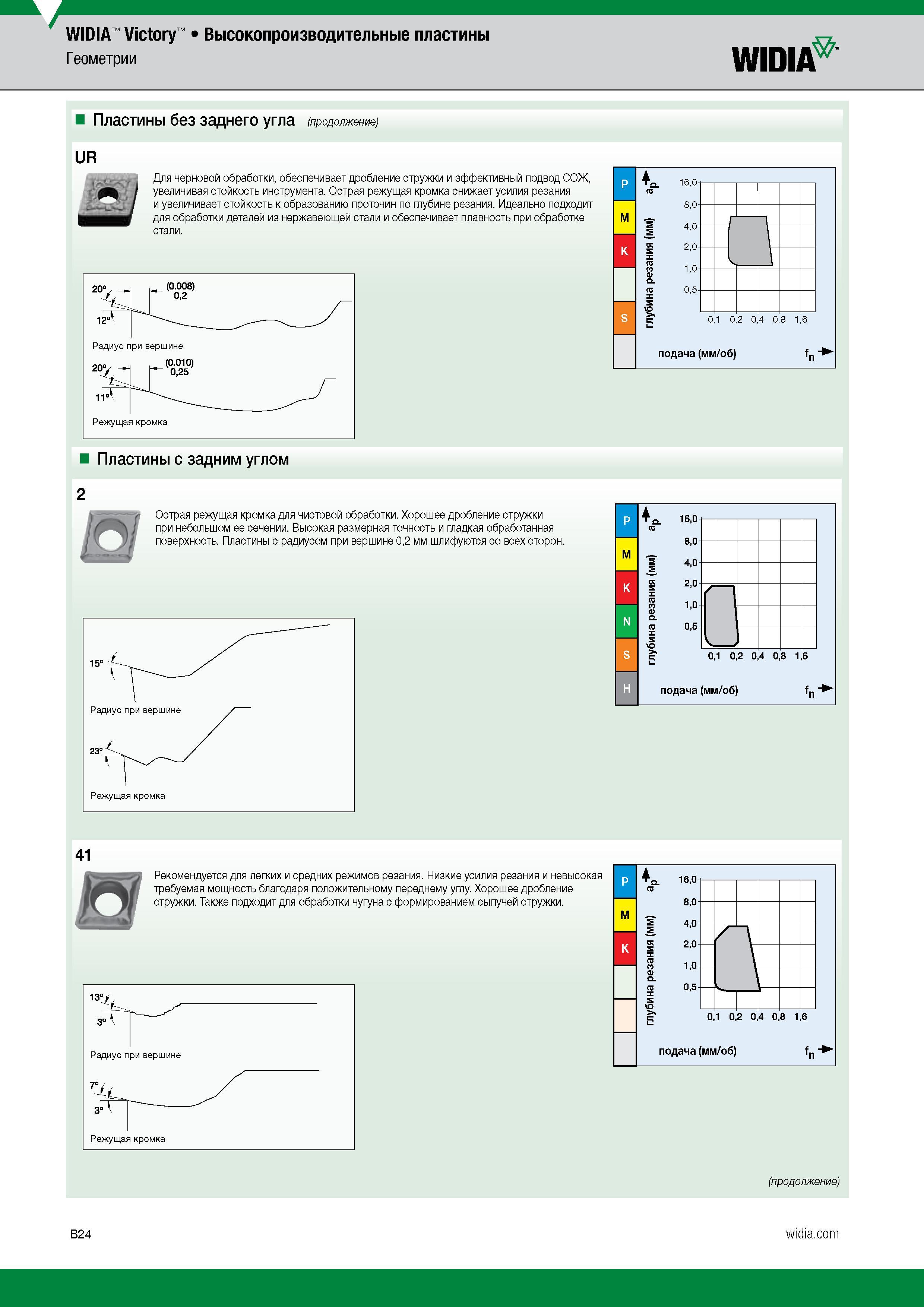

WIDIA Victory Геометрии Высокопроизводительные пластины WIDIA Пластины без заднего угла (продолжение) UR Для черновой обработки, обеспечивает дробление стружки и эффективный подвод СОЖ, увеличивая стойкость инструмента. Острая режущая кромка снижает усилия резания и увеличивает стойкость к образованию проточин по глубине резания. Идеально подходит для обработки деталей из нержавеющей стали и обеспечивает плавность при обработке стали. н 20° 12° Радиус при вершине 20' (0.010) 0,25 11° Режущая кромка Пластины с задним углом 2 т Острая режущая кромка для чистовой обработки. Хорошее дробление стружки при небольшом ее сечении. Высокая размерная точность и гладкая обработанная поверхность. Пластины с радиусом при вершине 0,2 мм шлифуются со всех сторон. 16,0 8,0 4.0 2.0 1,0 0,5 0,1 0,2 0,4 0,8 1, подача (мм/об) 41 т Рекомендуется для легких и средних режимов резания. Низкие усилия резания и невысокая требуемая мощность благодаря положительному переднему углу. Хорошее дробление стружки. Также подходит для обработки чугуна с формированием сыпучей стружки. И 0,1 0,2 0,4 0,8 1,( подача (мм/об) (продолжение) M K П M K П
