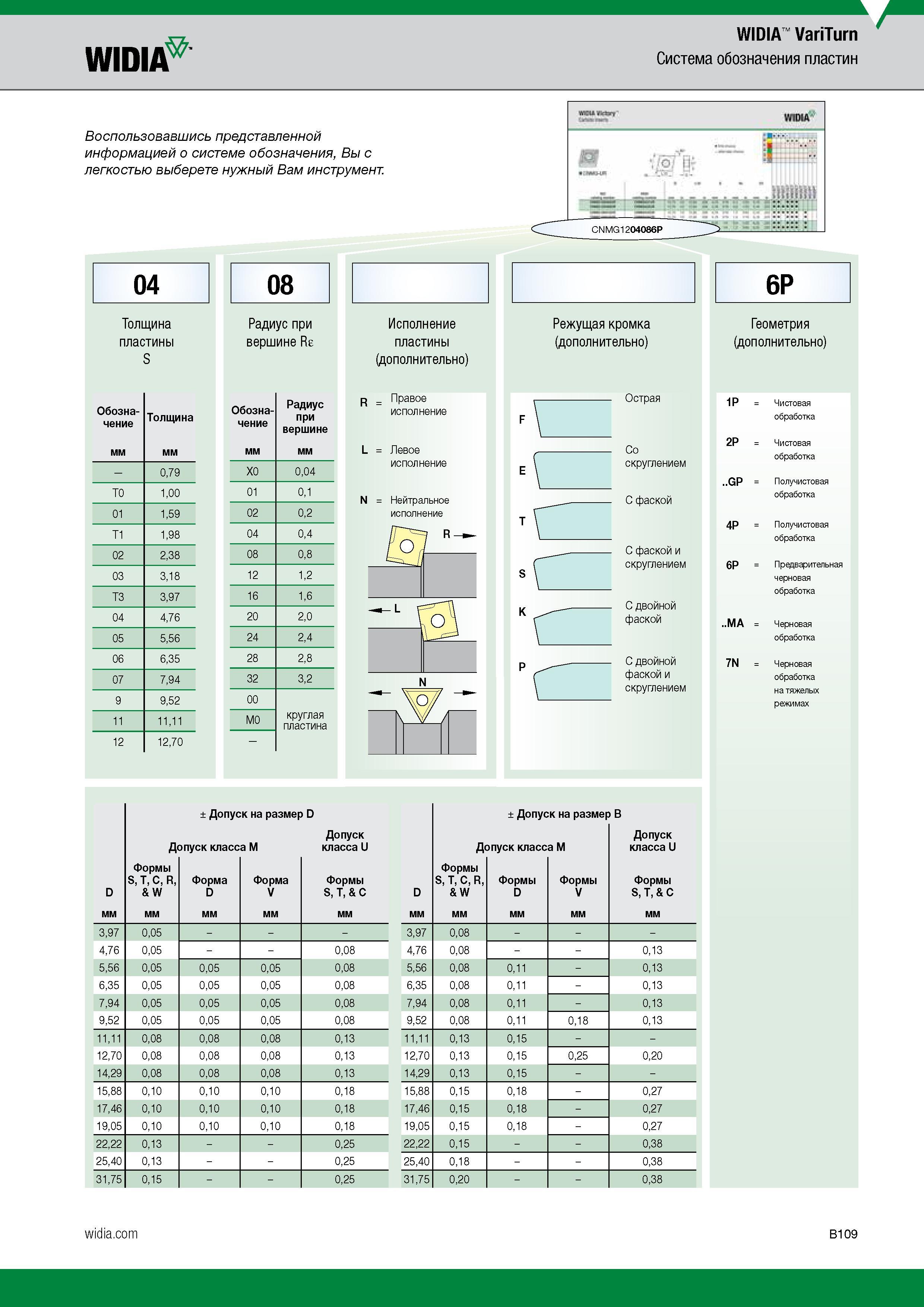

WIDIA VariTurn WIDIA Система обозначения пластин Воспользовавшись представленной информацией о системе обозначения, Вы с легкостью выберете нужный Вам инструмент. 04 08 6P Толщина пластины S Радиус при вершине Re Исполнение пластины (дополнительно) Режущая кромка (дополнительно) Геометрия (дополнительно) Обозна- чение Толщина Обозна- чение Радиус при вершине мм - 0,79 X0 0,04 T0 1,00 01 0,1 01 1,59 02 0,2 T1 1,98 04 0,4 02 2,38 08 0,8 03 3,18 12 1,2 T3 3,97 16 1,6 04 4,76 20 2,0 05 5,56 24 2,4 06 6,35 28 2,8 07 7,94 32 3,2 9 9,52 00 Ни 11,11 M0 круглая пластина 12 12,70 - \ Острая F Со скруглением С фаской тГ С фаской и sf скруглением С двойной т фаской P P С двойной фаской и \ скруглением 1P = Чистовая 2P = Чистовая ..MA 7N ..GP = Получистовая 4P 6P = Предварительная черновая Получистовая Черновая Черновая на тяжелых режимах ± Допуск на размер D Допуск класса M Допуск класса U Формы S, T, C, R, Форма Форма Формы D & W D V S, T, & C мм 3,97 0,05 - 4,76 0,05 0,08 5,56 0,05 0,05 0,05 0,08 6,35 0,05 0,05 0,05 0,08 7,94 0,05 0,05 0,05 0,08 9,52 0,05 0,05 0,05 0,08 11,11 0,08 0,08 0,08 0,13 12,70 0,08 0,08 0,08 0,13 14,29 0,08 0,08 0,08 0,13 15,88 0,10 0,10 0,10 0,18 17,46 0,10 0,10 0,10 0,18 19,05 0,10 0,10 0,10 0,18 22,22 0,13 0,25 25,40 0,13 0,25 31,75 0,15 0,25 ± Допуск на размер B Допуск класса M Допуск класса U D Формы S, T, C, R, & W Формы D Формы V Формы S, T, & C мм 3,97 0,08 - 4,76 0,08 0,13 5,56 0,08 0,11 - 0,13 6,35 0,08 0,11 - 0,13 7,94 0,08 0,11 - 0,13 9,52 0,08 0,11 0,18 0,13 11,11 0,13 0,15 12,70 0,13 0,15 0,25 0,20 14,29 0,13 0,15 15,88 0,15 0,18 - 0,27 17,46 0,15 0,18 - 0,27 19,05 0,15 0,18 - 0,27 22,22 0,15 0,38 25,40 0,18 0,38 31,75 0,20 0,38
