309 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.Q11

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. Q11 0309 Lab2u

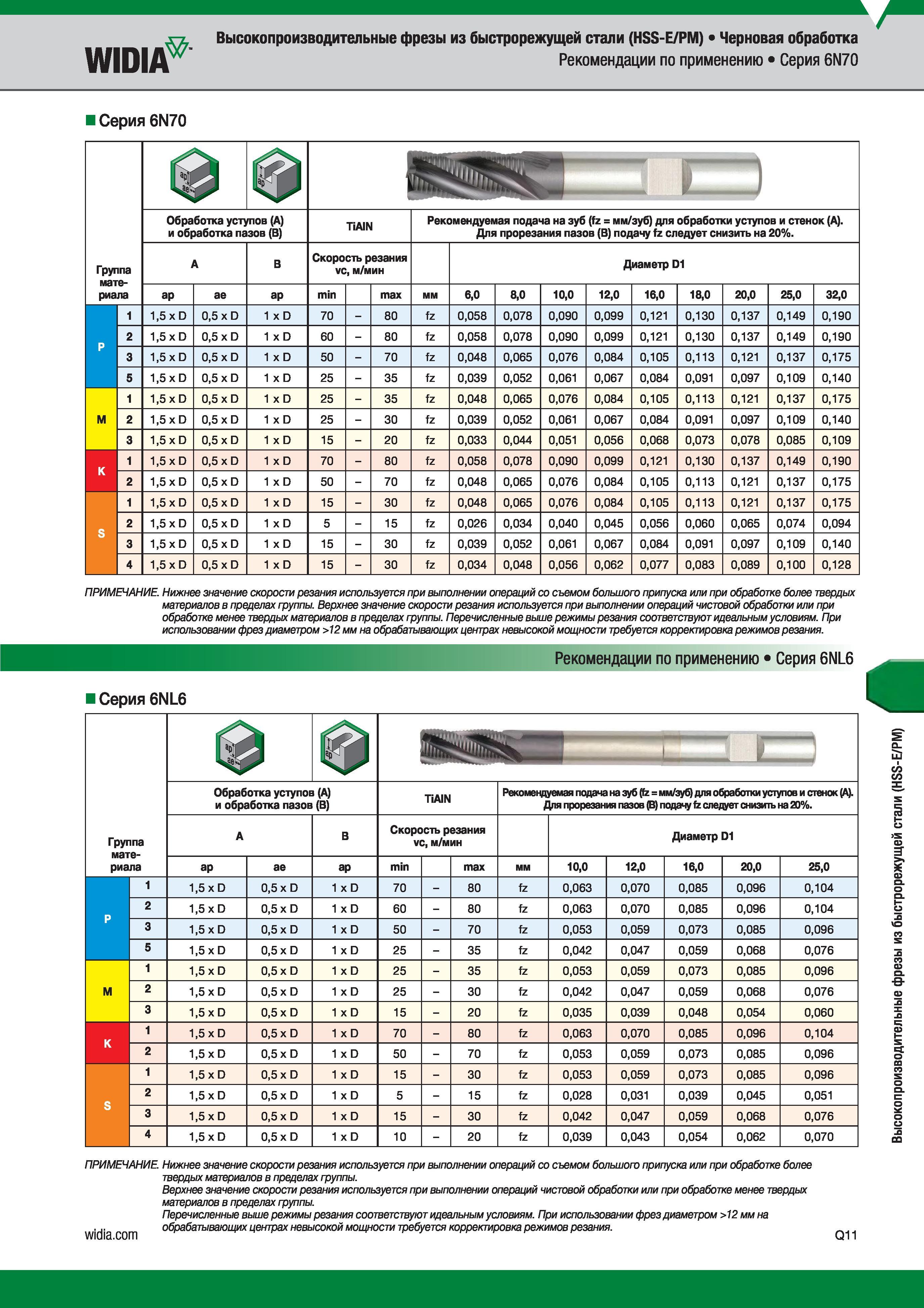

j-tl Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM) Черновая обработка WIDIA Рекомендации по применению серия 6N70 серия 6N70 Группа материала i 1 W llll “ Обработка уступов (А) и обработка пазов (В) TiAIN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ае ap min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 32,0 1 м 1 - 1,5 х D 0,5 xD 1 xD 70 - 80 fz 0,058 0,078 0,090 0,099 0,121 0,130 0,137 0,149 0,190 2 1,5 х D 0,5 xD 1 xD 60 - 80 fz 0,058 0,078 0,090 0,099 0,121 0,130 0,137 0,149 0,190 1,5 х D 0,5 xD 1 xD 50 - 70 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 1,5 х D 0,5 xD 1 xD 25 - 35 fz 0,039 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,140 1 1,5 х D 0,5 xD 1 xD 25 - 35 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 2 1,5 х D 0,5 xD 1 xD 25 - 30 fz 0,039 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,140 3 1,5 х D 0,5 xD 1 xD 15 - 20 fz 0,033 0,044 0,051 0,056 0,068 0,073 0,078 0,085 0,109 - 1,5 х D 0,5 xD 1 xD 70 - 80 fz 0,058 0,078 0,090 0,099 0,121 0,130 0,137 0,149 0,190 2 1,5 х D 0,5 xD 1 xD 50 - 70 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 - 1,5 х D 0,5 xD 1 xD 15 - 30 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 2 1,5 х D 0,5 xD 1 xD 5 - 15 fz 0,026 0,034 0,040 0,045 0,056 0,060 0,065 0,074 0,094 1,5 х D 0,5 xD 1 xD 15 - 30 fz 0,039 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,140 1,5 х D 0,5 xD 1 xD 15 - 30 fz 0,034 0,048 0,056 0,062 0,077 0,083 0,089 0,100 0,128 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Рекомендации по применению серия 6NL6 I серия 6NL6 Группа материала '1 :'СД Обработка уступов (А) и обработка пазов (В) TiAIN Рекомендуемая подача на зуб (fz=мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ае ap min max мм 10,0 12,0 16,0 20,0 25,0 1 м 1 1,5 х D 0,5 xD 1 xD 70 - 80 fz 0,063 0,070 0,085 0,096 0,104 2 1,5 х D 0,5 xD 1 xD 60 - 80 fz 0,063 0,070 0,085 0,096 0,104 3 1,5 х D 0,5 xD 1 xD 50 - 70 fz 0,053 0,059 0,073 0,085 0,096 5 1,5 х D 0,5 xD 1 xD 25 - 35 fz 0,042 0,047 0,059 0,068 0,076 1 1,5 х D 0,5 xD 1 xD 25 - 35 fz 0,053 0,059 0,073 0,085 0,096 2 1,5 х D 0,5 xD 1 xD 25 - 30 fz 0,042 0,047 0,059 0,068 0,076 3 1,5 х D 0,5 xD 1 xD 15 - 20 fz 0,035 0,039 0,048 0,054 0,060 к 1 1,5 х D 0,5 xD 1 xD 70 - 80 fz 0,063 0,070 0,085 0,096 0,104 2 1,5 х D 0,5 xD 1 xD 50 - 70 fz 0,053 0,059 0,073 0,085 0,096 S 1 1,5 х D 0,5 xD 1 xD 15 - 30 fz 0,053 0,059 0,073 0,085 0,096 2 1,5 х D 0,5 xD 1 xD 5 - 15 fz 0,028 0,031 0,039 0,045 0,051 3 1,5 х D 0,5 xD 1 xD 15 - 30 fz 0,042 0,047 0,059 0,068 0,076 4 1,5 х D 0,5 xD 1 xD 10 - 20 fz 0,039 0,043 0,054 0,062 0,070 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на .0. обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM)
