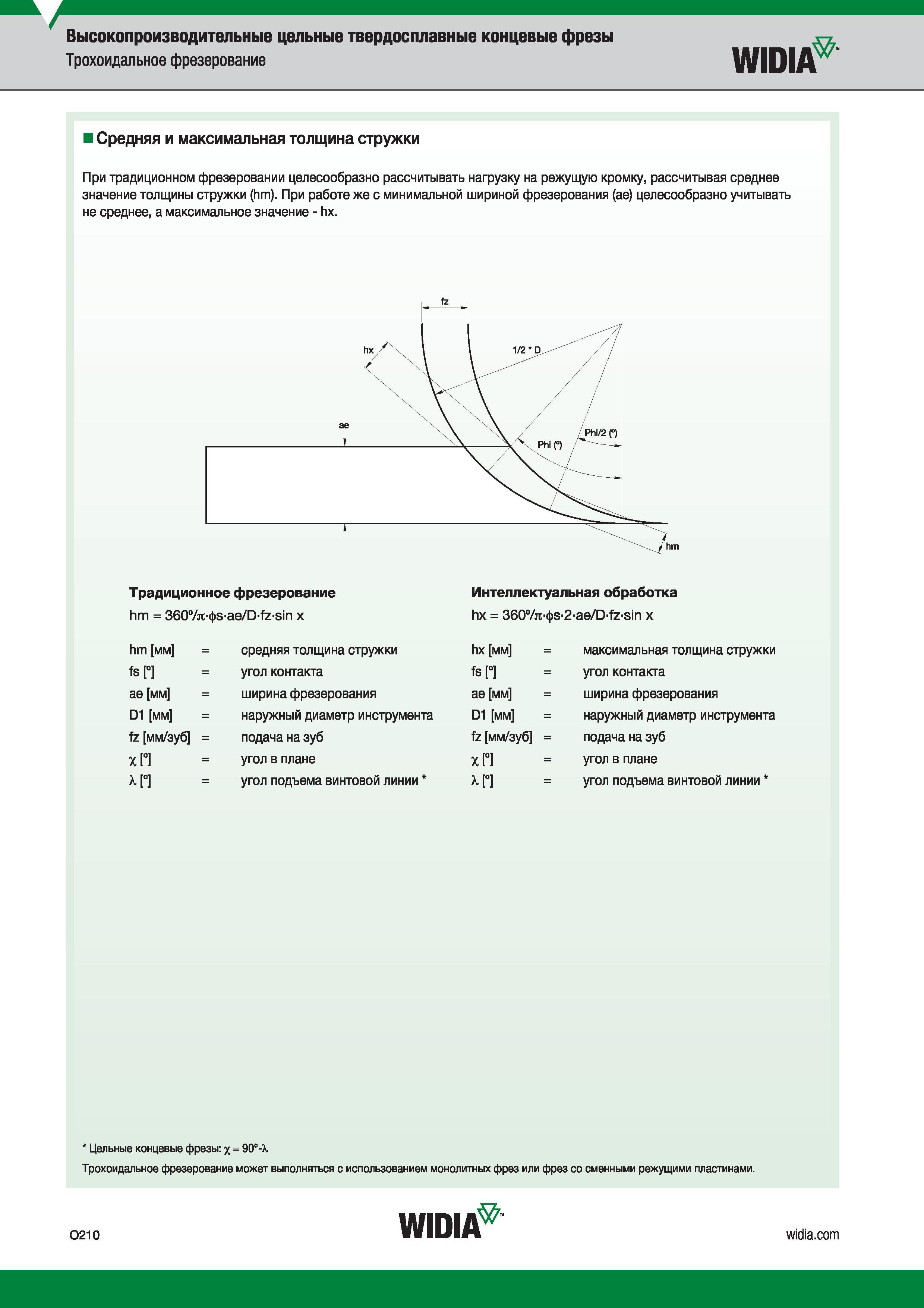

Высокопроизводительные цельные твердосплавные концевые фрезы Трохоидальное фрезерование WIDIA № Средняя и максимальная толщина стружки При традиционном фрезеровании целесообразно рассчитывать нагрузку на режущую кромку, рассчитывая среднее значение толщины стружки (hm). При работе же с минимальной шириной фрезерования (ае) целесообразно учитывать не среднее, а максимальное значение - hx. Традиционное фрезерование hm = 360°/n-s-ae/D-fz-sin х hm мм = средняя толщина стружки fs ° = угол контакта ае мм = ширина фрезерования D1 мм = наружный диаметр инструмента fz мм/зуб = подача на зуб X П = угол в плане к ° = угол подъема винтовой линии Интеллектуальная обработка hx = 360°/n-s-2-ae/D-fz-sin х hx мм = максимальная толщина стружки fs ° = угол контакта ае мм = ширина фрезерования D1 мм = наружный диаметр инструмента fz мм/зуб = подача на зуб X ° = угол в плане к ° = угол подъема винтовой линии Цельные концевые фрезы: х = 90°-X Трохоидальное фрезерование может выполняться с использованием монолитных фрез или фрез со сменными режущими пластинами. 0210 WIDIA
