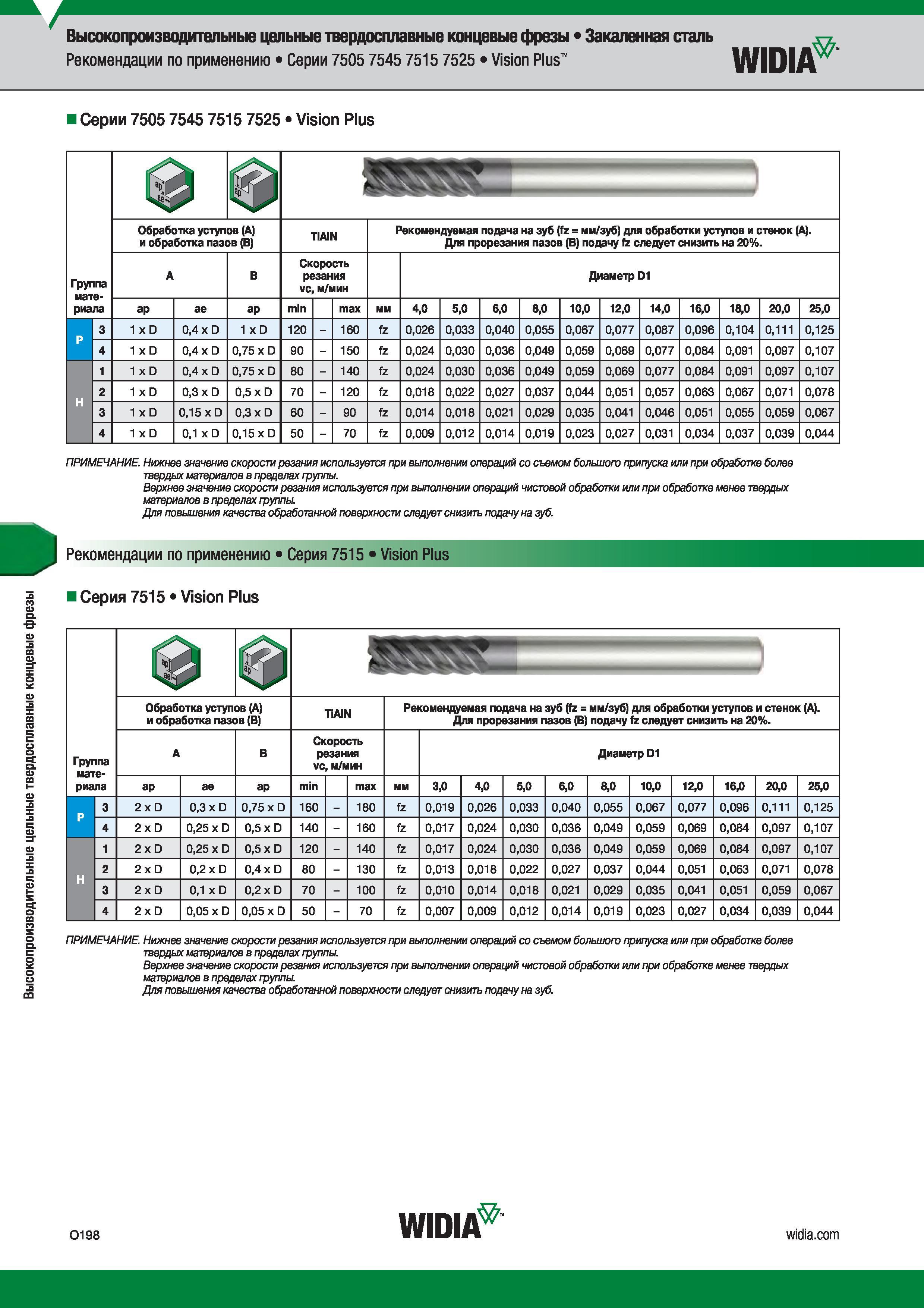

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь ГГ Рекомендации по применению серии 7505 7545 7515 7525 Vision Plus WIDIA серии 7505 7545 7515 7525 Vision Plus Группа материала Ф I i SJHBBC J 111 1 Обработка уступов (А) и обработка пазов (В) TiAIN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ae ap min max мм 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 Р Н 3 1 xD 0,4 xD 1 xD 120 - 160 fz 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125 4 1 xD 0,4 xD 0,75 x D 90 - 150 fz 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107 1 1 xD 0,4 xD 0,75 x D 80 - 140 fz 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107 2 1 xD 0,3 xD 0,5 xD 70 - 120 fz 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078 3 1 xD 0,15 xD 0,3 xD 60 - 90 fz 0,014 0,018 0,021 0,029 0,035 0,041 0,046 0,051 0,055 0,059 0,067 4 1 xD 0,1 xD 0,15 xD 50 - 70 fz 0,009 0,012 0,014 0,019 0,023 0,027 0,031 0,034 0,037 0,039 0,044 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению серия 7515 Vision Plus серия 7515 Vision Plus Группа материала ф Обработка уступов (A) и обработка пазов (В) TiAIN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ае ар min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 D 3 2 х D 0,3 xD 0,75 х D 160 - 180 fz 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,096 0,111 0,125 4 2 х D 0,25 х D 0,5 xD 140 - 160 fz 0,017 0,024 0,030 0,036 0,049 0,059 0,069 0,084 0,097 0,107 H 1 2 х D 0,25 х D 0,5 xD 120 - 140 fz 0,017 0,024 0,030 0,036 0,049 0,059 0,069 0,084 0,097 0,107 2 2 х D 0,2 xD 0,4 xD 80 130 fz 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,063 0,071 0,078 3 2 х D 0,1 xD 0,2 xD 70 - 100 fz 0,010 0,014 0,018 0,021 0,029 0,035 0,041 0,051 0,059 0,067 4 2 х D 0,05 х D 0,05 x D 50 - 70 fz 0,007 0,009 0,012 0,014 0,019 0,023 0,027 0,034 0,039 0,044 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб.
