210 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.O184

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. O184 0210 Lab2u

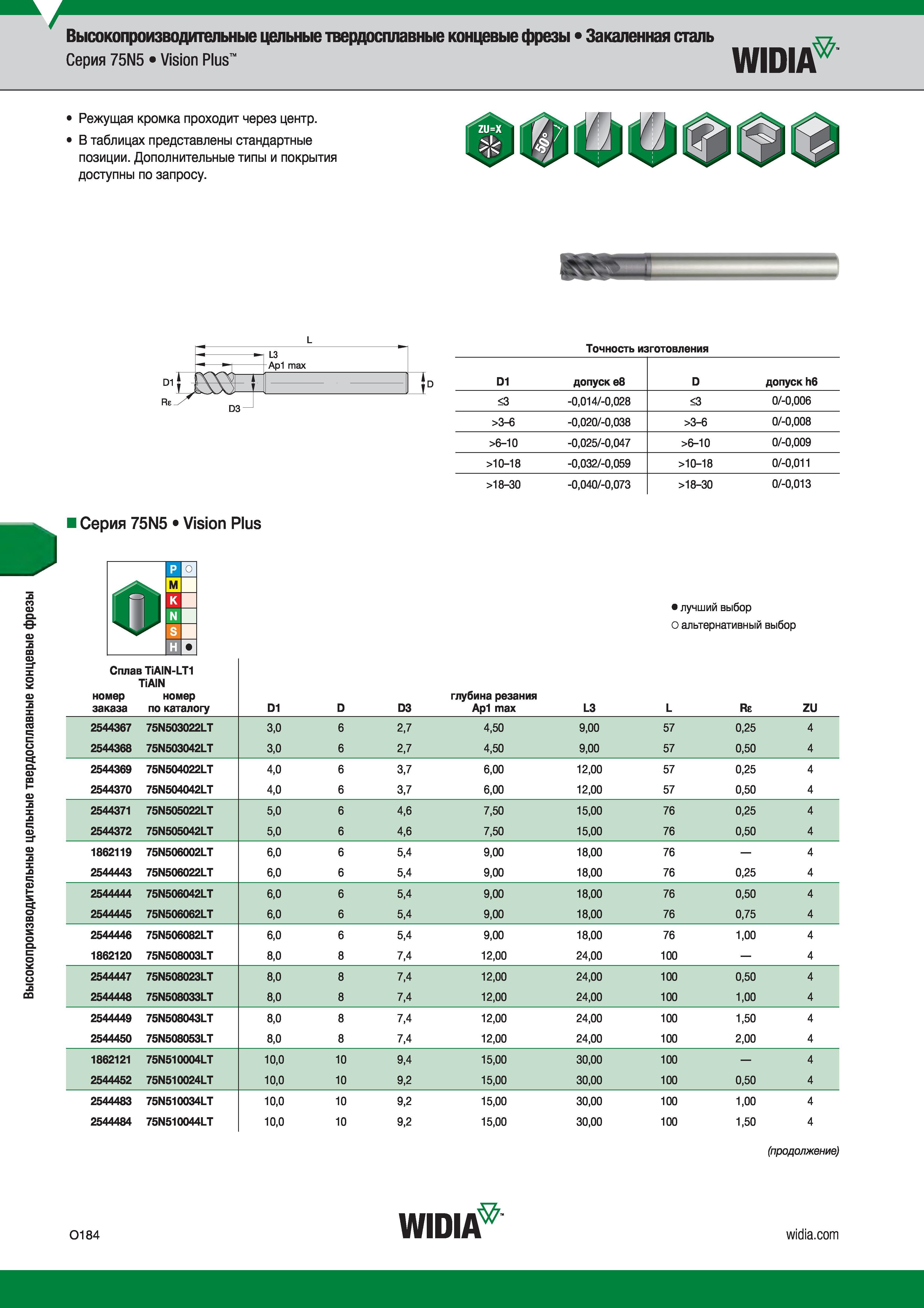

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь серия 75N5 Vision Plus WIDIA Режущая кромка проходит через центр. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. D1 Re 2 - L3 Ap1 max k I t D3 Точность изготовления D1 допуск e8 D допуск h6 <3 -0,014/-0,028 <3 0/-0,006 >3-6 -0,020/-0,038 >3-6 0/-0,008 >6-10 -0,025/-0,047 >6-10 0/-0,009 >10-18 -0,032/-0,059 >10-18 0/-0.011 >18-30 -0,0407-0,073 >18-30 0/-0.013 серия 75N5 Vision Plus Лучший и альтернативный выбор инструмента Сплав TIAIN-LT1 TiAIN номер заказа по каталогу D1 D D3 глубина резания Ар1 max L3 L Re zu 2544367 75N503022LT 3,0 6 2,7 4,50 9,00 57 0,25 4 2544368 75N503042LT 3,0 6 2,7 4,50 9,00 57 0,50 4 2544369 75N504022LT 4,0 6 3,7 6,00 12,00 57 0,25 4 2544370 75N504042LT 4,0 6 3,7 6,00 12,00 57 0,50 4 2544371 75N505022LT 5,0 6 4,6 7,50 15,00 76 0,25 4 2544372 75N505042LT 5,0 6 4,6 7,50 15,00 76 0,50 4 1862119 75N506002LT 6,0 6 5,4 9,00 18,00 76 4 2544443 75N506022LT 6,0 6 5,4 9,00 18,00 76 0,25 4 2544444 75N506042LT 6,0 6 5,4 9,00 18,00 76 0,50 4 2544445 75N506062LT 6,0 6 5,4 9,00 18,00 76 0,75 4 2544446 75N506082LT 6,0 6 5,4 9,00 18,00 76 1,00 4 1862120 75N508003LT 8,0 8 7,4 12,00 24,00 100 4 2544447 75N508023LT 8,0 8 7,4 12,00 24,00 100 0,50 4 2544448 75N508033LT 8,0 8 7,4 12,00 24,00 100 1,00 4 2544449 75N508043LT 8,0 8 7,4 12,00 24,00 100 1,50 4 2544450 75N508053LT 8,0 8 7,4 12,00 24,00 100 2,00 4 1862121 75N510004LT 10,0 10 9,4 15,00 30,00 100 4 2544452 75N510024LT 10,0 10 9,2 15,00 30,00 100 0,50 4 2544483 75N510034LT 10,0 10 9,2 15,00 30,00 100 1,00 4 2544484 75N510044LT 10,0 10 9,2 15,00 30,00 100 1,50 4 (продолжение) 0184 WIDIA
