155 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.O129

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. O129 0155 Lab2u

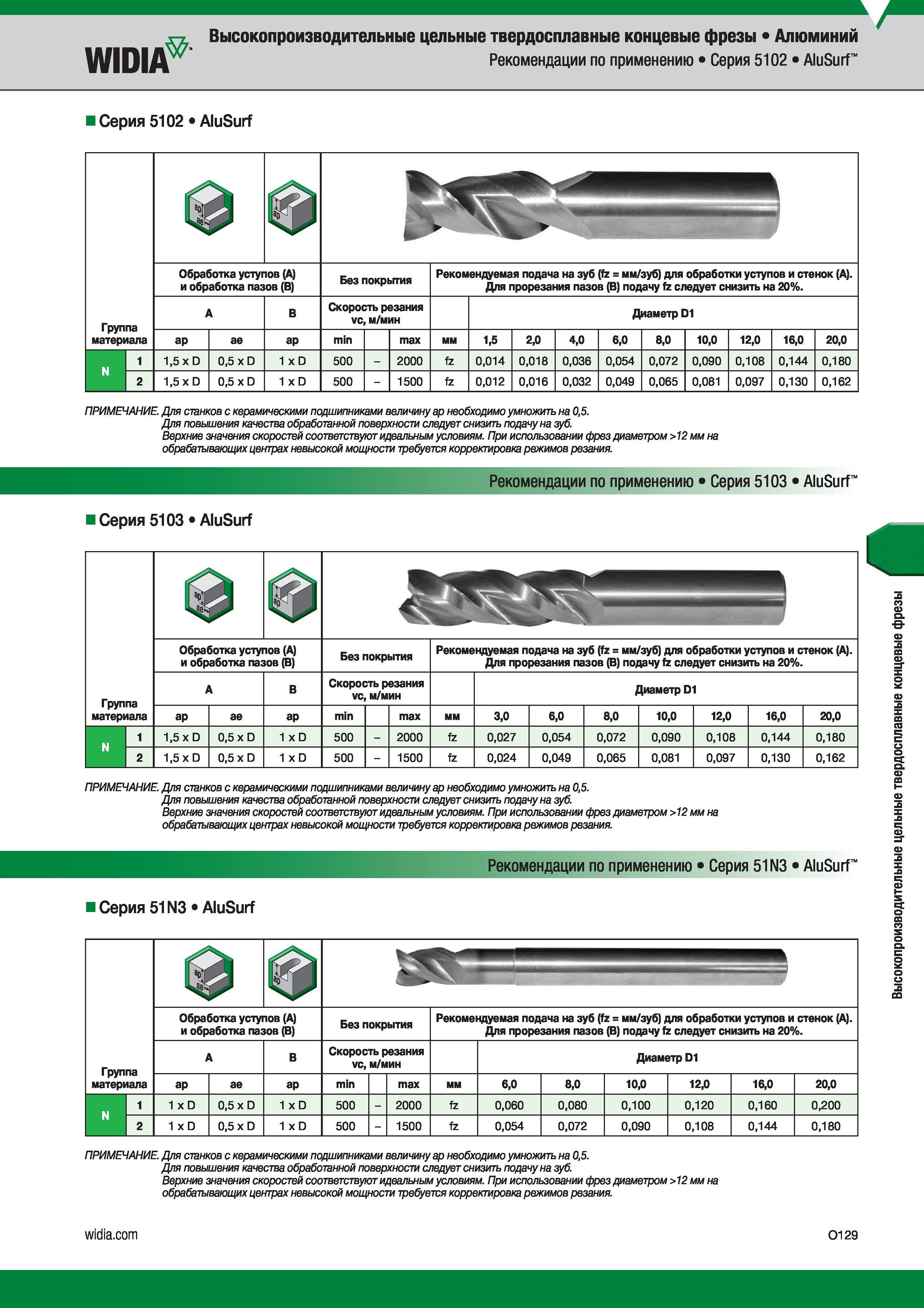

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий WIDIA Рекомендации по применению серия 5102 AluSurf серия 5102 AluSurf Группа материала % Ф Обработка уступов (А) и обработка пазов (В) Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А в Скорость резания vc, м/мин Диаметр D1 ар ае ар min max мм 1,5 2,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 I 1 1,5 xD 0,5 xD 1 xD 500 - 2000 fz 0,014 0,018 0,036 0,054 0,072 0,090 0,108 0,144 0,180 И 1,5 xD 0,5 xD 1 xD 500 - 1500 fz 0,012 0,016 0,032 0,049 0,065 0,081 0,097 0,130 0,162 ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ар необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Рекомендации по применению серия 5103 AluSurf" I серия 5103 AluSurf Группа материала 5 0 Обработка уступов (А) и обработка пазов (В) Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ае ар min max мм 3,0 6,0 8,0 10,0 12,0 16,0 20,0 I 1 1,5 xD 0,5 xD 1 xD 500 - 2000 fz 0,027 0,054 0,072 0,090 0,108 0,144 0,180 1,5 xD 0,5 xD 1 xD 500 - 1500 fz 0,024 0,049 0,065 0,081 0,097 0,130 0,162 ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ар необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. I серия 51 N3 AluSurf Рекомендации по применению серия 51 N3 AluSurf" Обработка уступов (А) и обработка пазов (В) Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. Группа материала Скорость резания vc, м/мин Диаметр D1 ар ае ар 6,0 8,0 10,0 12,0 16,0 20,0 1 xD 0,5 xD 1 xD 500 2000 0,060 0,080 0,100 0,120 0,160 0,200 1 xD 0,5 xD 1 xD 500 1500 0,054 0,072 0,090 0,108 0,144 0,180 ПРИМЕЧАНИЕ. Для станков с керамическими подшипниками величину ар необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. 0129 Высокопроизводительные цельные твердосплавные концевые фрезы
