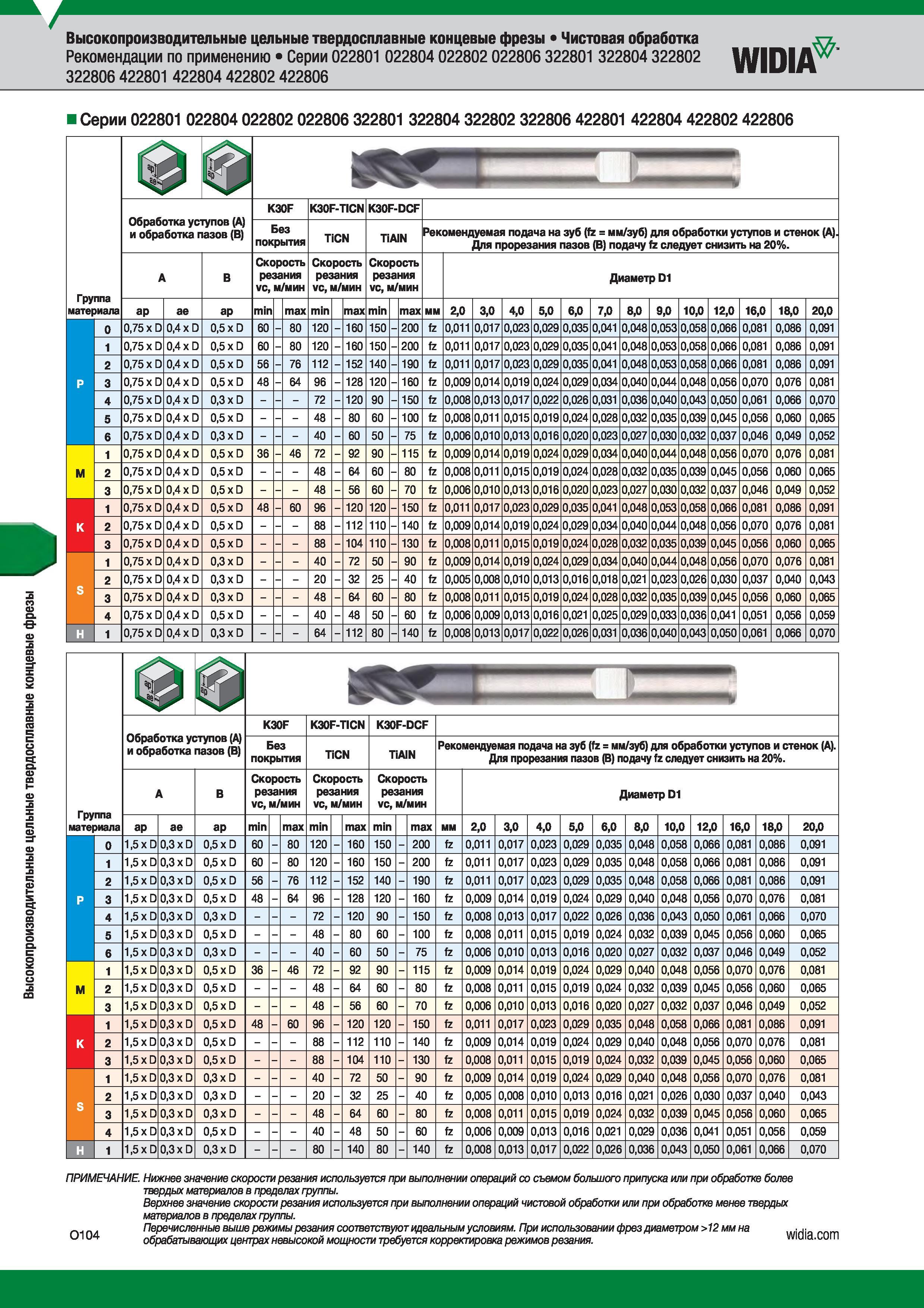

Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка х-т. Рекомендации по применению серии 022801 022804 022802 022806 322801 322804 322802 WIDIA 322806 422801 422804 422802 422806 и серии 022801 022804 022802 022806 322801 322804 322802 322806 422801 422804 422802 422806 руппа материала 40 Обработка уступов (А) и обработка пазов (В) K30F K30F-TICN K30F-DCF Без покрытия TiCN TiAIN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А B Скорость резания vc, м/мин Диаметр D1 ар ae ap min max min max min max мм 2,0 3,0 4>0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 16,0 18,0 20,0 I м 0 0,75 х D 0,4 xD 0,5 xD 60 - 80 120 - 160 150 - 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 1 0,75 х D 0,4 xD 0,5 xD 60 - 80 120 - 160 150 - 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 2 0,75 х D 0,4 xD 0,5 xD 56 - 76 112 - 152 140 - 190 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 3 0,75 х D 0,4 xD 0,5 xD 48 - 64 96 - 128 120 - 160 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 4 0,75 х D 0,4 xD 0,3 xD 72 - 120 90 - 150 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070 5 0,75 х D 0,4 xD 0,5 xD 48 - 80 60 - 100 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 6 0,75 х D 0,4 xD 0,3 xD 40 - 60 50 - 75 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052 1 0,75 х D 0,4 xD 0,5 xD 36 - 46 72 - 92 90 - 115 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 2 0,75 х D 0,4 xD 0,5 xD 48 - 64 60 - 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 3 0,75 х D 0,4 xD 0,5 xD 48 - 56 60 - 70 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052 к 1 0,75 xD 0,4 xD 0,5 xD 48 - 60 96 - 120 120 - 150 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 2 0,75 xD 0,4 xD 0,5 xD 88 - 112 110 - 140 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 S 3 0,75 xD 0,4 xD 0,5 xD 88 - 104 110 - 130 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 1 0,75 х D 0,4 xD 0,3 xD 40 - 72 50 - 90 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 2 0,75 x D 0,4 xD 0,3 xD 20 - 32 25 - 40 fz 0,005 0,008 0,010 0,013 0,016 0,018 0,021 0,023 0,026 0,030 0,037 0,040 0,043 3 0,75 x D 0,4 xD 0,3 xD 48 - 64 60 - 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 н 4 0,75 x D 0,4 xD 0,5 xD 40 - 48 50 - 60 fz 0,006 0,009 0,013 0,016 0,021 0,025 0,029 0,033 0,036 0,041 0,051 0,056 0,059 1 0,75 x D 0,4 xD 0,3 xD 64 - 112 80 - 140 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070 4 Ы lo 55 f “ с - K30F K30F-TICN K30F-DCF иораоотка уступов до и обработка пазов (В) Без покрытия TiCN TiAIN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. Группа материала А в Скорость резания vc, м/мин Диаметр D1 ар ae ap min max min max min max мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0 0 1,5 xD 0,3 xD 0,5 xD 60 - 80 120 - 160 150 - 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 1 1,5 xD 0,3 xD 0,5 xD 60 - 80 120 - 160 150 - 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 2 1,5 xD 0,3 xD 0,5 xD 56 - 76 112 - 152 140 - 190 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 3 1,5 xD 0,3 xD 0,5 xD 48 - 64 96 - 128 120 - 160 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 4 1,5 xD 0,3 xD 0,3 xD 72 - 120 90 - 150 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070 5 1,5 xD 0,3 xD 0,5 xD 48 - 80 60 - 100 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 6 1,5 xD 0,3 xD 0,3 xD 40 - 60 50 - 75 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052 1 1,5 xD 0,3 xD 0,5 xD 36 - 46 72 - 92 90 - 115 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 M 2 1,5 xD 0,3 xD 0,5 xD 48 - 64 60 - 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 3 1,5 xD 0,3 xD 0,5 xD 48 - 56 60 - 70 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052 1 1,5 xD 0,3 xD 0,5 xD 48 - 60 96 - 120 120 - 150 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 К 2 1,5 xD 0,3 xD 0,5 xD 88 - 112 110 - 140 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 3 1,5 xD 0,3 xD 0,5 xD 88 - 104 110 - 130 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 1 1,5 xD 0,3 xD 0,3 xD 40 - 72 50 - 90 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 2 1,5 xD 0,3 xD 0,3 xD 20 - 32 25 - 40 fz 0,005 0,008 0,010 0,013 0,016 0,021 0,026 0,030 0,037 0,040 0,043 s 3 1,5 xD 0,3 xD 0,3 xD 48 - 64 60 - 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 4 1,5 xD 0,3 xD 0,5 xD 40 - 48 50 - 60 fz 0,006 0,009 0,013 0,016 0,021 0,029 0,036 0,041 0,051 0,056 0,059 н 1 1,5 xD 0,3 xD 0,3 xD 80 - 140 80 - 140 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на wiHia nnm обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Wiaia.C0m 0104
