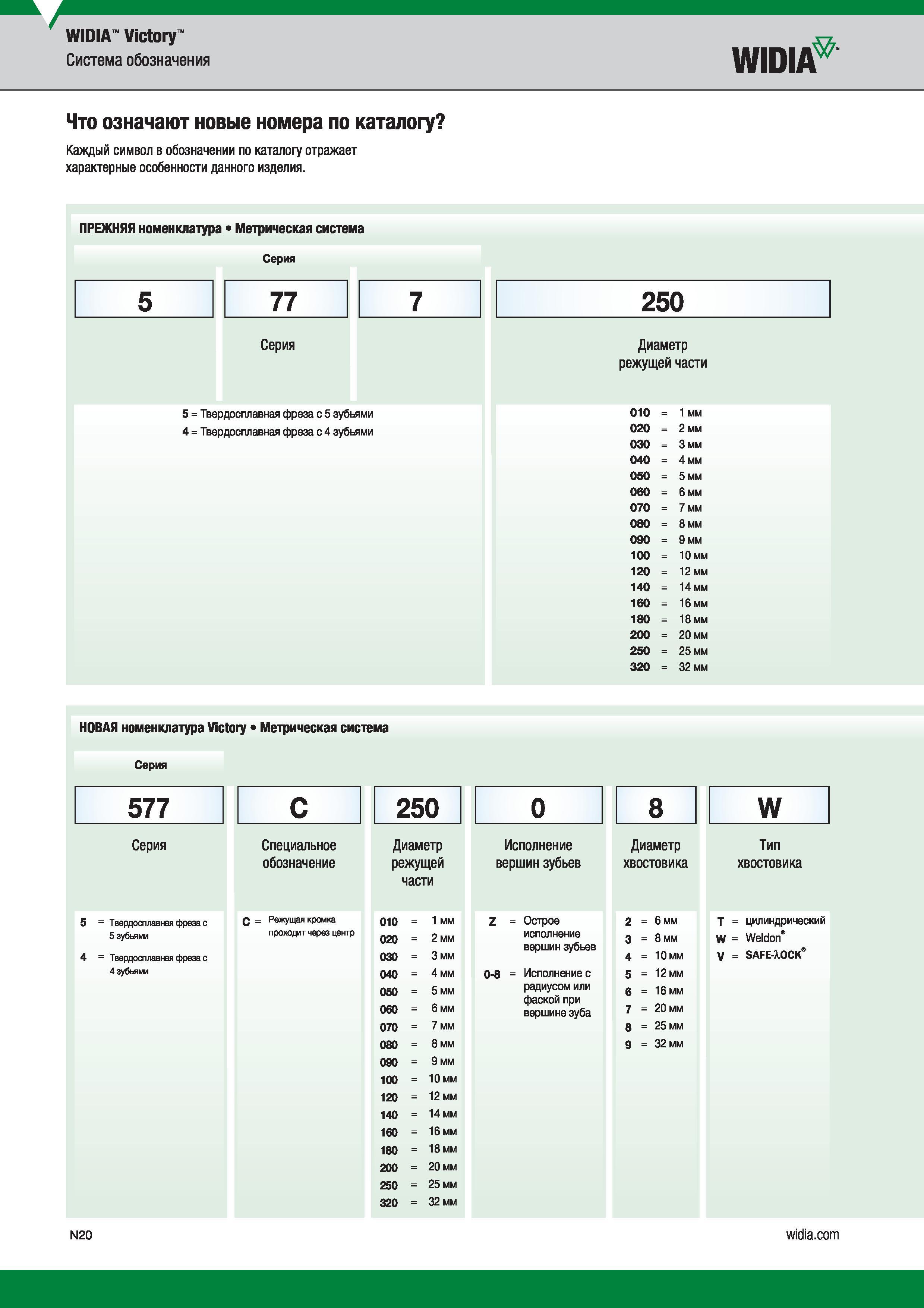

WIDIA Victory Система обозначения WIDIA Что означают новые номера по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. ПРЕЖНЯЯ номенклатура Метрическая система 5 = Твердосплавная фреза с 5 зубьями 4 = Твердосплавная фреза с 4 зубьями серия 5 77 7 250 серия Диаметр режущей части 010 = 1 ММ 020 = 2 мм 030 = 3 мм 040 = 4 мм 050 = 5 мм 060 = 6 мм 070 = 7 мм 080 = 8 мм 090 = 9 мм 100 = 10 мм 120 = 12 мм 140 = 14 мм 160 = 16 мм 180 = 18 мм 200 = 20 мм 250 = 25 мм 320 = 32 мм НОВАЯ номенклатура Victory Метрическая система серия 577 С 250 0 8 W серия Специальное обозначение Диаметр режущей Исполнение вершин зубьев Диаметр хвостовика Тип хвостовика части 5 - Твердосплавная фреза с 5 зубьями 4 - Твердосплавная фреза с 4 зубьями Режущая кромка проходит через центр 010 = 1 мм 020 = 2 мм 030 = 3 мм 040 = 4 мм 050 = 5 мм 060 = 6 мм 070 = 7 мм 080 = 8 мм 090 = 9 мм 100 = 10 мм 120 = 12 мм 140 = 14 мм 160 = 16 мм 180 = 18 мм 200 = 20 мм 250 = 25 мм 320 = 32 мм Z = Острое исполнение вершин зубьев 0-8 = Исполнение с радиусом или фаской при вершине зуба 6 мм 8 мм 10 мм 12 мм 16 мм 20 мм 25 мм 32 мм Т = цилиндрический W = Weldon V = SAFE-XOCK N20
