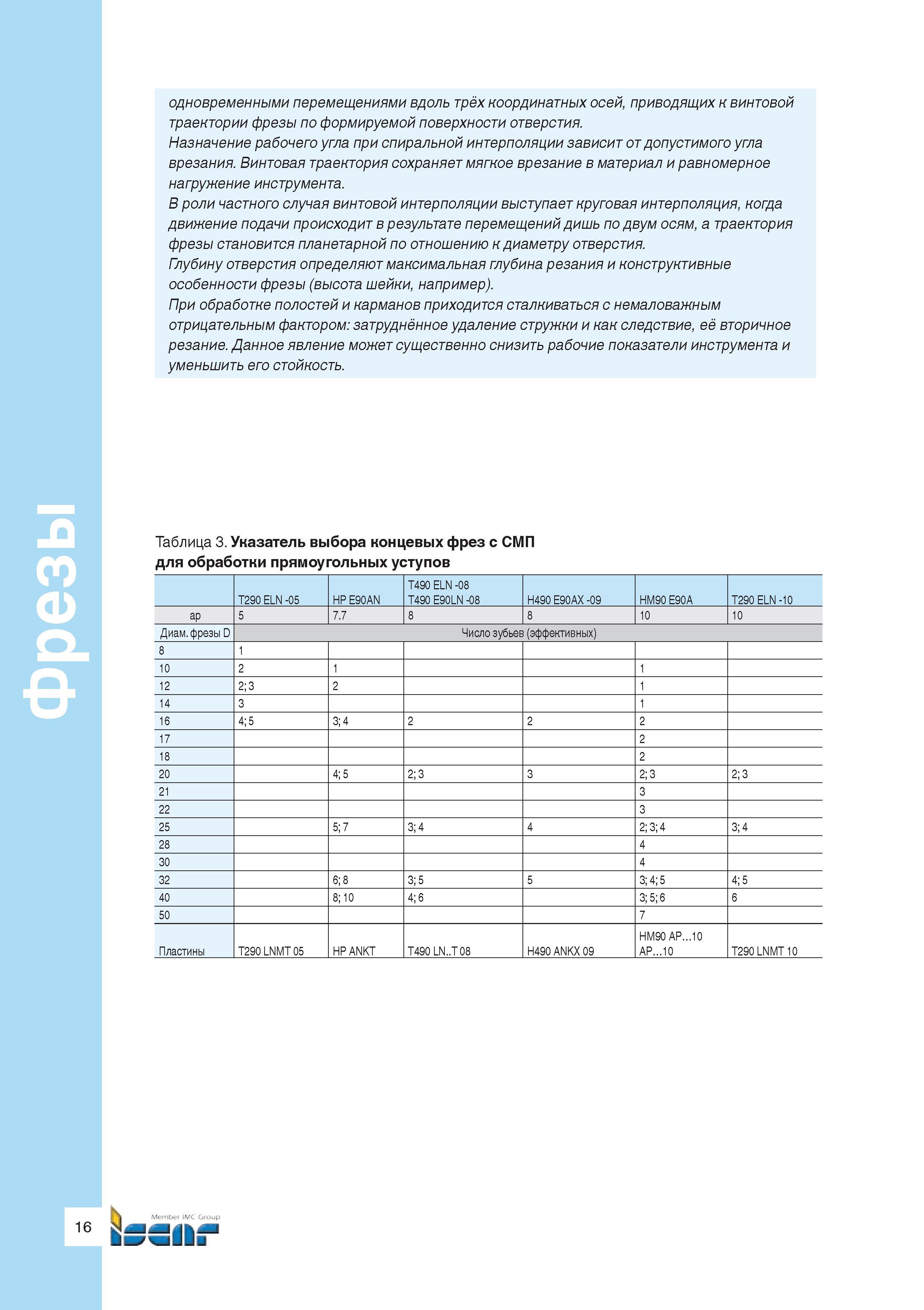

Винтовая траектория металлорежущего фрезерного инструмента сохраняет мягкое врезание в материал и равномерное нагружение инструмента. В роли частного случая винтовой интерполяции выступает круговая интерполяция, когда движение подачи происходит в результате перемещений дишь по двум осям, а траектория фрезы становится планетарной по отношению к диаметру отверстия. Глубину отверстия определяют максимальная глубина резания и конструктивные особенности фрезы (высота шейки, например). При обработке полостей и карманов приходится сталкиваться с немаловажным отрицательным фактором затруднённое удаление стружки и как следствие, её вторичное резание. Данное явление может существенно снизить рабочие показатели инструмента и уменьшить его стойкость. Таблица 3. Указатель выбора концевых фрез с СМП для обработки прямоугольных уступов T290 ELN -05 HR E90AN T490 ELN -08 T490 E90LN -08 H490 E90AX -09 HM90 E90A T290 ELN -10 ap 5 7.7 8 8 10 10 Диам. фрезы D 8 1 10 2 1 1 12 2; 3 2 1 14 3 1 16 4; 5 3; 4 2 2 2 17 2 18 2 20 4; 5 2; 3 3 2; 3 2; 3 21 3 22 3 25 5; 7 3; 4 4 2; 3; 4 3; 4 28 4 30 4 32 6; 8 3; 5 5 3; 4; 5 4; 5 40 8; 10 4; 6 3; 5; 6 6 50 7 Пластины T290 LNMT 05 HR ANKT T490 LN..T08 H490 ANKX 09 HM90 AR 10 AR 10 T290 LNMT 10 Фрезы одновременными перемещениями вдоль трёх координатных осей, приводящих к винтовой траектории фрезы по формируемой поверхности отверстия. Назначение рабочего угла при спиральной интерполяции зависит от допустимого угла врезания.
