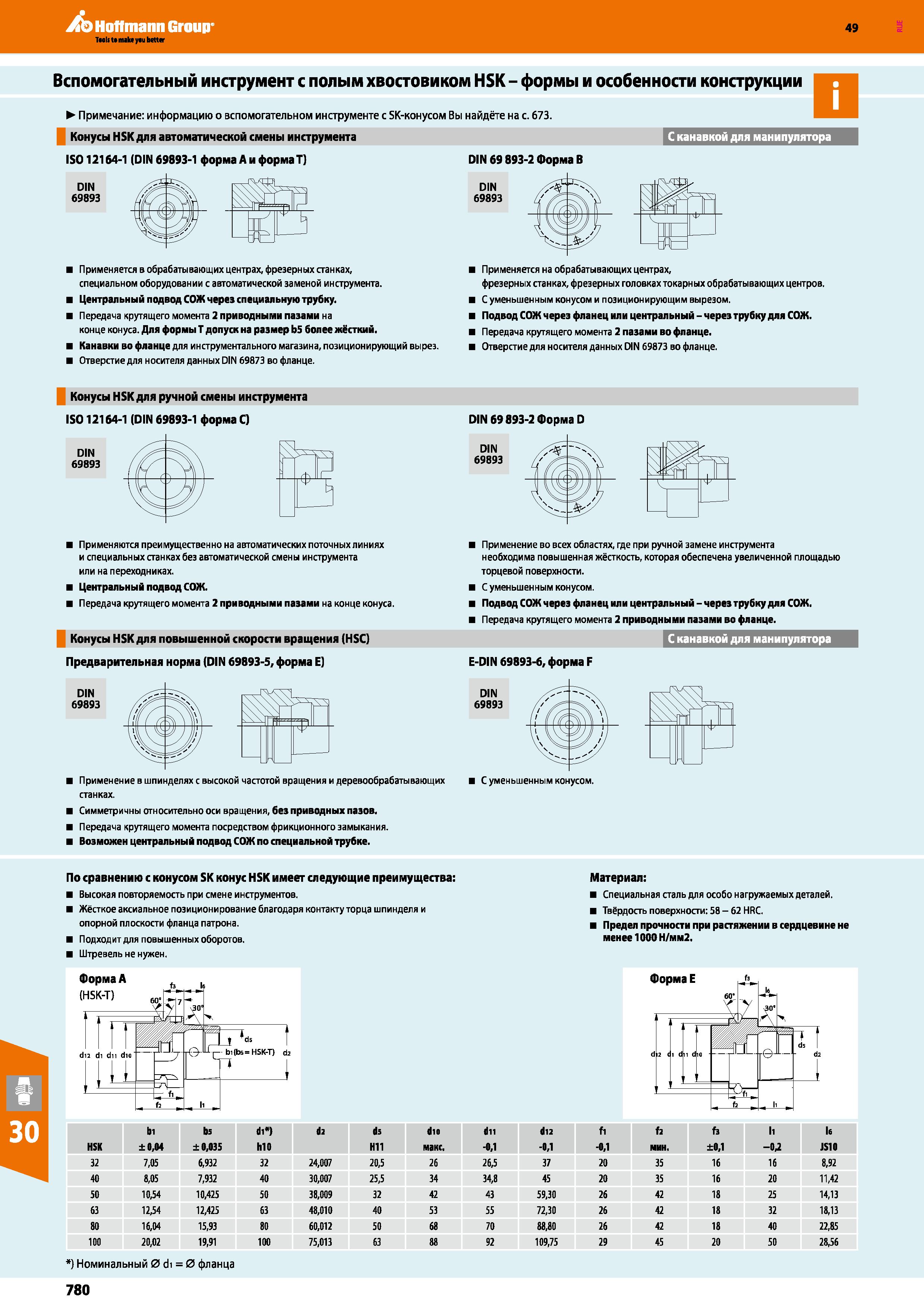

Станочная шпиндельная инструментальная оснастка с полым хвостовиком HSK Формы и особенности конструкции вспомогательного инструмента _ Примечание: информацию о вспомогательном инструменте с SK-конусом Вы найдёте на с. 673 Конусы HSK для автоматической смены инструмента IS012164-1 (DIN 69893-1 форма А и формат) DIN 69893 Применяется в обрабатывающих центрах, фрезерных станках, специальном оборудовании с автоматической заменой инструмента. Центральный подвод СОЖ через специальную трубку. Передача крутящего момента 2 приводными пазами на конце конуса. Для формы Т допуск на размер Ь5 более жёсткий. Канавки во фланце для инструментального магазина, позиционирующий вырез. Отверстие для носителя данных DIN 69873 во фланце. С канавкой для манипулятора DIN 69 893-2 Форма В DIN 69893 Применяется на обрабатывающих центрах, фрезерных станках, фрезерных головках токарных обрабатывающих центров. С уменьшенным конусом и позиционирующим вырезом. Подвод СОЖ через фланец или центральный - через трубку для СОЖ. Передача крутящего момента 2 пазами во фланце. Отверстие для носителя данных DIN 69873 во фланце. Конусы HSK для ручной смены инструмента IS012164-1 (DIN 69893-1 форма С) DIN 69893 Ф DIN 69 893-2 Форма D DIN 69893 Применяются преимущественно на автоматических поточных линиях и специальных станках без автоматической смены инструмента или на переходниках. Центральный подвод СОЖ. Передача крутящего момента 2 приводными пазами на конце конуса. Конусы HSK для повышенной скорости вращения (HSC) Предварительная норма (DIN 69893-5, форма Е) DIN 69893 Применение в шпинделях с высокой частотой вращения и деревообрабатывающих станках. Симметричны относительно оси вращения, без приводных пазов. Передача крутящего момента посредством фрикционного замыкания. Возможен центральный подвод СОЖ по специальной трубке. Применение во всех областях, где при ручной замене инструмента необходима повышенная жёсткость, которая обеспечена увеличенной площадью торцевой поверхности. С уменьшенным конусом. Подвод СОЖ через фланец или центральный - через трубку для СОЖ. Передача крутящего момента 2 приводными пазами во фланце. С канавкой для манипулятора E-DIN 69893-6, форма F DIN 69893 С уменьшенным конусом. По сравнению с конусом SK конус HSK имеет следующие преимущества: Высокая повторяемость при смене инструментов. Жёсткое аксиальное позиционирование благодаря контакту торца шпинделя и опорной плоскости фланца патрона. Подходит для повышенных оборотов. Штревель не нужен. Материал: Специальная сталь для особо нагружаемых деталей. Твёрдость поверхности: 58 - 62 HRC. Предел прочности при растяжении в сердцевине н менее 1000 Н м м2. bi HSK ±0,04 Ь5 ±0,035 di ) hlO ii ds Hll dio макс. dii -0,1 di2 -0,1 fi -0,1 fj МИН. h ±0,1 li -0J le JS10 32 7,05 6,932 32 24,007 20,5 26 26,5 37 20 35 16 16 8,92 40 8,05 7,932 40 30,007 25,5 34 34,8 45 20 35 16 20 11,42 50 10,54 10,425 50 38,009 32 42 43 59,30 26 42 18 25 14,13 63 12,54 12,425 63 48,010 40 53 55 72,30 26 42 18 32 18,13 80 16,04 15,93 80 60,012 50 68 70 88,80 26 42 18 40 22,85 100 20,02 19,91 100 75,013 63 88 92 109,75 29 45 20 50 28,56 ) Номинальный 0 di = 0 фланца 780 Вспомогательный инструмент
