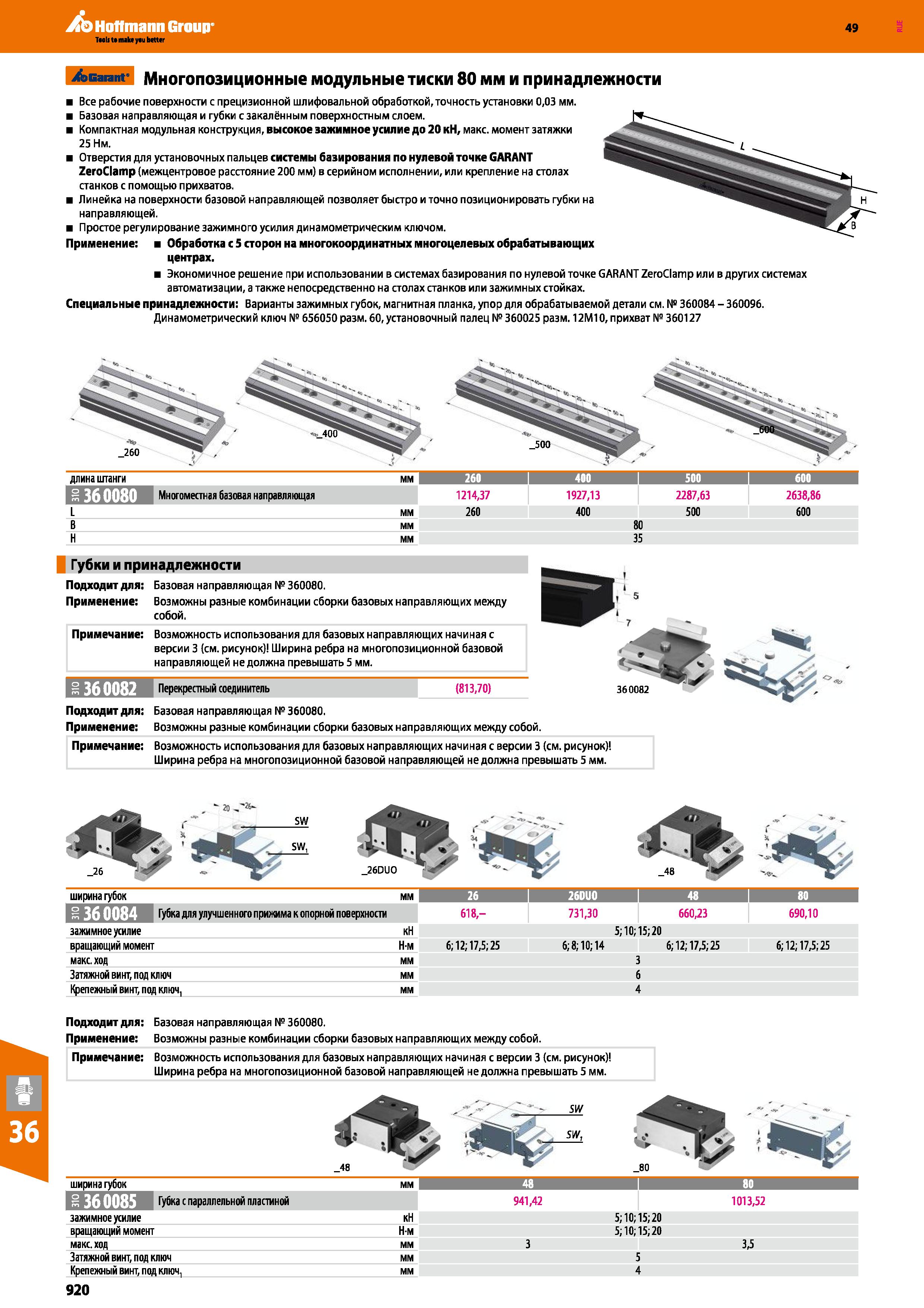

Garant Многопозиционные модульные тиски 80 мм и принадлежности Все рабочие поверхности с прецизионной шлифовальной обработкой, точность установки 0,03 мм. Базовая направляющая и губки с закалённым поверхностным слоем. Компактная модульная конструкция, высокое зажимное усилие до 20 кН, макс. момент затяжки 25 Нм. Отверстия для установочных пальцев системы базирования по нулевой точке GARANT ZeroClamp (межцентровое расстояние 200 мм) в серийном исполнении, или крепление на столах станков с помощью прихватов. Линейка на поверхности базовой направляющей позволяет быстро и точно позиционировать губки на направляющей. Простое регулирование зажимного усилия динамометрическим ключом. Применение: Обработка с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах. Экономичное решение при использовании в системах базирования по нулевой точке GARANT ZeroClamp или в других системах автоматизации, а также непосредственно на столах станков или зажимных стойках. Специальные принадлежности: Варианты зажимных губок, магнитная планка, упор для обрабатываемой детали см. № 360084 - 360096. Динамометрический ключ № 656050 разм. 60, установочный палец №360025 разм. 12М10, прихват № 360127 длина штанги мм 260 400 I 500 I боо I Многоместная базовая направляющая 1214,37 1927,13 2287,63 2638,86 L мм 260 400 500 600 В мм 80 Н мм 35 Губки и принадлежности Подходит для: Базовая направляющая № 360080. Применение: Возможны разные комбинации сборки базовых направляющих между собой. 360082 Подходит для: Базовая направляющая № 360080. Применение: Возможны разные комбинации сборки базовых направляющих между собой. Примечание: Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина ребра на многопозиционной базовой направляющей не должна превышать 5 мм. 26DUO Подходит для: Базовая направляющая № 360080. Применение: Возможны разные комбинации сборки базовых направляющих между собой. Примечание: Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина ребра на многопозиционной базовой направляющей не должна превышать 5 мм. ширина губок мм 26 I 26DU0 I 80 1 Губка для улучшенного прижима к опорной поверхности 618,- 731,30 660,23 690,10 зажимное усилие кН 5; 10; 15; 20 вращающий момент Н-м 6; 12; 17,5;25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25 макс. ход мм 3 Затяжной винт, под ключ мм 6 Крепежный винт, под ключ, мм 4 48 ширина губок мм 48 1 80 jrfcfi'TlllTiT B Губка с параллельной пластиной 941,42 1013,52 зажимное усилие кН 5; 10; 15; 20 вращающий момент Н-м 5; 10; 15; 20 макс. ход мм 3 3,5 Затяжной винт, под ключ мм 5 Крепежный винт, под ключ, мм 4 920
