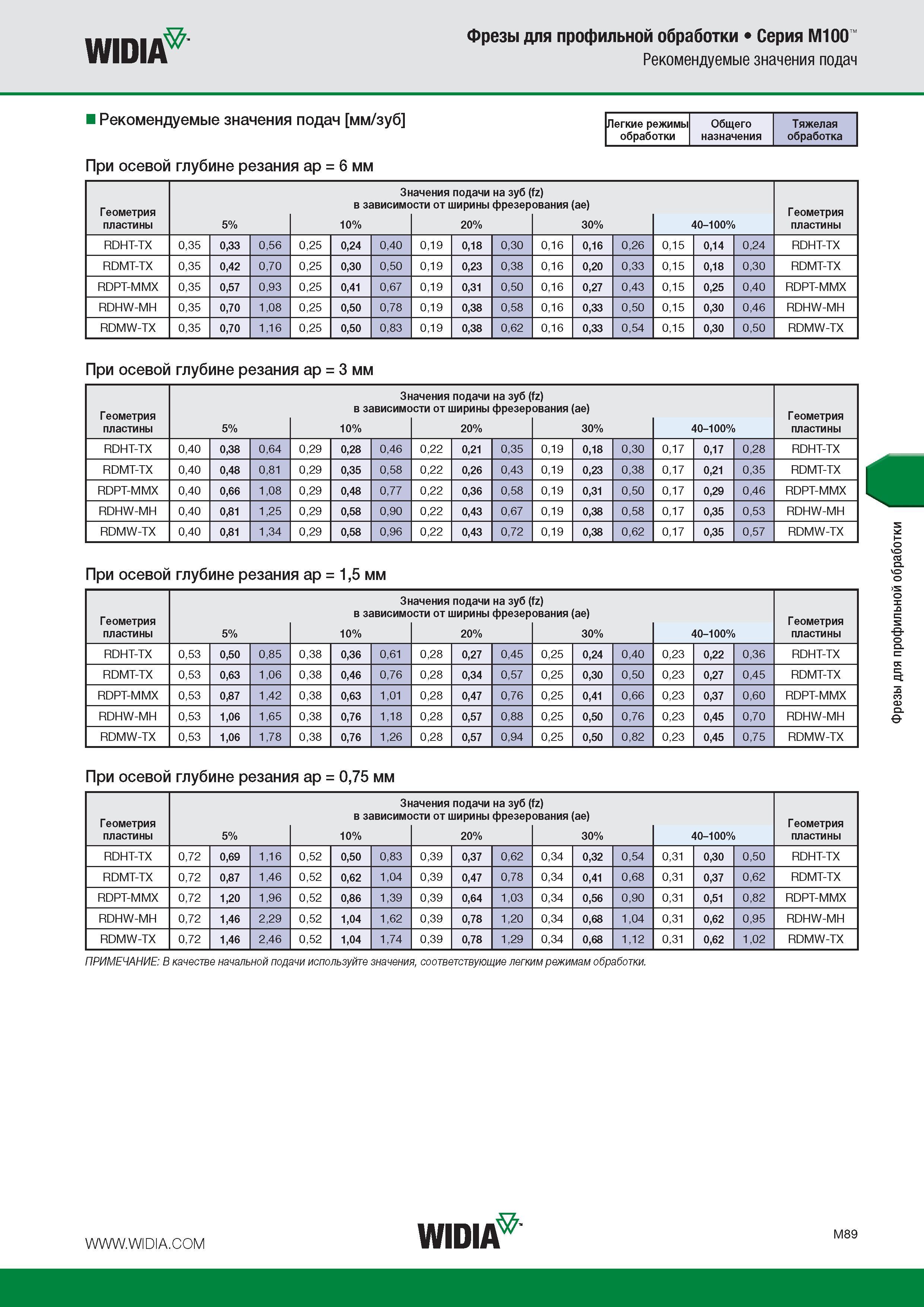

WIDIA Фрезы для профильной обработки Серия M100 Рекомендуемые значения подач Рекомендуемые значения подач мм/зуб При осевой глубине резания ap = 6 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-TX 0,35 0,33 0,56 0,25 0,24 0,40 0,19 0,18 0,30 0,16 0,16 0,26 0,15 0,14 0,24 RDHT-TX RDMT-TX 0,35 0,42 0,70 0,25 0,30 0,50 0,19 0,23 0,38 0,16 0,20 0,33 0,15 0,18 0,30 RDMT-TX RDPT-MMX 0,35 0,57 0,93 0,25 0,41 0,67 0,19 0,31 0,50 0,16 0,27 0,43 0,15 0,25 0,40 RDPT-MMX RDHW-MH 0,35 0,70 1,08 0,25 0,50 0,78 0,19 0,38 0,58 0,16 0,33 0,50 0,15 0,30 0,46 RDHW-MH RDMW-TX 0,35 0,70 1,16 0,25 0,50 0,83 0,19 0,38 0,62 0,16 0,33 0,54 0,15 0,30 0,50 RDMW-TX При осевой глубине резания ap = 3 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-TX 0,40 0,38 0,64 0,29 0,28 0,46 0,22 0,21 0,35 0,19 0,18 0,30 0,17 0,17 0,28 RDHT-TX RDMT-TX 0,40 0,48 0,81 0,29 0,35 0,58 0,22 0,26 0,43 0,19 0,23 0,38 0,17 0,21 0,35 RDMT-TX RDPT-MMX 0,40 0,66 1,08 0,29 0,48 0,77 0,22 0,36 0,58 0,19 0,31 0,50 0,17 0,29 0,46 RDPT-MMX RDHW-MH 0,40 0,81 1,25 0,29 0,58 0,90 0,22 0,43 0,67 0,19 0,38 0,58 0,17 0,35 0,53 RDHW-MH RDMW-TX 0,40 0,81 1,34 0,29 0,58 0,96 0,22 0,43 0,72 0,19 0,38 0,62 0,17 0,35 0,57 RDMW-TX При осевой глубине резания ap = 1,5 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-TX 0,53 0,50 0,85 0,38 0,36 0,61 0,28 0,27 0,45 0,25 0,24 0,40 0,23 0,22 0,36 RDHT-TX RDMT-TX 0,53 0,63 1,06 0,38 0,46 0,76 0,28 0,34 0,57 0,25 0,30 0,50 0,23 0,27 0,45 RDMT-TX RDPT-MMX 0,53 0,87 1,42 0,38 0,63 1,01 0,28 0,47 0,76 0,25 0,41 0,66 0,23 0,37 0,60 RDPT-MMX RDHW-MH 0,53 1,06 1,65 0,38 0,76 1,18 0,28 0,57 0,88 0,25 0,50 0,76 0,23 0,45 0,70 RDHW-MH RDMW-TX 0,53 1,06 1,78 0,38 0,76 1,26 0,28 0,57 0,94 0,25 0,50 0,82 0,23 0,45 0,75 RDMW-TX При осевой глубине резания ap = 0,75 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-TX 0,72 0,69 1,16 0,52 0,50 0,83 0,39 0,37 0,62 0,34 0,32 0,54 0,31 0,30 0,50 RDHT-TX RDMT-TX 0,72 0,87 1,46 0,52 0,62 1,04 0,39 0,47 0,78 0,34 0,41 0,68 0,31 0,37 0,62 RDMT-TX RDPT-MMX 0,72 1,20 1,96 0,52 0,86 1,39 0,39 0,64 1,03 0,34 0,56 0,90 0,31 0,51 0,82 RDPT-MMX RDHW-MH 0,72 1,46 2,29 0,52 1,04 1,62 0,39 0,78 1,20 0,34 0,68 1,04 0,31 0,62 0,95 RDHW-MH RDMW-TX 0,72 1,46 2,46 0,52 1,04 1,74 0,39 0,78 1,29 0,34 0,68 1,12 0,31 0,62 1,02 RDMW-TX Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. Фрезы для профильной обработки
