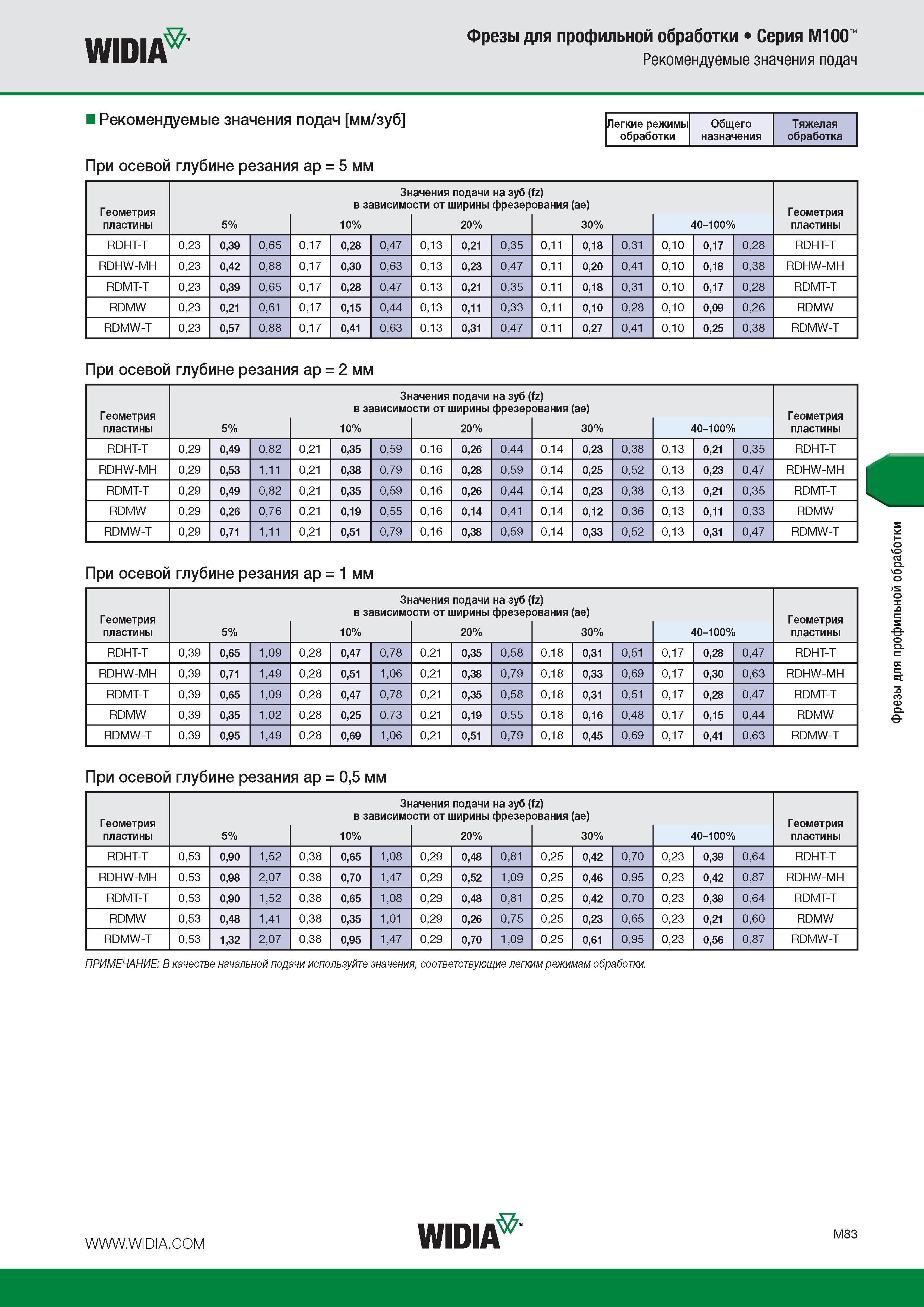

WIDIA Фрезы для профильной обработки Серия M100 Рекомендуемые значения подач Рекомендуемые значения подач мм/зуб При осевой глубине резания ap = 5 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-T 0,23 0,39 0,65 0,17 0,28 0,47 0,13 0,21 0,35 0,11 0,18 0,31 0,10 0,17 0,28 RDHT-T RDHW-MH 0,23 0,42 0,88 0,17 0,30 0,63 0,13 0,23 0,47 0,11 0,20 0,41 0,10 0,18 0,38 RDHW-MH RDMT-T 0,23 0,39 0,65 0,17 0,28 0,47 0,13 0,21 0,35 0,11 0,18 0,31 0,10 0,17 0,28 RDMT-T RDMW 0,23 0,21 0,61 0,17 0,15 0,44 0,13 0,11 0,33 0,11 0,10 0,28 0,10 0,09 0,26 RDMW RDMW-T 0,23 0,57 0,88 0,17 0,41 0,63 0,13 0,31 0,47 0,11 0,27 0,41 0,10 0,25 0,38 RDMW-T При осевой глубине резания ap = 2 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-T 0,29 0,49 0,82 0,21 0,35 0,59 0,16 0,26 0,44 0,14 0,23 0,38 0,13 0,21 0,35 RDHT-T RDHW-MH 0,29 0,53 1,11 0,21 0,38 0,79 0,16 0,28 0,59 0,14 0,25 0,52 0,13 0,23 0,47 RDHW-MH RDMT-T 0,29 0,49 0,82 0,21 0,35 0,59 0,16 0,26 0,44 0,14 0,23 0,38 0,13 0,21 0,35 RDMT-T RDMW 0,29 0,26 0,76 0,21 0,19 0,55 0,16 0,14 0,41 0,14 0,12 0,36 0,13 0,11 0,33 RDMW RDMW-T 0,29 0,71 1,11 0,21 0,51 0,79 0,16 0,38 0,59 0,14 0,33 0,52 0,13 0,31 0,47 RDMW-T При осевой глубине резания ap = 1 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-T 0,39 0,65 1,09 0,28 0,47 0,78 0,21 0,35 0,58 0,18 0,31 0,51 0,17 0,28 0,47 RDHT-T RDHW-MH 0,39 0,71 1,49 0,28 0,51 1,06 0,21 0,38 0,79 0,18 0,33 0,69 0,17 0,30 0,63 RDHW-MH RDMT-T 0,39 0,65 1,09 0,28 0,47 0,78 0,21 0,35 0,58 0,18 0,31 0,51 0,17 0,28 0,47 RDMT-T RDMW 0,39 0,35 1,02 0,28 0,25 0,73 0,21 0,19 0,55 0,18 0,16 0,48 0,17 0,15 0,44 RDMW RDMW-T 0,39 0,95 1,49 0,28 0,69 1,06 0,21 0,51 0,79 0,18 0,45 0,69 0,17 0,41 0,63 RDMW-T При осевой глубине резания ap = 0,5 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% RDHT-T 0,53 0,90 1,52 0,38 0,65 1,08 0,29 0,48 0,81 0,25 0,42 0,70 0,23 0,39 0,64 RDHT-T RDHW-MH 0,53 0,98 2,07 0,38 0,70 1,47 0,29 0,52 1,09 0,25 0,46 0,95 0,23 0,42 0,87 RDHW-MH RDMT-T 0,53 0,90 1,52 0,38 0,65 1,08 0,29 0,48 0,81 0,25 0,42 0,70 0,23 0,39 0,64 RDMT-T RDMW 0,53 0,48 1,41 0,38 0,35 1,01 0,29 0,26 0,75 0,25 0,23 0,65 0,23 0,21 0,60 RDMW RDMW-T 0,53 1,32 2,07 0,38 0,95 1,47 0,29 0,70 1,09 0,25 0,61 0,95 0,23 0,56 0,87 RDMW-T Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. Фрезы для профильной обработки
