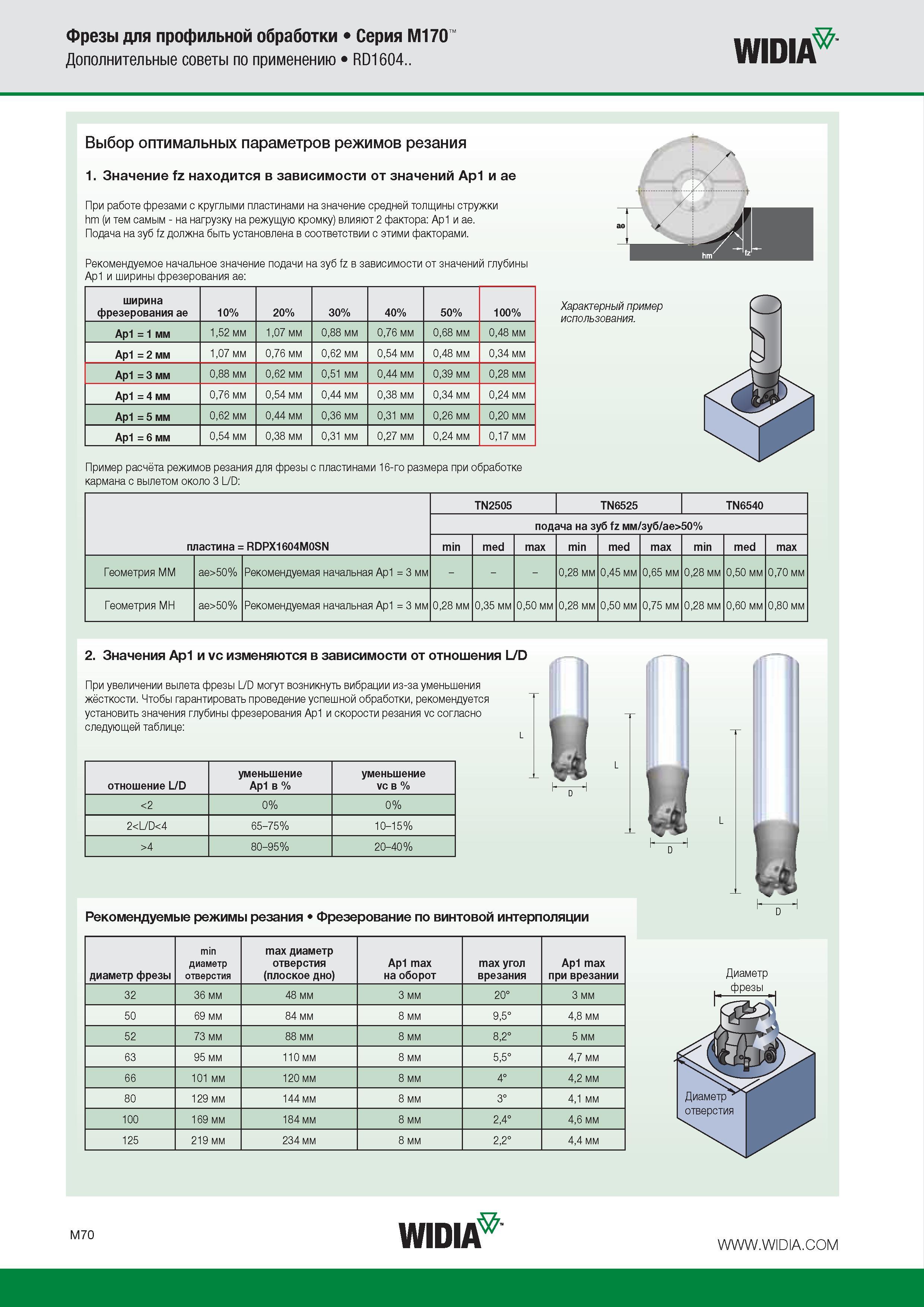

Фрезы для профильной обработки Серия M170 Дополнительные советы по применению RD1604.. Widia Выбор оптимальных параметров режимов резания 1. Значение fz находится в зависимости от значений Ap1 и ae При работе фрезами с круглыми пластинами на значение средней толщины стружки hm (и тем самым - на нагрузку на режущую кромку) влияют 2 фактора: Ap1 и ae. Подача на зуб fz должна быть установлена в соответствии с этими факторами. Рекомендуемое начальное значение подачи на зуб fz в зависимости от значений глубины Ap1 и ширины фрезерования ae: ширина фрезерования ae 10% 20% 30% 40% 50% 100% Ap1 = 1 мм 1,52 мм 1,07 мм 0,88 мм 0,76 мм 0,68 мм 0,48 мм Ap1 = 2 мм 1,07 мм 0,76 мм 0,62 мм 0,54 мм 0,48 мм 0,34 мм Ap1 = 3 мм 0,88 мм 0,62 мм 0,51 мм 0,44 мм 0,39 мм 0,28 мм Ap1 = 4 мм 0,76 мм 0,54 мм 0,44 мм 0,38 мм 0,34 мм 0,24 мм Ap1 = 5 мм 0,62 мм 0,44 мм 0,36 мм 0,31 мм 0,26 мм 0,20 мм Ap1 = 6 мм 0,54 мм 0,38 мм 0,31 мм 0,27 мм 0,24 мм 0,17 мм 7-U- Характерный пример использования. Пример расчёта режимов резания для фрезы с пластинами 16-го размера при обработке кармана с вылетом около 3 L/D: пластина = RDPX1604M0SN TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ае>50% min med max min med max min med max Геометрия MM ae>50% Рекомендуемая начальная Ap1 = 3 мм - 0,28 мм 0,45 мм 0,65 мм 0,28 мм 0,50 мм 0,70 мм Геометрия MH ae>50% Рекомендуемая начальная Ap1 = 3 мм 0,28 мм 0,35 мм 0,50 мм 0,28 мм 0,50 мм 0,75 мм 0,28 мм 0,60 мм 0,80 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно следующей таблице: уменьшение уменьшение отношение L/D Ap1 в % vc в % <2 0% 0% 24 80-95% 20-40% Рекомендуемые режимы резания Фрезерование по винтовой интерполяции Ь -Н D L D диаметр фрезы min диаметр отверстия max диаметр отверстия (плоское дно) Ap1 max на оборот max угол врезания Ap1 max при врезании 32 36 мм 48 мм 3 мм 20° 3 мм 50 69 мм 84 мм 8 мм 9,5° 4,8 мм 52 73 мм 88 мм 8 мм 8,2° 5 мм 63 95 мм 110 мм 8 мм 5,5° 4,7 мм 66 101 мм 120 мм 8 мм 4° 4,2 мм 80 129 мм 144 мм 8 мм 3° 4,1 мм 100 169 мм 184 мм 8 мм 2,4° 4,6 мм 125 219 мм 234 мм 8 мм 2,2° 4,4 мм Диаметр M70 Widia
