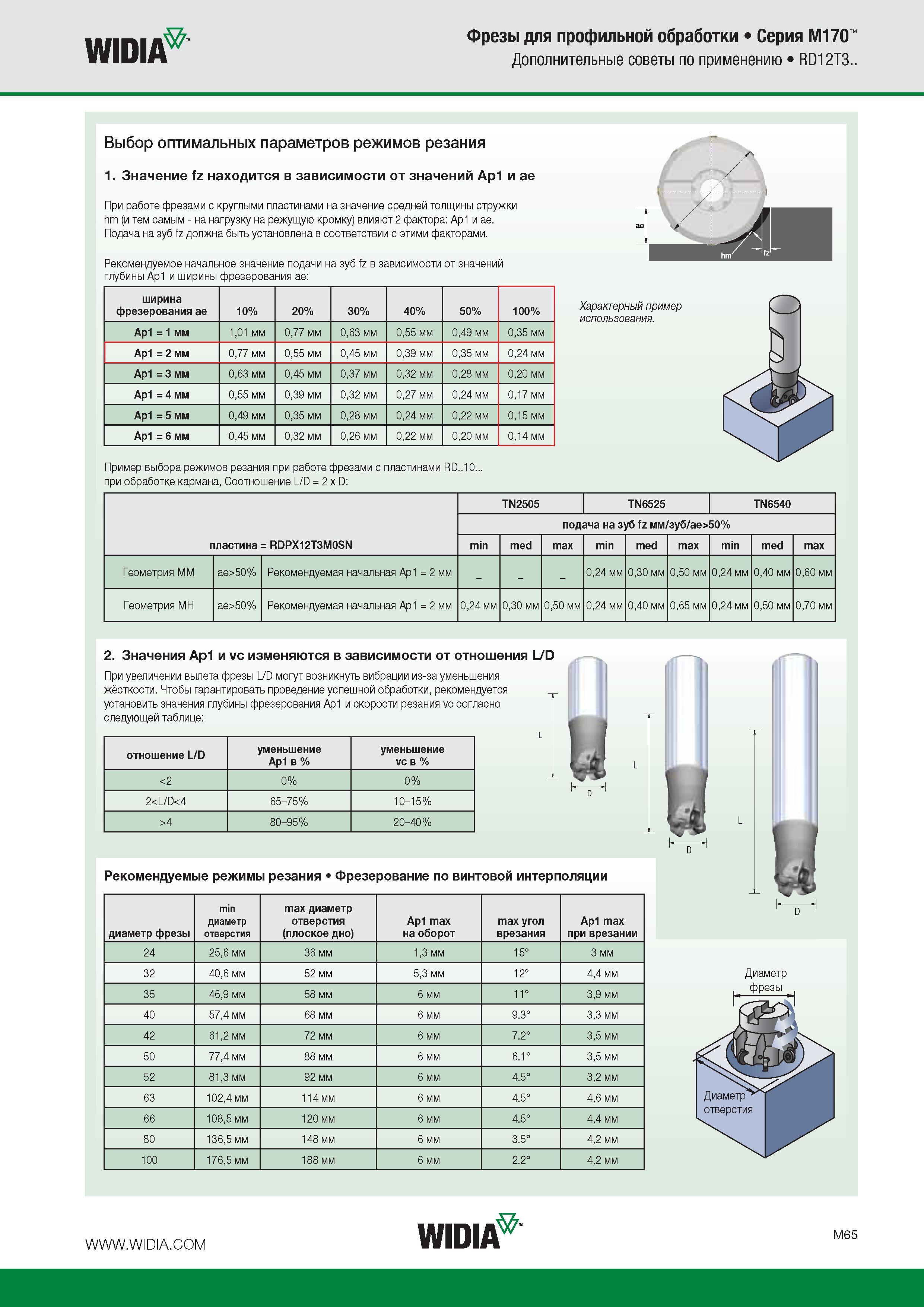

WIDIA Фрезы для профильной обработки Серия M170 Дополнительные советы по применению RD12T3.. Выбор оптимальных параметров режимов резания 1. Значение fz находится в зависимости от значений Ap1 и ae При работе фрезами с круглыми пластинами на значение средней толщины стружки hm (и тем самым - на нагрузку на режущую кромку) влияют 2 фактора: Ap1 и ae. Подача на зуб fz должна быть установлена в соответствии с этими факторами. Рекомендуемое начальное значение подачи на зуб fz в зависимости от значений глубины Ap1 и ширины фрезерования ae: ширина фрезерования ae 10% 20% 30% 40% 50% 100% Ap1 = 1 мм 1,01 мм 0,77 мм 0,63 мм 0,55 мм 0,49 мм 0,35 мм Ap1 = 2 мм 0,77 мм 0,55 мм 0,45 мм 0,39 мм 0,35 мм 0,24 мм Ap1 = 3 мм 0,63 мм 0,45 мм 0,37 мм 0,32 мм 0,28 мм 0,20 мм Ap1 = 4 мм 0,55 мм 0,39 мм 0,32 мм 0,27 мм 0,24 мм 0,17 мм Ap1 = 5 мм 0,49 мм 0,35 мм 0,28 мм 0,24 мм 0,22 мм 0,15 мм Ap1 = 6 мм 0,45 мм 0,32 мм 0,26 мм 0,22 мм 0,20 мм 0,14 мм Характерный пример использования. Пример выбора режимов резания при работе фрезами с пластинами RD..10... при обработке кармана, Соотношение L/D = 2 x D: пластина = RDPX12T3M0SN TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ae>50% min med max min med max min med max Геометрия MM ae>50% Рекомендуемая начальная Ap1 = 2 мм - 0,24 мм 0,30 мм 0,50 мм 0,24 мм 0,40 мм 0,60 мм Геометрия MH ae>50% Рекомендуемая начальная Ap1 = 2 мм 0,24 мм 0,30 мм 0,50 мм 0,24 мм 0,40 мм 0,65 мм 0,24 мм 0,50 мм 0,70 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно следующей таблице: отношение L/D уменьшение Ap1 в % уменьшение vc в % <2 0% 0% 24 80-95% 20-40% Рекомендуемые режимы резания Фрезерование по винтовой интерполяции диаметр фрезы min диаметр отверстия max диаметр отверстия (плоское дно) Ap1 max на оборот max угол врезания Ap1 max при врезании 24 25,6 мм 36 мм 1,3 мм 15° 3 мм 32 40,6 мм 52 мм 5,3 мм 12° 4,4 мм 35 46,9 мм 58 мм 6 мм 11° 3,9 мм 40 57,4 мм 68 мм 6 мм 9.3° 3,3 мм 42 61,2 мм 72 мм 6 мм 7.2° 3,5 мм 50 77,4 мм 88 мм 6 мм 6.1° 3,5 мм 52 81,3 мм 92 мм 6 мм 4.5° 3,2 мм 63 102,4 мм 114 мм 6 мм 4.5° 4,6 мм 66 108,5 мм 120 мм 6 мм 4.5° 4,4 мм 80 136,5 мм 148 мм 6 мм 3.5° 4,2 мм 100 176,5 мм 188 мм 6 мм 2.2° 4,2 мм Ь -Н D Диаметр L L D
