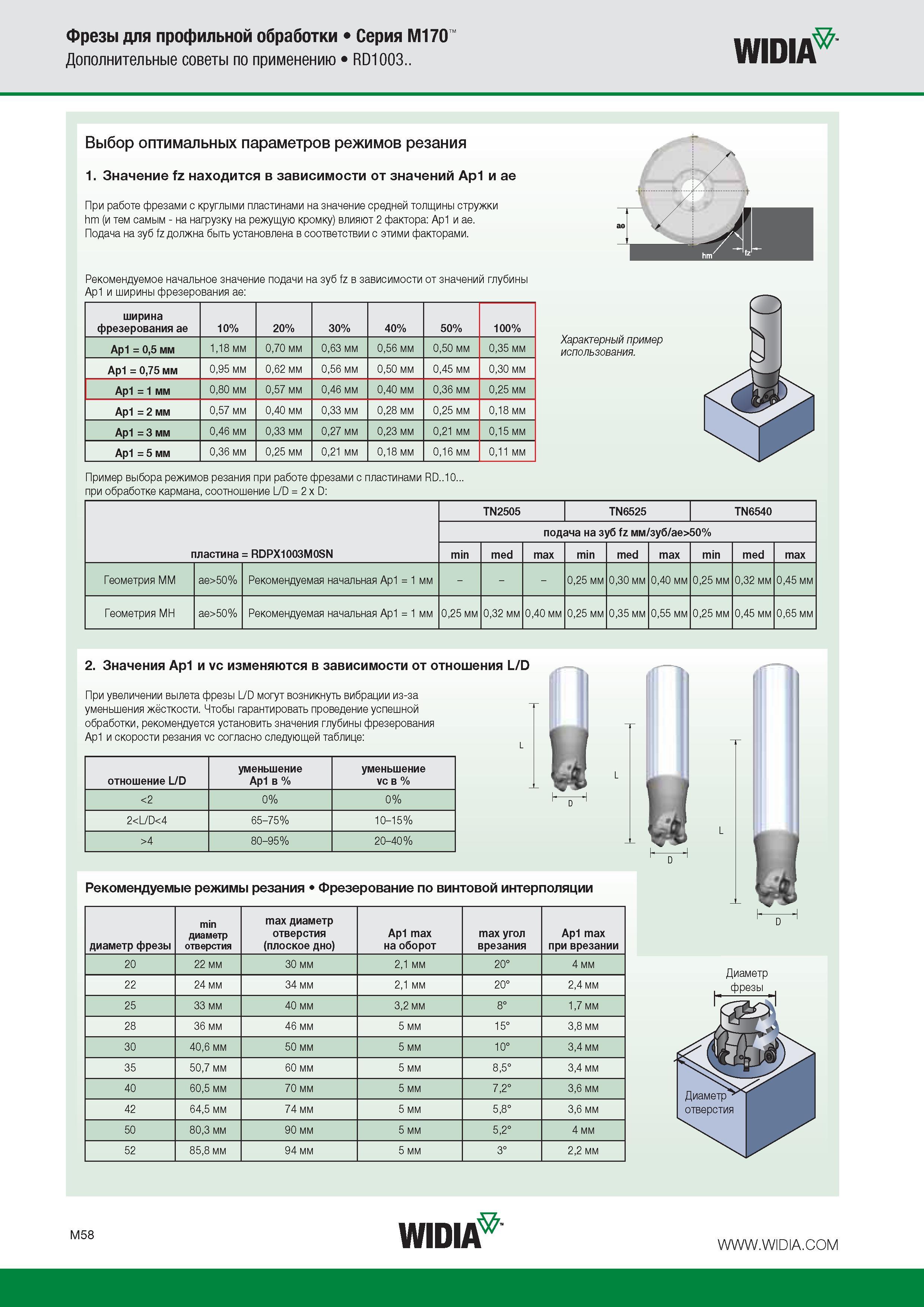

264 Каталог WIDIA 2016 Инструмент фрезерный Фрезы со сменными режущими пластинами Стр.M58

Каталог Widia 2016 Инструмент Фрезы с СРП Стр. M58 0264 Lab2u

Фрезы для профильной обработки Серия M170 Дополнительные советы по применению RD1003.. Widia ширина фрезерования ae 10% 20% 30% 40% 50% 100% Ap1 = 0,5 мм 1,18 мм 0,70 мм 0,63 мм 0,56 мм 0,50 мм 0,35 мм Ap1 = 0,75 мм 0,95 мм 0,62 мм 0,56 мм 0,50 мм 0,45 мм 0,30 мм Ap1 = 1 мм 0,80 мм 0,57 мм 0,46 мм 0,40 мм 0,36 мм 0,25 мм Ap1 = 2 мм 0,57 мм 0,40 мм 0,33 мм 0,28 мм 0,25 мм 0,18 мм Ap1 = 3 мм 0,46 мм 0,33 мм 0,27 мм 0,23 мм 0,21 мм 0,15 мм Ap1 = 5 мм 0,36 мм 0,25 мм 0,21 мм 0,18 мм 0,16 мм 0,11 мм Характерный пример использования. Пример выбора режимов резания при работе фрезами с пластинами RD..10... при обработке кармана, соотношение L/D = 2 x D: пластина = RDPX1003M0SN TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ae>50% min med max min med max min med max Геометрия MM ae>50% Рекомендуемая начальная Ap1 = 1 мм - 0,25 мм 0,30 мм 0,40 мм 0,25 мм 0,32 мм 0,45 мм Геометрия MH ae>50% Рекомендуемая начальная Ap1 = 1 мм 0,25 мм 0,32 мм 0,40 мм 0,25 мм 0,35 мм 0,55 мм 0,25 мм 0,45 мм 0,65 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно следующей таблице: уменьшение уменьшение отношение L/D Ap1 в % vc в % <2 0% 0% 24 80-95% 20-40% Рекомендуемые режимы резания Фрезерование по винтовой интерполяции диаметр фрезы min диаметр отверстия max диаметр отверстия (плоское дно) Ap1 max на оборот max угол врезания Ap1 max при врезании 20 22 мм 30 мм 2,1 мм 20° 4 мм 22 24 мм 34 мм 2,1 мм 20° 2,4 мм 25 33 мм 40 мм 3,2 мм 8° 1,7 мм 28 36 мм 46 мм 5 мм 15° 3,8 мм 30 40,6 мм 50 мм 5 мм 10° 3,4 мм 35 50,7 мм 60 мм 5 мм 8,5° 3,4 мм 40 60,5 мм 70 мм 5 мм 7,2° 3,6 мм 42 64,5 мм 74 мм 5 мм 5,8° 3,6 мм 50 80,3 мм 90 мм 5 мм 5,2° 4 мм 52 85,8 мм 94 мм 5 мм 3° 2,2 мм U Ь -Н D Диаметр L M58 Widia
