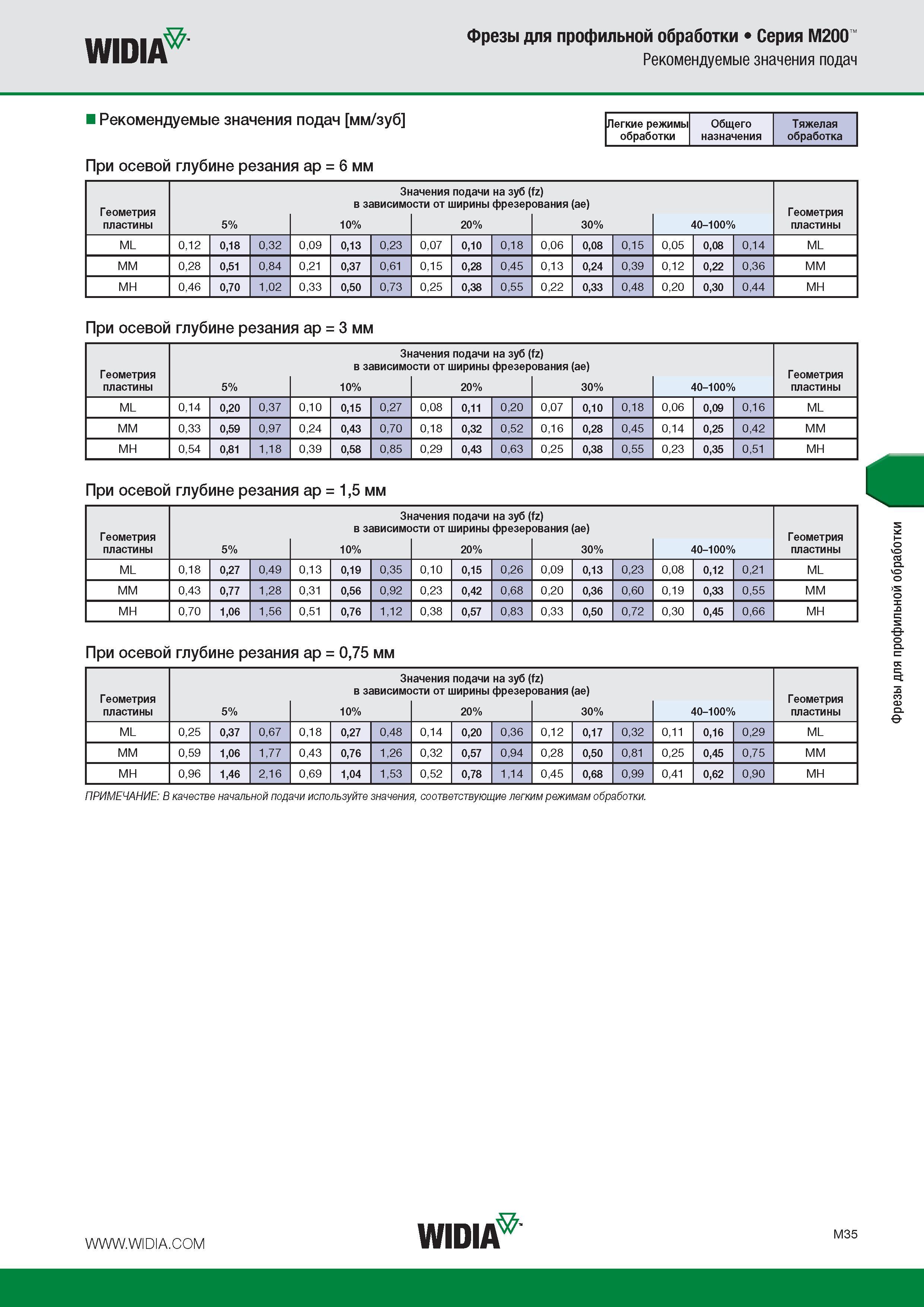

241 Каталог WIDIA 2016 Инструмент фрезерный Фрезы со сменными режущими пластинами Стр.M35
Каталог Widia 2016 Инструмент Фрезы с СРП Стр. M35 0241 Lab2u WIDIA Фрезы для профильной обработки Серия M200 Рекомендуемые значения подач Рекомендуемые значения подач мм/зуб При осевой глубине резания ap = 6 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% ML 0,12 0,18 0,32 0,09 0,13 0,23 0,07 0,10 0,18 0,06 0,08 0,15 0,05 0,08 0,14 ML MM 0,28 0,51 0,84 0,21 0,37 0,61 0,15 0,28 0,45 0,13 0,24 0,39 0,12 0,22 0,36 MM MH 0,46 0,70 1,02 0,33 0,50 0,73 0,25 0,38 0,55 0,22 0,33 0,48 0,20 0,30 0,44 MH При осевой глубине резания ap = 3 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% ML 0,14 0,20 0,37 0,10 0,15 0,27 0,08 0,11 0,20 0,07 0,10 0,18 0,06 0,09 0,16 ML MM 0,33 0,59 0,97 0,24 0,43 0,70 0,18 0,32 0,52 0,16 0,28 0,45 0,14 0,25 0,42 MM MH 0,54 0,81 1,18 0,39 0,58 0,85 0,29 0,43 0,63 0,25 0,38 0,55 0,23 0,35 0,51 MH При осевой глубине резания ap = 1,5 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% ML 0,18 0,27 0,49 0,13 0,19 0,35 0,10 0,15 0,26 0,09 0,13 0,23 0,08 0,12 0,21 ML MM 0,43 0,77 1,28 0,31 0,56 0,92 0,23 0,42 0,68 0,20 0,36 0,60 0,19 0,33 0,55 MM MH 0,70 1,06 1,56 0,51 0,76 1,12 0,38 0,57 0,83 0,33 0,50 0,72 0,30 0,45 0,66 MH При осевой глубине резания ap = 0,75 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% ML 0,25 0,37 0,67 0,18 0,27 0,48 0,14 0,20 0,36 0,12 0,17 0,32 0,11 0,16 0,29 ML MM 0,59 1,06 1,77 0,43 0,76 1,26 0,32 0,57 0,94 0,28 0,50 0,81 0,25 0,45 0,75 MM MH 0,96 1,46 2,16 0,69 1,04 1,53 0,52 0,78 1,14 0,45 0,68 0,99 0,41 0,62 0,90 MH Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. Фрезы для профильной обработки
