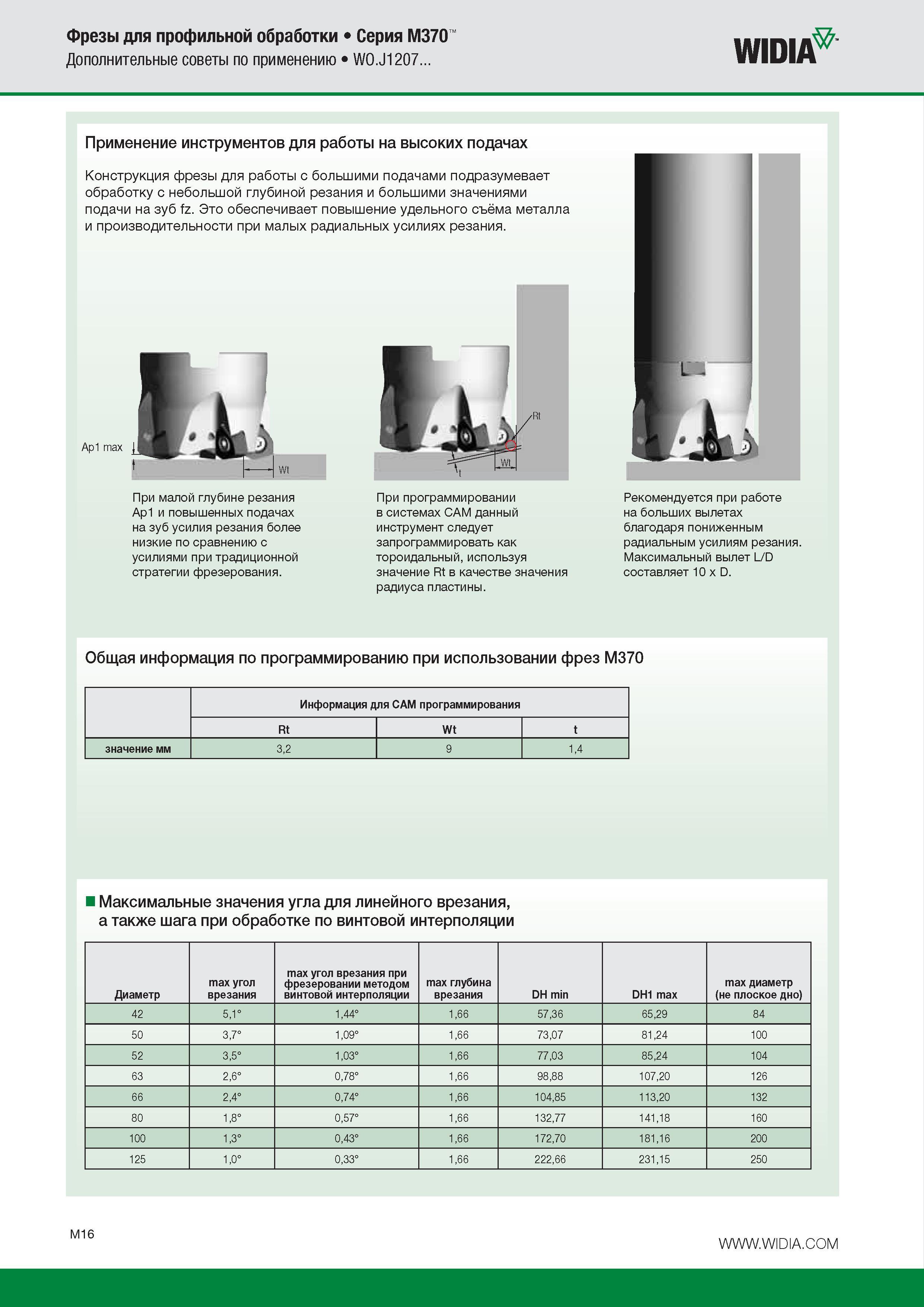

Фрезы для профильной обработки Серия M370 Дополнительные советы по применению WQ.J1207... Widia Применение инструментов для работы на высоких подачах Конструкция фрезы для работы с большими подачами подразумевает обработку с небольшой глубиной резания и большими значениями подачи на зуб fz. Это обеспечивает повышение удельного съёма металла и производительности при малых радиальных усилиях резания. Ap1 max Wt При малой глубине резания Ap1 и повышенных подачах на зуб усилия резания более низкие по сравнению с усилиями при традиционной стратегии фрезерования. При программировании в системах CAM данный инструмент следует запрограммировать как тороидальный, используя значение Rt в качестве значения радиуса пластины. Рекомендуется при работе на больших вылетах благодаря пониженным радиальным усилиям резания. Максимальный вылет L/D составляет 10 x D. Общая информация по программированию при использовании фрез M370 Информация для CAM программирования Rt Wt t значение мм 3,2 9 1,4 Максимальные значения угла для линейного врезания, а также шага при обработке по винтовой интерполяции Диаметр max угол врезания max угол врезания при фрезеровании методом винтовой интерполяции max глубина врезания DH min DH1 max max диаметр (не плоское дно) 42 5,1° 1,44° 1,66 57,36 65,29 84 50 3,7° 1,09° 1,66 73,07 81,24 100 52 3,5° 1,03° 1,66 77,03 85,24 104 63 2,6° 0,78° 1,66 98,88 107,20 126 66 2,4° 0,74° 1,66 104,85 113,20 132 80 1,8° 0,57° 1,66 132,77 141,18 160 100 1,3° 0,43° 1,66 172,70 181,16 200 125 1,0° 0,33° 1,66 222,66 231,15 250
