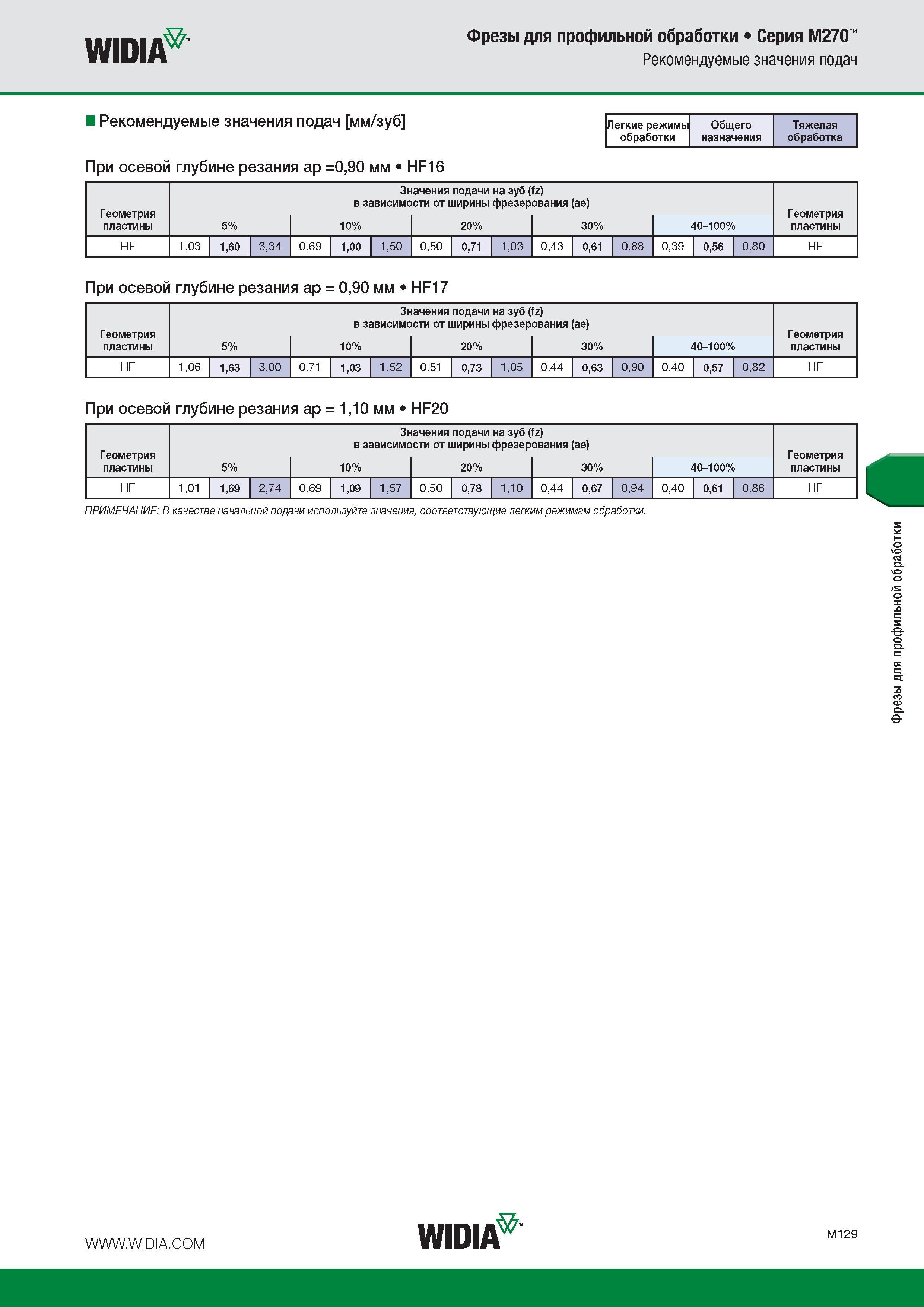

WIDIA Фрезы для профильной обработки Серия M270 Рекомендуемые значения подач Рекомендуемые значения подач мм/зуб При осевой глубине резания ap =0,90 мм HF16 Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% HF 1,03 1,60 3,34 0,69 1,00 1,50 0,50 0,71 1,03 0,43 0,61 0,88 0,39 0,56 0,80 HF При осевой глубине резания ap = 0,90 мм HF17 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% HF 1,06 1,63 3,00 0,71 1,03 1,52 0,51 0,73 1,05 0,44 0,63 0,90 0,40 0,57 0,82 HF При осевой глубине резания ap = 1,10 мм HF20 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% HF 1,01 1,69 2,74 0,69 1,09 1,57 0,50 0,78 1,10 0,44 0,67 0,94 0,40 0,61 0,86 HF Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. Фрезы для профильной обработки
